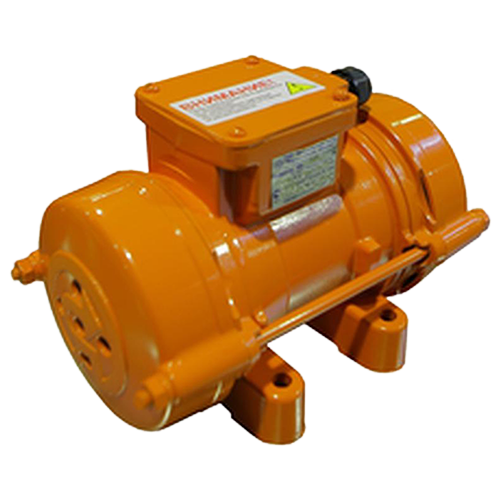

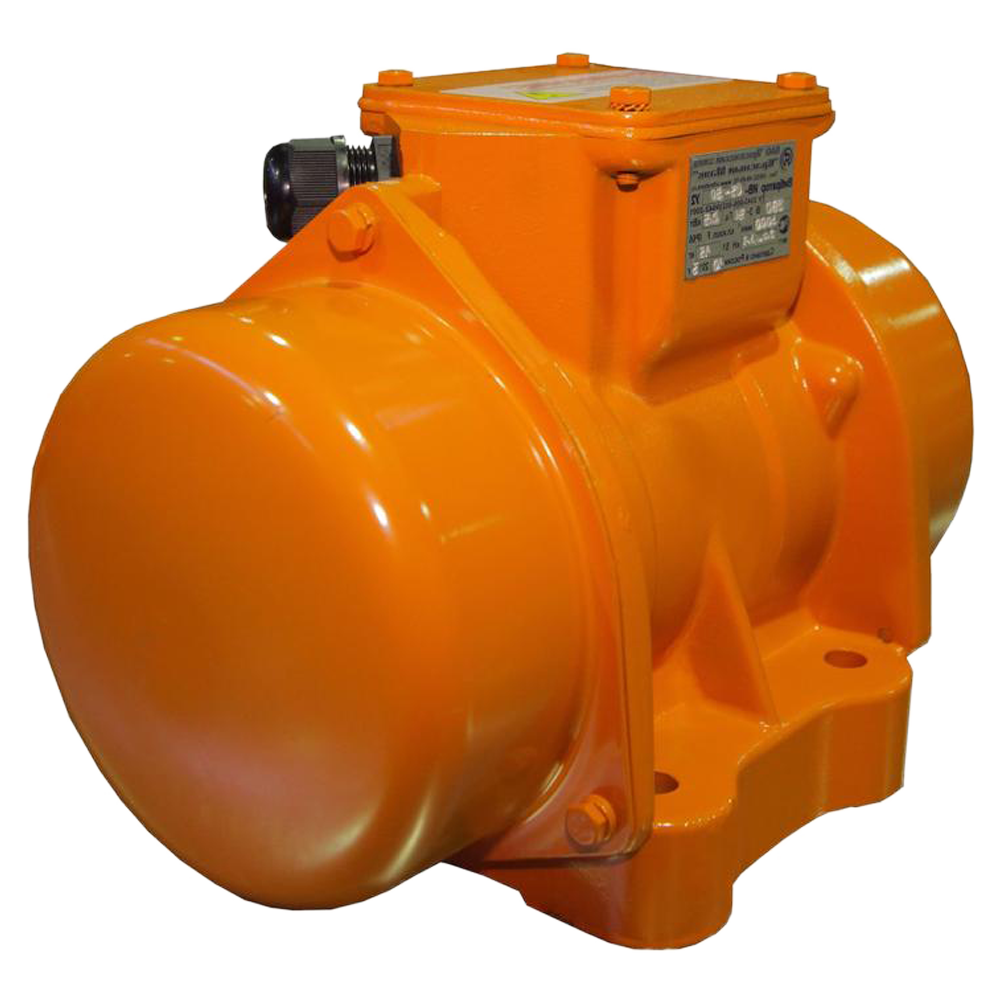

ИВ-111А, ИВ-08-100, ИВ-12-100, ИВ-14-100, ИВ-16-100, ИВ-22-100, ИВ-14-150 электровибраторы высокочастотные

Скачать PDF

Назначение: Для вибромашин

Тип: Переменного тока асинхронный

Напряжение питания и род тока: ~ 42 В, ~ 127 В, ~ 220 В, ~ 380 В

Номинальная мощность: 0,63 кВт, 0,79 кВт, 0,80 кВт, 1,10 кВт, 1,65 кВт, 2,05 кВт

Номинальная частота вращения: 6000 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Электродвигатели для вибромашин ИВ-111А, ИВ-08-100, ИВ-12-100, ИВ-14-100, ИВ-16-100, ИВ-22-100, ИВ-14-150​ используются в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ, в том числе для мини кирпичных блочных установок.

Особенности высокочастотных электровибраторов ИВ-111А, ИВ-08-100, ИВ-12-100, ИВ-14-100, ИВ-16-100, ИВ-22-100, ИВ-14-150​:

  • Трехфазные асинхронные электродвигатели ИВ-111А, ИВ-08-100, ИВ-12-100, ИВ-14-100, ИВ-16-100, ИВ-22-100, ИВ-14-150 оснащены дебалансами, установленными на концах вала ротора. Дебалансы, вращаясь с валом ротора, создают вынуждающую силу.
  • Для регулирования величины вынуждающей силы вибратора дебалансы на обоих концах вала выполнены двойными. Регулирование осуществляется путем изменения угла между подвижным и неподвижным дебалансами на обоих концах вала.
  • Вибраторы должны работать с регулируемым электронным преобразователем частоты, позволяющим питать вибратор с частотой тока 100 Гц  или  200 Гц.

Технические характеристики

Установочные размеры, габаритные размеры 300х180х200 мм (ИВ-111А); 316х187х208 мм (ИВ-08-100, ИВ-14-100); 305х147х205 мм (ИВ-12-100); 363х234х248 мм (ИВ-14-150, ИВ-16-100); 405х300х270 мм (ИВ-22-100)
Вес 11,5 кг (ИВ-111А); 15,3 кг (ИВ-08-100); 23,6 кг (ИВ-12-100); 16,2 (ИВ-14-100); 29 кг (ИВ-14-150, ИВ-16-100); 42 кг (ИВ-22-100)

Варианты исполнений

Модель

Ном.
мощность,
кВт

Вынужд.
сила,
кН

Статический
момент,
кг*см

Напряжение,
В

Частота
тока,
Гц

Габаритные
размеры,
мм

Присоед.
размеры,
мм

Наработка
до отказа,
часы

Масса,
кг

ИВ-111А

0,79

3,73...7,50

0,95...1,9

42,127,380; 3ф

200

300х180х200

100х145

200

11,5

ИВ-08-100

0,8

3,73...7,50

0,95...1,9

42,127,380; 3ф

200

316х187х208

100х145

5000

15,3

ИВ-12-100

0,63

0...12,0

0...3,0

380; 3ф

100

305х147х205

65х125

5000

23,6

ИВ-14-100

0,63

0...14,0

0...3,5

380; 3ф

100

316х187х208

100х145

5000

16,2

ИВ-14-150

1,65

0...14,0

0...1,55

380; 3ф

150

363х234х248

130х190

5000

29

ИВ-16-100

1,1

0...16,0

0...4,0

220; 380; 3ф

100

363х234х248

130х190

5000

29

ИВ-22-100

2,05

0...22,0

0...5,5

380; 3ф

100

405х300х270

130х240

5000

42
