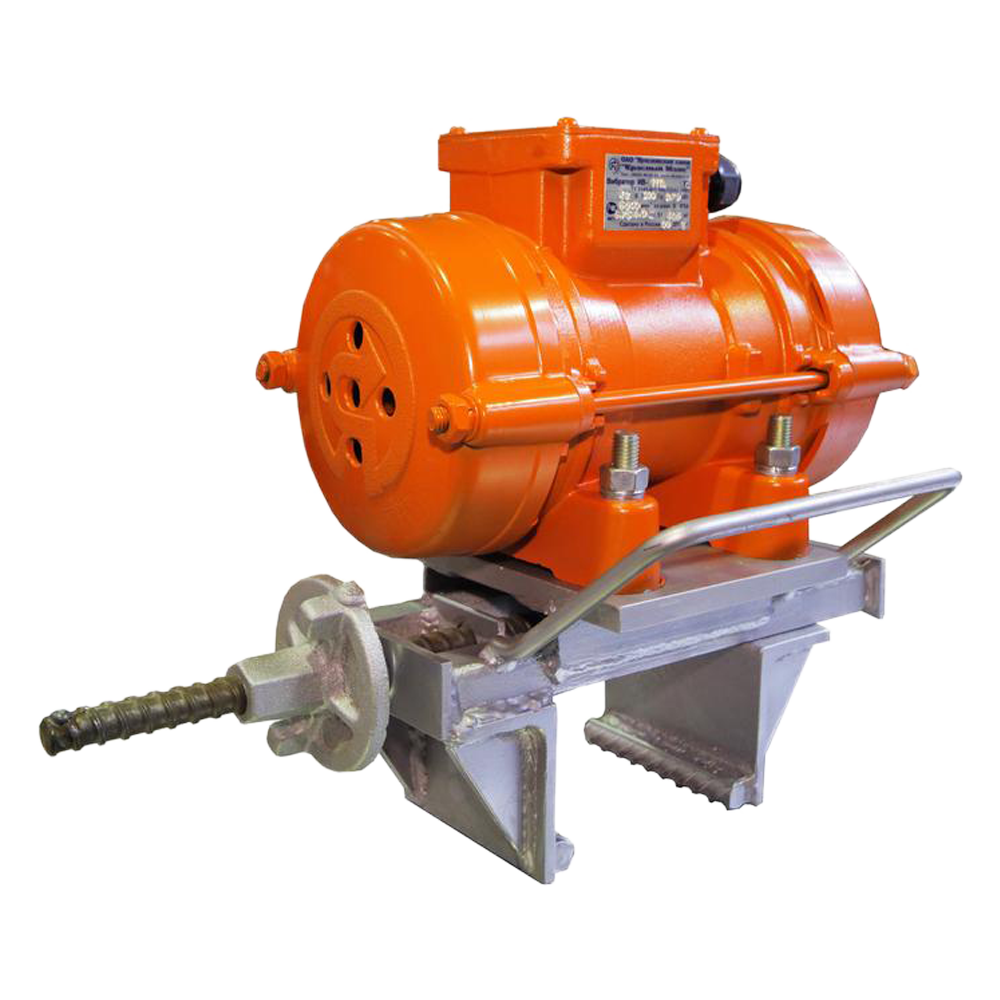

ИВ-448 электровибраторы для опалубки

Скачать PDF

Назначение: Для вибромашин

Тип: Переменного тока асинхронный

Напряжение питания и род тока: ~ 42 В, ~ 220 В, ~ 380 В

Номинальная мощность: 0,35 кВт, 0,50 кВт, 0,79 кВт, 0,80 кВт

Номинальная частота вращения: 3000 об/мин, 6000 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Электродвигатели для вибромашин ИВ-448 предназначены для уплотнения бетонной смеси в опалубке в труднодоступных местах.

Конструктивно ИВ-448 состоят из поверхностного вибратора, установленного на быстросъемном зажиме. Зажим предназначен для крепления конструкции на опалубке систем doka, PERI и других совместимых с ними. Опалубочный вибратор устанавливается вместо опалубочного замка.

Особенности электровибраторов для опалубки ИВ-448:

  • Вынуждающую силу (силу воздействия) можно регулировать путем изменения положения дебалансов (эксцентриков), находящихся под крышками на обоих концах вибратора.
  • Входящий в состав поверхностный вибратор может быть обычным (частота механической вибрации 50 Гц), так и высокочастотным (частота механической вибрации 100 Гц или 200 Гц).

Технические характеристики

Установочные размеры, габаритные размеры 407...552х261х332 мм (ИВ-448, ИВ-448-01, ИВ-448-03, ИВ-448-04); 407...552х261х332 мм (ИВ-448-03)
Вес 24,8 кг (ИВ-448, ИВ-448-01); 12,5 кг (ИВ-448-02); 25,3 кг (ИВ-448-03); 25,5 кг (ИВ-448-04)

Варианты исполнений

Модель

Ном.
мощность,
кВт

Синхрон.
частота,
об/мин

Вынужд.
сила,
кН

Стат.
момент,
кг*см

Напряж.
В

Частота
тока,
Гц

Габарит.
размеры,
мм

Присоед.
размеры,
мм

Масса,
кг

ИВ-448

0,79

6000

3,73...7,50

0,95...1,9

220; 3ф

200

407...552х261х332

0...145х200

24,8

ИВ-448-01

0,79

6000

3,73...7,50

0,95...1,9

42; 3ф

200

407...552х261х332

0...145х200

24,8

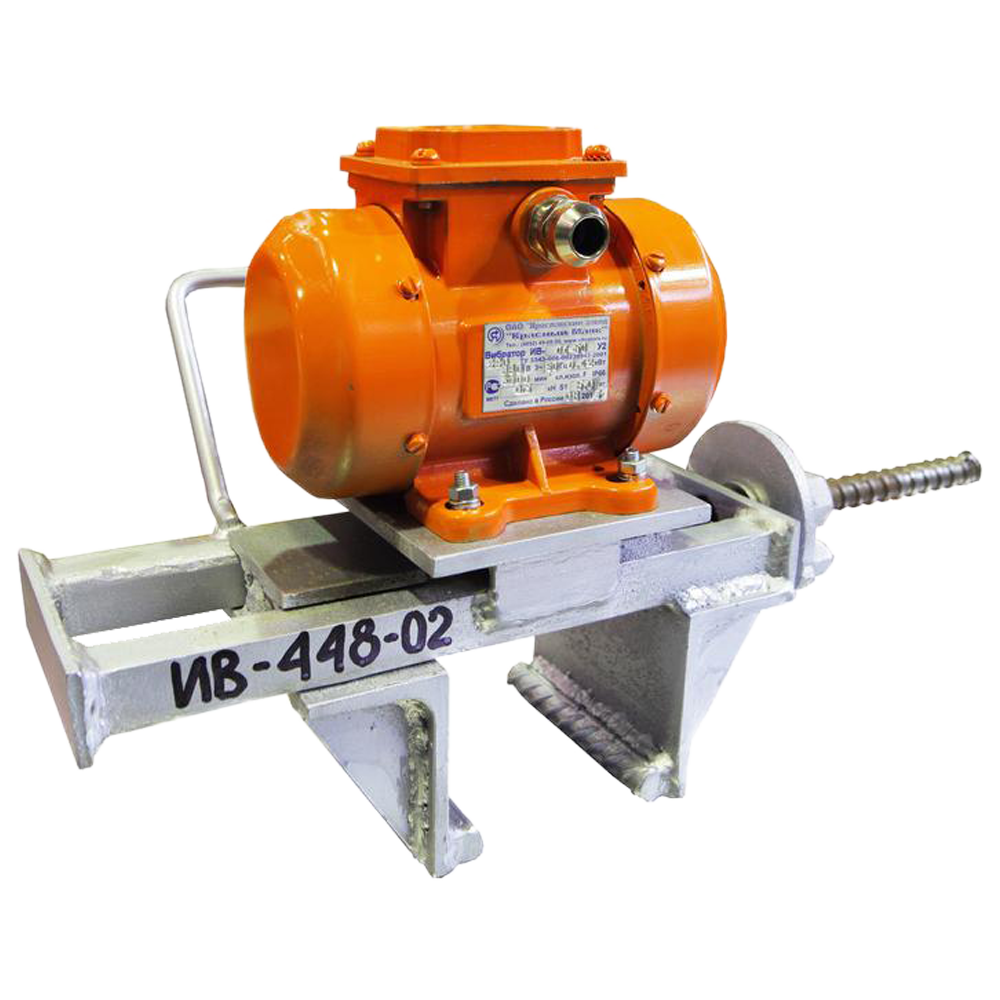

ИВ-448-02

0,35

6000

1,0...2,0

0...0,5

220; 380;3ф

100

407...552х200х275

0...145х140

12,5

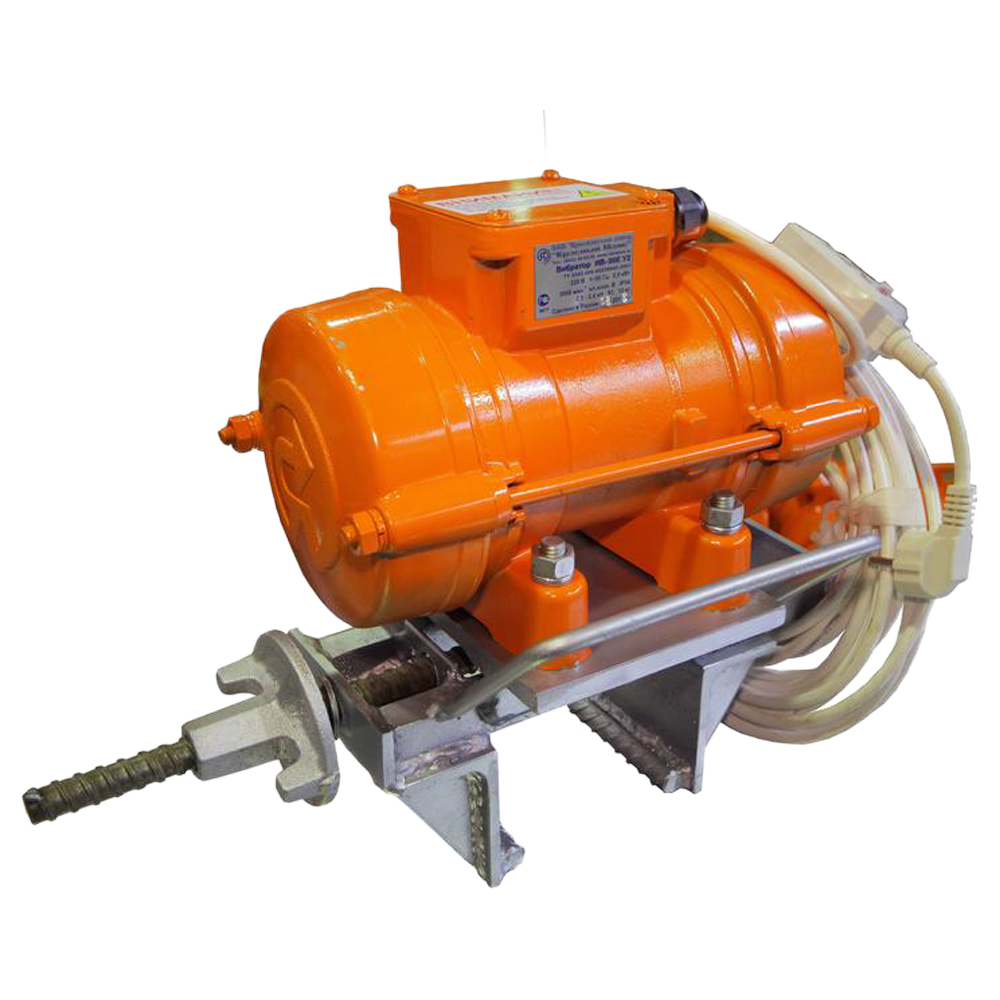

ИВ-448-03

0,5

3000

2,5...5,0

2,55...5,1

220; 1ф

50

407...552х261х332

0...145х200

25,3

ИВ-448-04

0,8

6000

3,73...7,50

0,95...1,9

42;3ф

200

407...552х261х332

0...145х200

25,5
