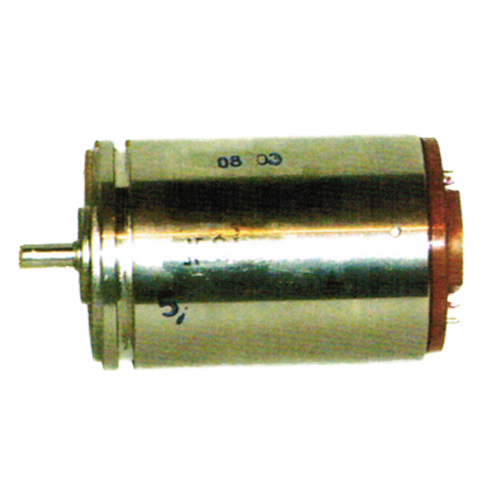

10МВТ-2В-10П, 10МВТ-2В-10П-01 вращающиеся трансформаторы

Скачать PDF

Назначение: Для автоматизации

Номинальная частота вращения: 60 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Вращающиеся трансформаторы 10МВТ-2В-10П, 10МВТ-2В-10П-01 (ВБ 0.318.050 ТУ) используются в зависимости от способа подключения обмоток в качестве синусно-косинусных или линейных. Представляют собой индукционную машину с неявно выраженными полюсами.

На статоре и роторе размещены по две обмотки, оси которых сдвинуты на 90 электрических градусов. Возбуждение вращающихся трансформаторов производится переменным синусоидальным током.

Условия эксплуатации 10МВТ-2В-10П, 10МВТ-2В-10П-01:

  • Температура окружающей среды: -60...+100°C.
  • Относительная влажность воздуха: 98% при температуре воздуха 40 ºС.
  • Ударные нагрузки: 750 м/с2.
  • Вибрационные нагрузки: с частотой до 1000 Гц и ускорением 75 м/с2.

Особенности трансформаторов 10МВТ-2В-10П, 10МВТ-2В-10П-01:

  • Минимальная наработка: 2000 ч.
  • Срок службы: 12 лет.
  • Диапазон рабочих частот:400-500 Гц.
  • Полное входное сопротивление холостого хода: 1000 ±100 Ом.
  • Коэффициент трансформации: 0,56±0,01.
  • Напряжение возбуждения: 2-28 В.

Технические характеристики

Вес 0,35 кг

Стандартный комплект поставки

  • Трансформатор.
  • Паспорт.
