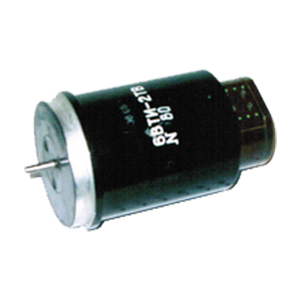

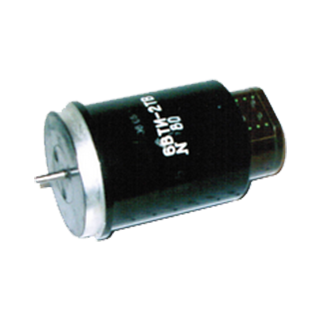

6ВТИ-1ТВ вращающийся трансформатор

Скачать PDF

Назначение: Для автоматизации

Цена (без учета НДС): По запросу pуб.

Описание

Вращающийся трансформатор импульсный 6ВТИ-1ТВ (ВБ 0.318.060 ТУ) представляет собой индукционную машину с независимыми полюсами.

Вращающийся трансформатор 6ВТИ-1ТВ используется в качестве синусно-косинусных вращающихся трансформаторов, у которых амплитуда импульсов напряжения одной из обмоток статора изменяется пропорционально синусу угла поворота, а амплитуда угла поворота другой статорной обмотки-косинусу угла поворота ротора.

Техническими условиями устанавливаются единые требования на двигатели, изготавливаемые для комплектования объектов специальной техникой как для внутрироссийских, так и для экспортных поставок.

Условия эксплуатации трансформаторов 6ВТИ-1ТВ​​:

  • Температура окружающей среды: -60...+85°C.
  • Относительная влажность воздуха: 95% при температуре воздуха 40°C.
  • Пониженное атмосферное давление: 0,66 кПа.
  • Резкая смена температур: -30...+55°C.
  • Воздействие соляного тумана по ГОСТ 20.57.406-81: сутки.

Особенности трансформатора 6ВТИ-1ТВ:

  • Минимальная наработка: 4000 час.
  • Величина амплитудного значения импульсного напряжения: 50 В±0,5.
  • Форма импульсов напряжения возбуждения прямоугольная с заполнением: не более 0,75.
  • Амплитуда значения импульсного тока роторной обмотки под нагрузкой: не более 1,3.
  • Погрешность отоб-ния синусной зависимости: 0,3%.
  • Коэффициент трансформации: 1,20.
  • Частота повторения импульсов: от 200 до 4000.

Технические характеристики

Номинальный режим работы S3 - Повторно-кратковременный номинальный режим
Вес 0,7 кг

Стандартный комплект поставки

  • Трансформатор.
  • Паспорт.
