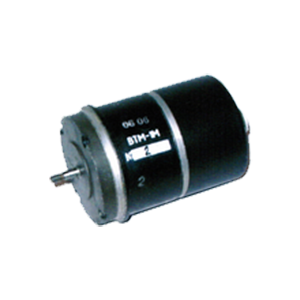

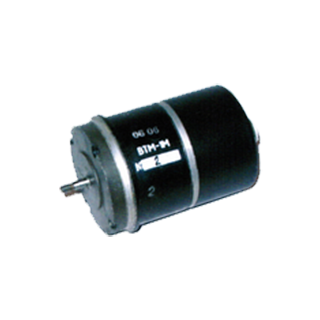

ВТМ-1М вращающийся трансформатор

Скачать PDF

Назначение: Для автоматизации

Напряжение питания и род тока: ~ 24 В

Номинальная частота вращения: 3000 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Вращающийся трансформатор ВТМ-1М (ВБ 3.031.111 ТУ) представляет собой индукционную машину с неявновыраженными полюсами. На статоре и роторе вращающегося трансформатора размещены по две обмотки, оси которых сдвинуты одна относительно другой на 90 электрических градусов.

Техническими условиями устанавливаются единые требования на двигатели, изготавливаемые для комплектования объектов специальной техникой как для внутрироссийских, так и для экспортных поставок.

Условия эксплуатации трансформаторов ВТМ-1М​:

  • Температура окружающей среды: -60...+50°C.
  • Относительная влажность воздуха: 98% при температуре воздуха +20°C.
  • Атмосферное давление: пониженное 5,46 кПа.
  • Многократные ударные нагрузки: 58,8 м/с2 при длительности удара 1-80 мс.
  • Вибрационные нагрузки: в диапазоне частот 10-200 Гц с ускорением 58,8 м/с2.

Особенности вращающегося трансформатора ВТМ-1М:

  • Минимальная наработка при частоте вращения не более 300 об/мин: 500 час.
  • Минимальная наработка при частоте вращения от 300 до 3000 об/мин: 1000 час.
  • Номинальная частота напряжения возбуждения: 400 Гц.
  • Ток холостого хода: 43 мА.
  • Погрешность отображения синусной зависимости: 1,00%.

Технические характеристики

Вес 0,35 кг

Стандартный комплект поставки

  • Трансформатор.
  • Паспорт.
