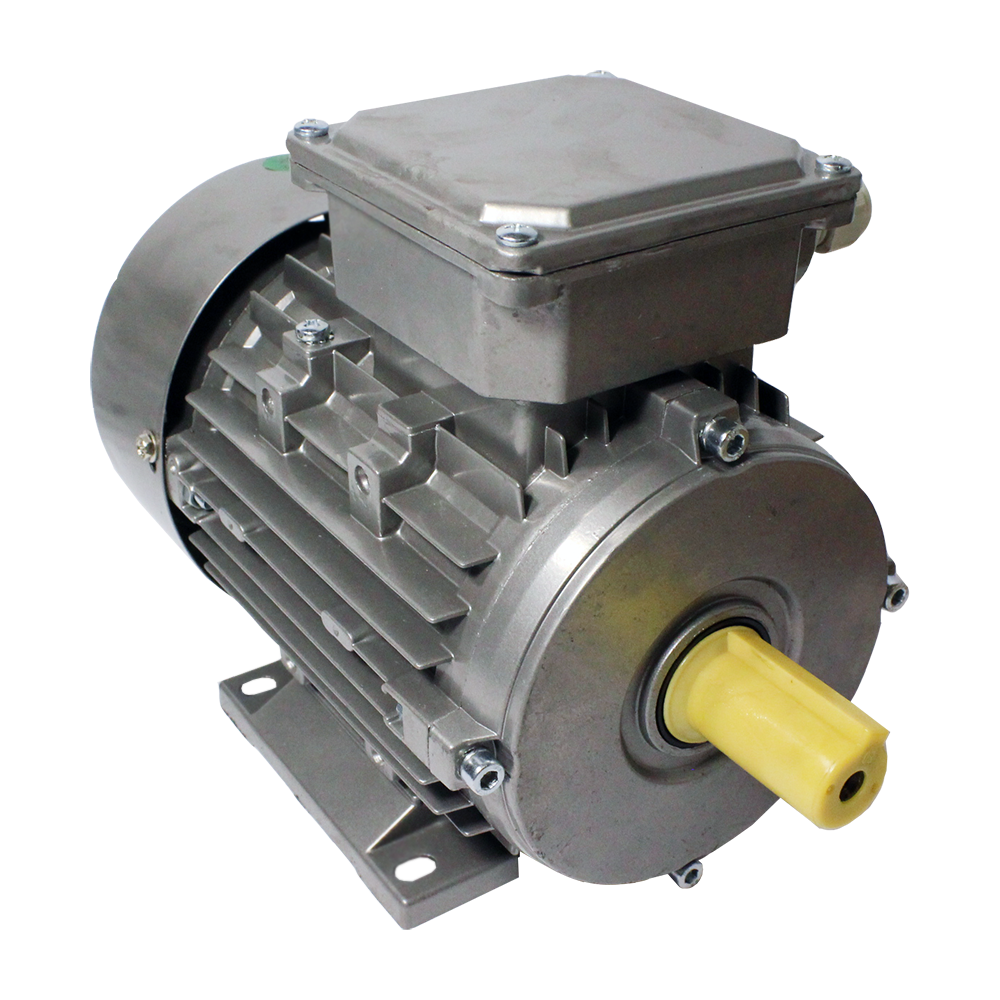

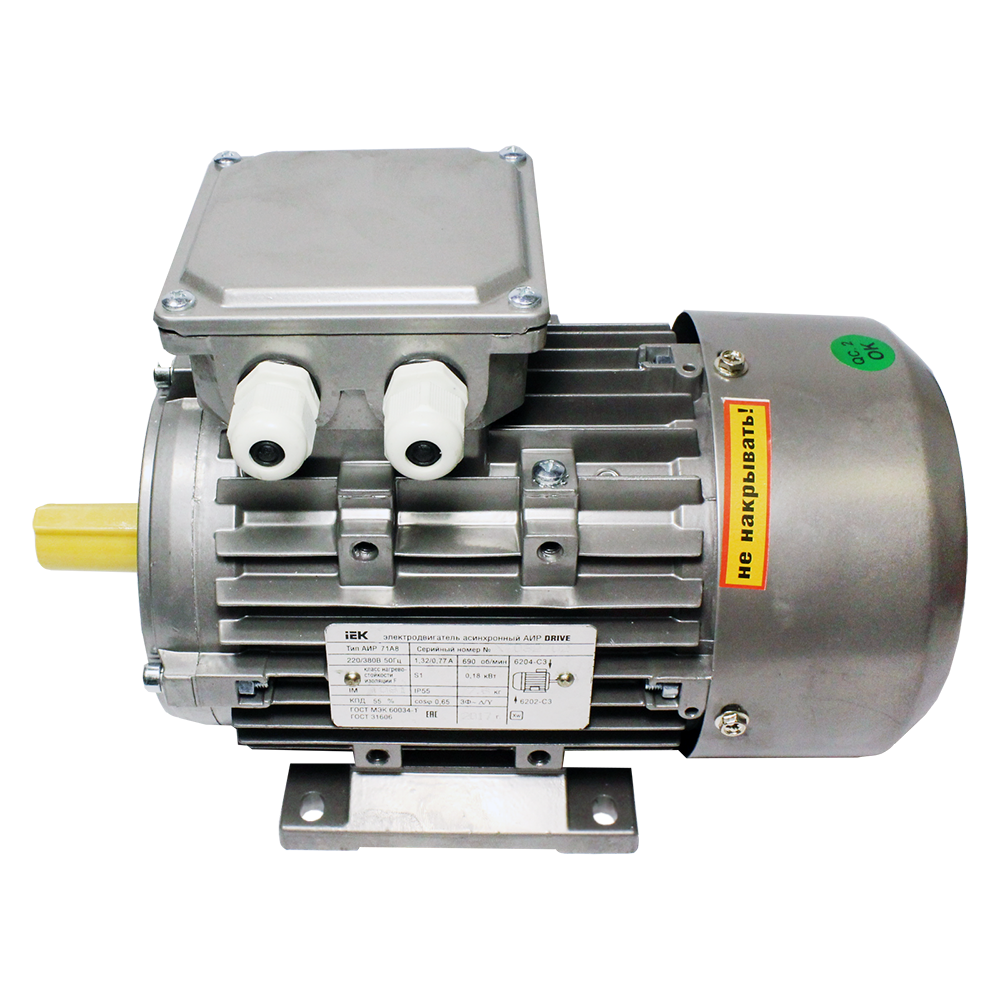

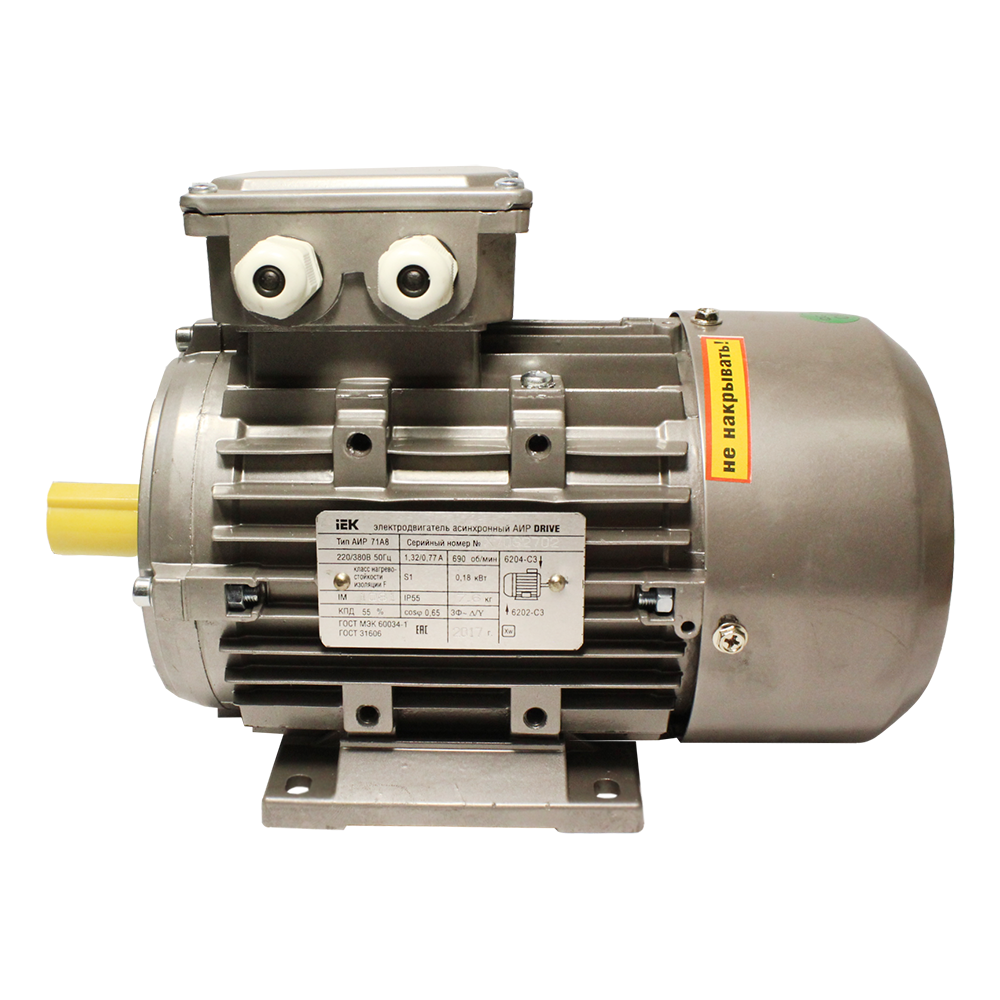

АИР DRIVE IEK электродвигатели асинхронные
Назначение: Общепромышленные
Тип: Переменного тока асинхронный
Напряжение питания и род тока: ~ 220 В, ~ 380 В, ~ 660 В
Цена (без учета НДС): По запросу руб.
Описание
Промышленные электродвигатели АИР DRIVE IEK предназначены для работы от трехфазной сети переменного тока частотой 50 Гц. Применяются во многих областях: обрабатывающей и добывающей промышленности, строительстве и ЖКХ, энергетике и транспорте.
Электродвигатели общего назначения АИР DRIVE IEK используются в вентиляторах, насосах, транспортерах, обрабатывающих станках, смесителях, механизмах перемещения, затворах и задвижках, компрессорах и др.
Особенности асинхронных электродвигателей АИР DRIVE IEK:
- Изготавливаются по стандарту ГОСТ Р 51689-2000.
- Класс изоляции по ГОСТ 8865 - F.
- Подшипники повышенной надежности от японского производителя NSK.
- Для удобства монтажа при необходимости клеммная коробка может быть развернута относительно своей оси и станины двигателя.
- В зависимости от напряжения питающей сети перемычки на клеммной панели могут быть установлены:
- Соединением в треугольник.
- Соединением в звезду.

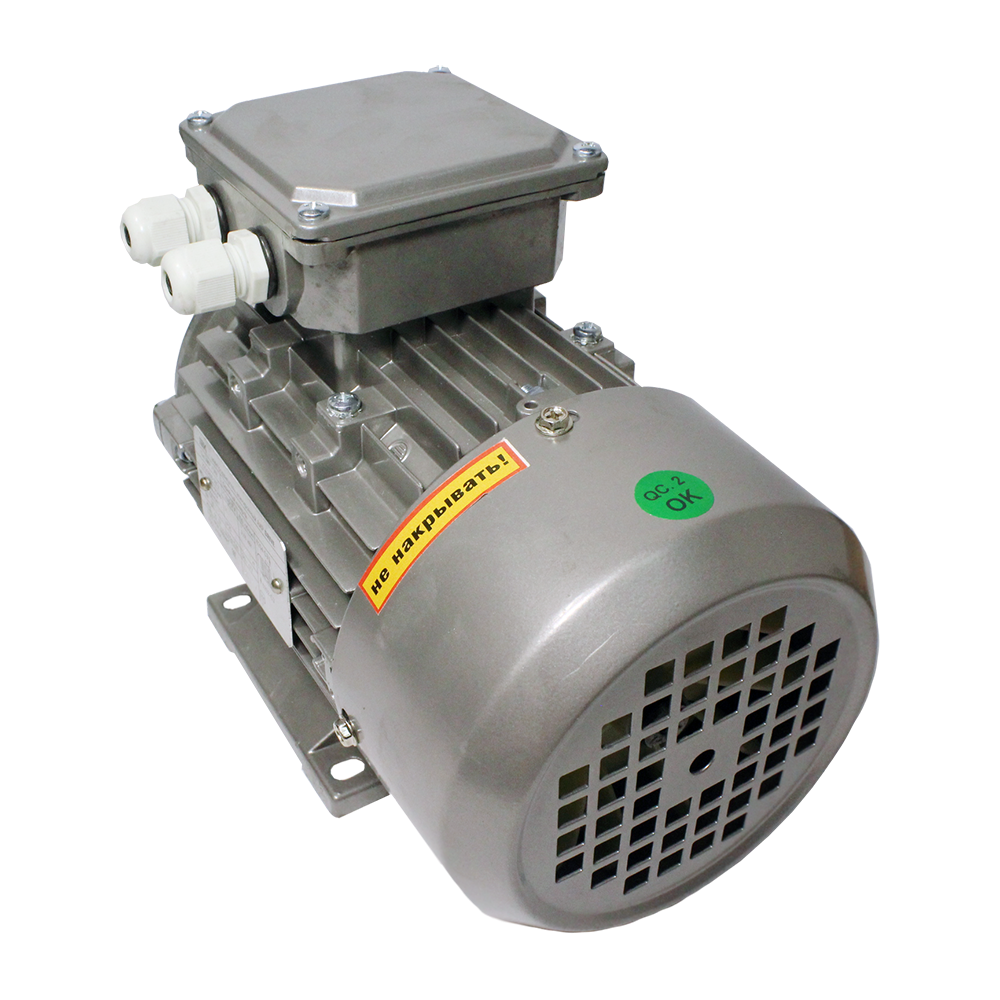

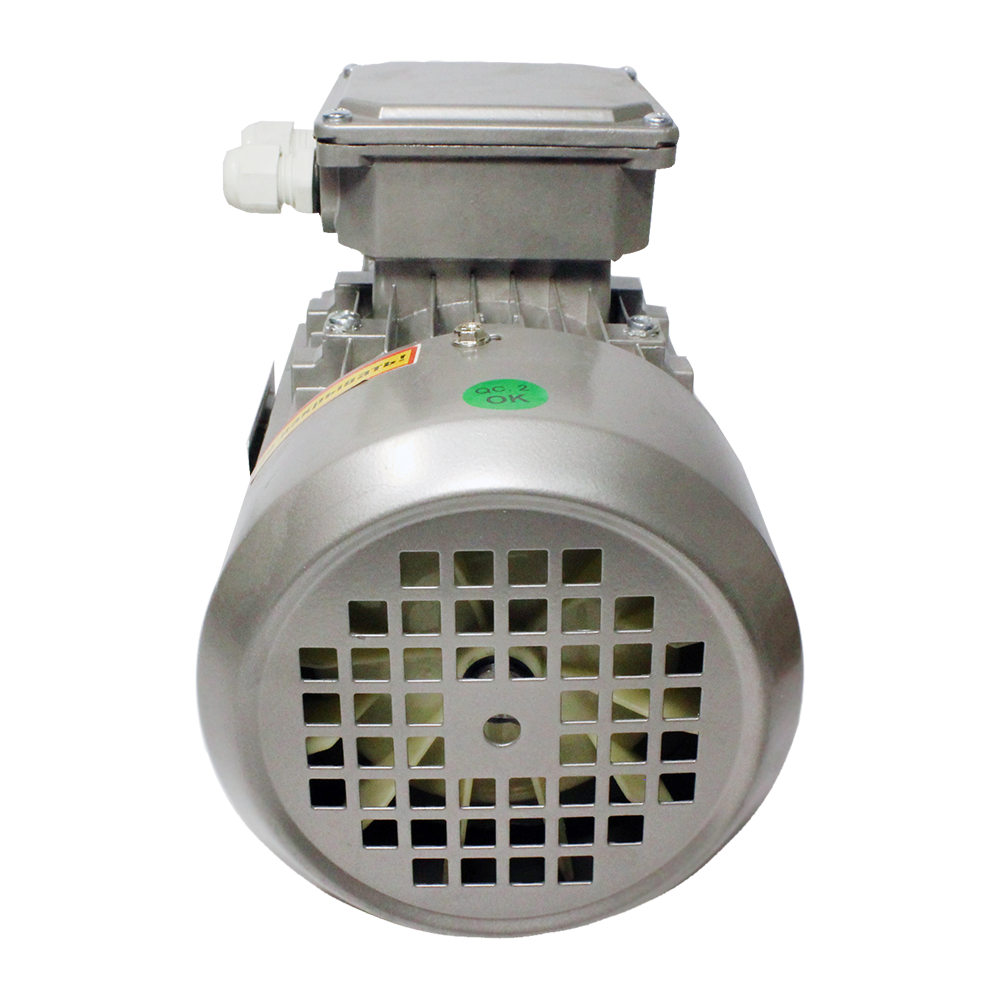

- Надежность системы охлаждения обеспечивается вентилятором охлаждения электродвигателя, расположенным на валу двигателя. Кожух вентилятора сделан из металла, обеспечивающего надежную защиту от механических повреждений.
- Сердечник статора выполнен из высококачественной холоднопрокатной стали.
- Материал обмотки – электротехническая медь.
- Материал корпуса и подшипниковых щитов у АИР от 80 габарита и выше - чугун.
- Гарантия 3 года.
Технические характеристики
| Номинальный режим работы | S1 - Продолжительный номинальный режим |
| Число полюсов | 2, 4, 6, 8 |
| Исполнение по степени защиты | IP55 |
| Монтажное исполнение | IM1081, IM2081, IM3081 |
Структура обозначения, пример заказа
Монтажное исполнение
Номинальная частота вращения, об/мин
Номинальная мощность, кВт
Напряжение питания, В
Число полюсов
Длина сердечника статора
Высота оси вращения, мм
Наименование модели
Варианты исполнений
|
Наименование |
Pн, кВт |
IH, (A) ∆/Y220/380 |
n, об./мин |
UH, ∆/Y, B |
КПД, % |
Cos ϕ |
MМ/МН |
МП/МН |
IП/IН |
|
АИР56А2 |
0,18 |
0,95/0,55 |
2700 |
220/380 |
65,7 |
0,77 |
2,2 |
2,2 |
5,3 |
|
АИР56А4 |
0,12 |
0,86/0,50 |
1325 |
220/380 |
56,5 |
0,66 |
2,2 |
2,1 |
4,6 |
|
АИР56В2 |
0,25 |
1,26/0,73 |
2720 |
220/380 |
68 |
0,78 |
2,2 |
2,2 |
5,3 |
|
АИР56В4 |
0,18 |
1,20/0,70 |
1325 |
220/380 |
61,2 |
0,68 |
2,2 |
2,1 |
4,9 |
|
АИР63А2 |
0,37 |
1,73/1,00 |
2730 |
220/380 |
69,7 |
0,81 |
2,2 |
2,2 |
5,7 |
|
АИР63А4 |
0,25 |
1,40/0,82 |
1325 |
220/380 |
64,5 |
0,73 |
2,2 |
2,1 |
5,1 |
|
АИР63А6 |
0,18 |
1,38/0,80 |
860 |
220/380 |
55,5 |
0,64 |
2 |
1,9 |
4,1 |
|
АИР63В2 |
0,55 |
2,40/1,40 |
2770 |
220/380 |
72,7 |
0,82 |
2,3 |
2,2 |
5,7 |
|
АИР63В4 |
0,37 |
1,93/1,12 |
1325 |
220/380 |
66,3 |
0,76 |
2,2 |
2,1 |
5,1 |
|
АИР63В6 |
0,25 |
1,90/1,10 |
860 |
220/380 |
58,3 |
0,65 |
2 |
1,9 |
4 |
|
АИР71А2 |
0,75 |
3,28/1,90 |
2820 |
220/380 |
74 |
0,83 |
2,3 |
2,2 |
6,1 |
|
АИР71А4 |
0,55 |
3,02/1,75 |
1350 |
220/380 |
70 |
0,73 |
2,3 |
2,2 |
5,4 |
|
АИР71А6 |
0,37 |
2,30/1,33 |
895 |
220/380 |
62,8 |
0,68 |
2 |
1,9 |
4,7 |
|
АИР71А8 |
0,18 |
1,68/0,97 |
690 |
220/380 |
55 |
0,65 |
1,8 |
1,5 |
4 |
|
АИР71В2 |
1,1 |
4,66/2,70 |
2790 |
220/380 |
77,6 |
0,83 |
2,3 |
2,2 |
6,7 |
|
АИР71В4 |
0,75 |
3,80/2,20 |
1360 |
220/380 |
71,3 |
0,77 |
2,3 |
2,2 |
5,7 |
|
АИР71В6 |
0,55 |
3,28/1,90 |
895 |
220/380 |
65,7 |
0,7 |
2 |
1,9 |
4,7 |
|
АИР71В8 |
0,25 |
2,02/1,17 |
655 |
220/380 |
54,5 |
0,6 |
1,9 |
1,8 |
3,7 |
|
АИР80А2 |
1,5 |
6,22/3,60 |
2830 |
220/380 |
78,1 |
0,84 |
2,3 |
2,2 |
7 |
|
АИР80А4 |
1,1 |
5,25/3,04 |
1375 |
220/380 |
74,5 |
0,76 |
2,3 |
2,3 |
5,8 |
|
АИР80А6 |
0,75 |
3,95/2,29 |
910 |
220/380 |
69 |
0,72 |
2,1 |
2 |
5,3 |
|
АИР80А8 |
0,37 |
2,59/1,50 |
675 |
220/380 |
60,1 |
0,62 |
1,9 |
1,8 |
4,3 |
|
АИР80В2 |
2,2 |
8,64/5,00 |
2840 |
220/380 |
80,6 |
0,85 |
2,3 |
2,2 |
7 |
|
АИР80В4 |
1,5 |
6,82/3,95 |
1390 |
220/380 |
77,5 |
0,78 |
2,3 |
2,3 |
6,2 |
|
АИР80В6 |
1,1 |
5,49/3,18 |
910 |
220/380 |
72,1 |
0,74 |
2,1 |
2 |
5,3 |
|
АИР80В8 |
0,55 |
3,76/2,18 |
675 |
220/380 |
62,9 |
0,62 |
2 |
1,8 |
4 |
|
АИР90L2 |
3 |
11,23/6,50 |
2845 |
220/380 |
83,4 |
0,86 |
2,3 |
2,2 |
7,2 |
|
АИР90L4 |
2,2 |
9,15/5,30 |
1400 |
220/380 |
80 |
0,81 |
2,3 |
2,3 |
6,8 |
|
АИР90L6 |
1,5 |
7,25/4,20 |
920 |
220/380 |
76 |
0,74 |
2,1 |
2 |
6 |
|
АИР90LА8 |
0,75 |
4,02/2,33 |
685 |
220/380 |
72,4 |
0,7 |
2 |
1,9 |
4 |
|
АИР90LВ8 |
1,1 |
5,65/3,27 |
685 |
220/380 |
73 |
0,69 |
2 |
1,8 |
4 |
|
АИР100S2 |
4 |
14,51/8,40 |
2870 |
220/380 |
83,7 |
0,88 |
2,3 |
2,2 |
7,5 |
|
АИР100S4 |
3 |
12,43/7,20 |
1420 |
220/380 |
81,4 |
0,82 |
2,3 |
2,3 |
7 |
|
АИР100L2 |
5,5 |
19,00/11,00 |
2870 |
220/380 |
84,8 |
0,89 |
2,3 |
2,2 |
7,5 |
|
АИР100L4 |
4 |
16,06/9,30 |
1420 |
220/380 |
82,8 |
0,81 |
2,3 |
2,3 |
7 |
|
АИР100L6 |
2,2 |
10,19/5,90 |
930 |
220/380 |
77,1 |
0,76 |
2,1 |
2 |
6,3 |
|
АИР100L8 |
1,5 |
7,77/4,50 |
690 |
220/380 |
73,5 |
0,72 |
2 |
1,9 |
4,7 |
|
АИР112М2 |
7,5 |
26,25/15,20 |
2880 |
220/380 |
85,4 |
0,88 |
2,4 |
2,2 |
7,2 |
|
АИР112М4 |
5,5 |
21,24/12,30 |
1430 |
220/380 |
84,1 |
0,82 |
2,3 |
2,3 |
6,6 |
|
АИР112МА6 |
3 |
13,64/7,90 |
935 |
220/380 |
80,1 |
0,76 |
2,2 |
2,1 |
5,7 |
|
АИР112МВ6 |
4 |
17,79/10,30 |
935 |
220/380 |
80,7 |
0,77 |
2,1 |
2,1 |
5,7 |
|
АИР112МА8 |
2,2 |
11,05/6,40 |
700 |
220/380 |
75,6 |
0,71 |
2,1 |
2 |
4,9 |
|
АИР112МВ8 |
3 |
14,85/8,60 |
700 |
220/380 |
76,9 |
0,71 |
2,1 |
2 |
5 |
|
АИР132S4 |
7,5 |
27,80/16,10 |
1440 |
220/380 |
86 |
0,81 |
2,3 |
2,2 |
6,7 |
|
АИР132S6 |
5,5 |
23,14/13,40 |
960 |
220/380 |
82,8 |
0,78 |
2,1 |
2,1 |
6,3 |
|
АИР132S8 |
4 |
18,65/10,80 |
715 |
220/380 |
81,9 |
0,78 |
2,1 |
2,1 |
5,6 |
|
АИР132М2 |
11 |
37,65/21,80 |
2900 |
220/380 |
87,4 |
0,9 |
2,3 |
2,2 |
7,2 |
|
АИР132М4 |
11 |
39,89/23,10 |
1450 |
220/380 |
87,1 |
0,82 |
2,3 |
2,2 |
6,8 |
|
АИР132М6 |
7,5 |
29,70/17,20 |
960 |
220/380 |
84,1 |
0,8 |
2,2 |
2,1 |
6,2 |
|
АИР132М8 |
5,5 |
25,39/14,7 |
715 |
220/380 |
80,9 |
0,74 |
2,1 |
2,1 |
5,6 |
|
АИР160S2 |
15 |
30,0/17,3 |
2925 |
380/660 |
88,4 |
0,88 |
2,4 |
2,2 |
7,1 |
|
АИР160S4 |
15 |
30,8/17,8 |
1455 |
380/660 |
88,7 |
0,84 |
2,3 |
2,2 |
6,8 |
|
АИР160S6 |
11 |
24,6/14,2 |
970 |
380/660 |
86,8 |
0,79 |
2,2 |
2 |
6,3 |
|
АИР160S8 |
7,5 |
19,2/11,1 |
720 |
380/660 |
85,2 |
0,74 |
2,1 |
2 |
5,8 |
|
АИР160М2 |
18,5 |
36,3/21,0 |
2925 |
380/660 |
89,3 |
0,89 |
2,4 |
2,2 |
7,1 |
|
АИР160М4 |
18,5 |
37,8/21,9 |
1455 |
380/660 |
89,8 |
0,84 |
2,3 |
2,2 |
6,8 |
|
АИР160М6 |
15 |
33,0/19,1 |
970 |
380/660 |
88,2 |
0,81 |
2,2 |
2 |
6,5 |
|
АИР160М8 |
11 |
27,3/15,8 |
720 |
380/660 |
86,4 |
0,76 |
2,1 |
2 |
5,8 |
|
АИР180S4 |
22 |
44,4/25,7 |
1465 |
380/660 |
90,6 |
0,85 |
2,4 |
2,1 |
7 |
|
АИР180М2 |
30 |
56,9/32,9 |
2940 |
380/660 |
90,7 |
0,9 |
2,5 |
2,1 |
7,3 |
|
АИР180М4 |
30 |
59,6/34,5 |
1465 |
380/660 |
91,2 |
0,86 |
2,3 |
2,1 |
6,8 |
|
АИР180М6 |
18,5 |
39,0/22,5 |
970 |
380/660 |
88,9 |
0,82 |
2,1 |
2,1 |
6,6 |
|
АИР200М2 |
37 |
71,0/41,0 |
2940 |
380/660 |
91,2 |
0,89 |
2,4 |
2,1 |
7,1 |
|
АИР200М4 |
37 |
73,1/42,3 |
1470 |
380/660 |
92 |
0,86 |
2,3 |
2,2 |
7 |
|
АИР200М6 |
22 |
45,2/26,1 |
970 |
380/660 |
89,7 |
0,83 |
2,2 |
2,1 |
6,3 |
Скачать документацию
