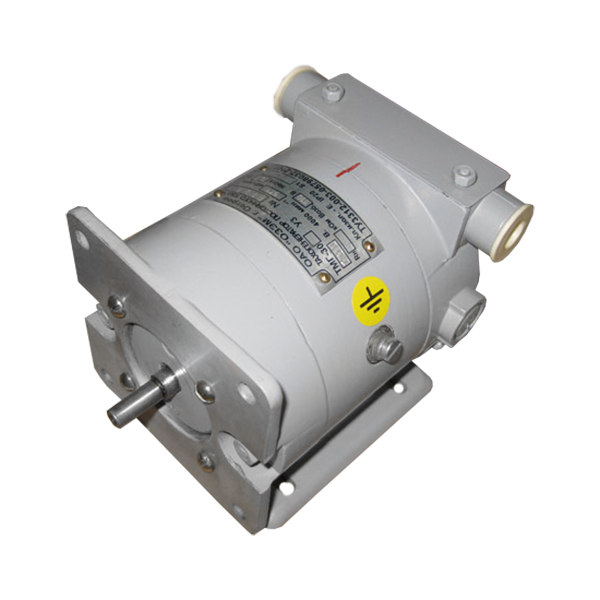

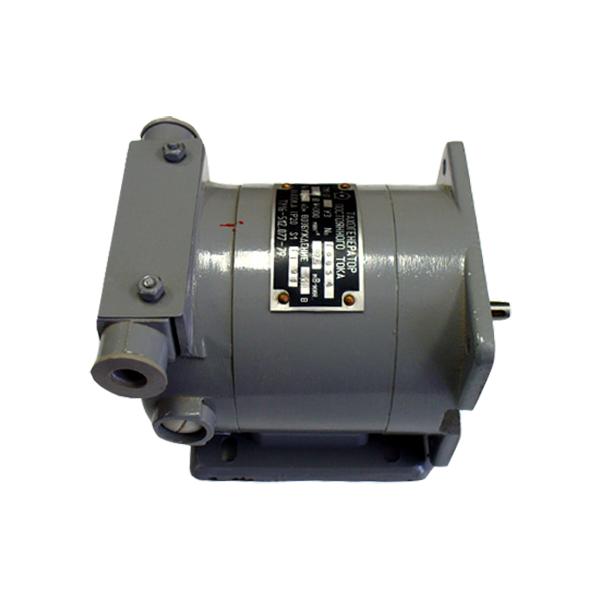

ТМГ-30П тахогенераторы постоянного тока
Описание
Тахогенераторы постоянного тока ТМГ-30П предназначены для работы в качестве датчиков в системах автоматического регулирования частоты вращения приводов различных стационарных установок. Могут быть использованы в качестве измерителей частоты вращения, а также в системах автоматического управления, контроля и диагностики, с применением микропроцессорной техники.
Тахогенераторы ТМГ-30П предназначены для работы в закрытых помещениях в условиях:
- Умеренного климата при температуре окружающего воздуха -45...+40°С, при верхнем значении относительной влажности 98% и температуре не более 25°С (ТМГ-30У3, ТМГ-30ПУ3).
- Тропического климата при температуре окружающего воздуха -10...+45°С, при верхнем значении относительной влажности 98% и температуре не более 35°С (ТМГ-30Т3, ТМГ-30ПТ3).
Тахогенераторы ТМГ-30 и ТМГ-30П являются маломощными машинами постоянного тока. На нашем сайте тахогенераторы ТМГ-30П находятся в категории прочие электродвигатели.
Технические характеристики ТМГ-30
| ТМГ-30 | ТМГ-30П | |||
| Номинальное напряжение, В | 460 | 230 | 230 | 115 |
| Крутизна, мВ мин | 115± 17,25 | 57,5±7,6 | 57,5±7,6 | 30±4,5 |
| Сопротивление нагрузки, кОм | 7,23± 0,145 | 1,76±0,035 | 2,64±0,053 | 4±0,08 |
| Номинальная частота вращения, мин -1 | 4000 | |||
| Напряжение возбуждения, В* | 110 | - | - | |
| Ток возбуждения, мА | 130±8 | - | - | |
| Класс точности | 2,5 | 1,0 | ||
| Погрешность отображения функциональной зависимости, %, не более | ±1 | |||
| Асимметрия выходного напряжения, % | ±2 | ±1 | ||
| Диапазон рабочих частот вращения, мин -1 | 50…4000 | 4000 | ||
| Коэффициент пульсации в рабочем диапазоне | 5 | 2,5 | ||
| Способ охлаждения | естественный, IC0041 по ГОСТ 20459-75 | |||
| Конструктивное исполнение по способу монтажа** | с фланцем и на лапах (исполнение IM2101 – с одним концом вала, исполнение IM2102 – с двумя концами вала); с фланцем и без лап (исполнение IM3601 – с одним концом вала, исполнение IM3602 – с двумя концами вала) | |||
| Режим работы | продолжительный | |||
| Климатическое исполнение | У3, Т3 | |||
| Масса, кг | 3,34 | |||
*Тахогенераторы ТМГ-30 имеют независимое электромагнитное возбуждение 110В, а ТМГ-30П – возбуждение от постоянных магнитов.
**Возможно изготовление тахогенератора в комбинированном исполнении: фланцевые с лапами.
