К, Л, М ремни поликлиновые

Скачать PDF

Описание

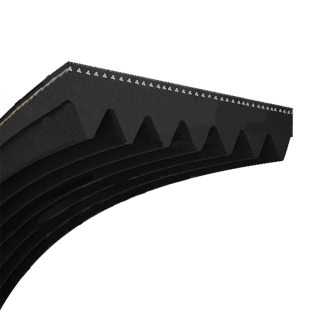

Поликлиновые приводные ремни сечений К, Л, М представляют собой сочетание одного ремня плоскостного типа с несколькими клиновыми ремнями, и являются связующим звеном при передаче крутящего момента между машиной и валами механизмов. Передача вращения осуществляется при помощи профильных шкивов.

Ремни поликлиновые сечений К, Л, М предназначены для приводов металлорежущих станков, машин и другого оборудования, работающего на высоких скоростях, при температуре от -30ºC до +60ºC.

Поликлиновые ремни сечений К, Л, М применяются в серпантинных приводах и при больших передаточных соотношениях. Благодаря эффективной работе и высокой нагрузочной способности пригодны для компактных приводов как в бытовой технике, так и в промышленном машиностроении.

Особенности поликлиновых ремней сечений К, Л, М:
• обеспечивают допустимую скорость до 60 м/с;
• пригодны для больших передаточных соотношений при высокой мощности;
• не вибрируют и обеспечивают плавный ход;
• имеют длительный срок эксплуатации;
• устойчивы к воздействию масел;
• работоспособны в диапазоне температур от -30ºC до +60ºC.

Поликлиновые ремни обеспечивают большую площадь контактной поверхности, менее склонны к проскальзыванию, более износоустойчивы чем обычные клиновые ремни, благодаря тому, что V-образные ребра плотно ложатся в канавки шкивов и тем самым обеспечивают высокую нагрузочную способность, снижают тепловыделение.

Основные геометрические характеристики поликлиновых ремней:

  • P - шаг ребер;
  • H - высота (толщина).

Сечение ремня Шаг ремня (мм) Число ребер Передаваемая мощность (кВт)
К 2,4 ± 0,02 от 4 до 20 0,65-10,7
Л 4,8 ± 0,03 от 4 до 20 1,9-30,7
М 9,5 ± 0,05 от 4 до 20 7,8-119,0

Структура обозначения, пример заказа

16
Л
2500

Длина в мм

Профиль

Количество ручьев

Варианты исполнений

Сечение
К Л М
Расчетная длина (мм)
500 1250 2000
560 1320 2120
630 1390 2240
710 1600 2500
800 1700 2800
900 1800 3000
1000 2000 3150
1120 2120 3350
1180 2240 3350
1250 2500 3550
1320 2800 4000
1400 3000 7650
1500 3150
1600 3350
1700 3550
1800 4000
1900
2000
