PJ, PK, PL, PM ремни поликлиновые

Скачать PDF

Описание

Поликлиновые приводные ремни сечений PJ, PK, PL, PM представляют собой сочетание одного ремня плоскостного типа с несколькими клиновыми ремнями, и являются связующим звеном при передаче крутящего момента между машиной и валами механизмов. Передача вращения осуществляется при помощи профильных шкивов.

Поликлиновые ремни сечений PJ, PK, PL, PM применяются в серпантинных приводах и при больших передаточных соотношениях. Благодаря эффективной работе и высокой нагрузочной способности пригодны для компактных приводов как в бытовой технике, так и в промышленном машиностроении.

Особенности поликлиновых ремней сечений PJ, PK, PL, PM:
• обеспечивают допустимую скорость до 60 м/с;
• пригодны для больших передаточных соотношений при высокой мощности;
• не вибрируют и обеспечивают плавный ход;
• имеют длительный срок эксплуатации;
• устойчивы к воздействию масел;
• работоспособны в диапазоне температур от -30ºC до +80ºC.

Поликлиновые ремни профиля PL изготавливаются с дополнительной арамидной тяговой ветвью.

Для приводов с постоянным межосевым расстоянием шкивов ремни выполняются с профилем PJ.

Поликлиновые ремни обеспечивают большую площадь контактной поверхности, менее склонны к проскальзыванию, более износоустойчивы чем обычные клиновые ремни, благодаря тому, что V-образные ребра плотно ложатся в канавки шкивов и тем самым обеспечивают высокую нагрузочную способность, снижают тепловыделение.

При производстве поликлиновых ремней сечений PJ, PK, PL, PM применяются высокомодульные маловытягивающиеся полиэфирные кордовые шнуры, обеспечивающие высокую устойчивость к ударным нагрузкам и износостойкость.

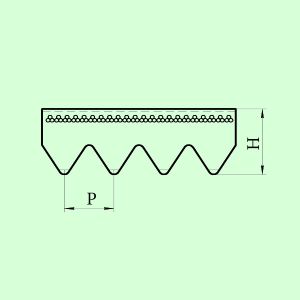

Основные геометрические характеристики поликлиновых ремней:

  • P - шаг ребер;
  • H - высота (толщина).

Структура обозначения, пример заказа

6
PJ
1600

Длина в мм

Профиль

Количество ручьев

Варианты исполнений
