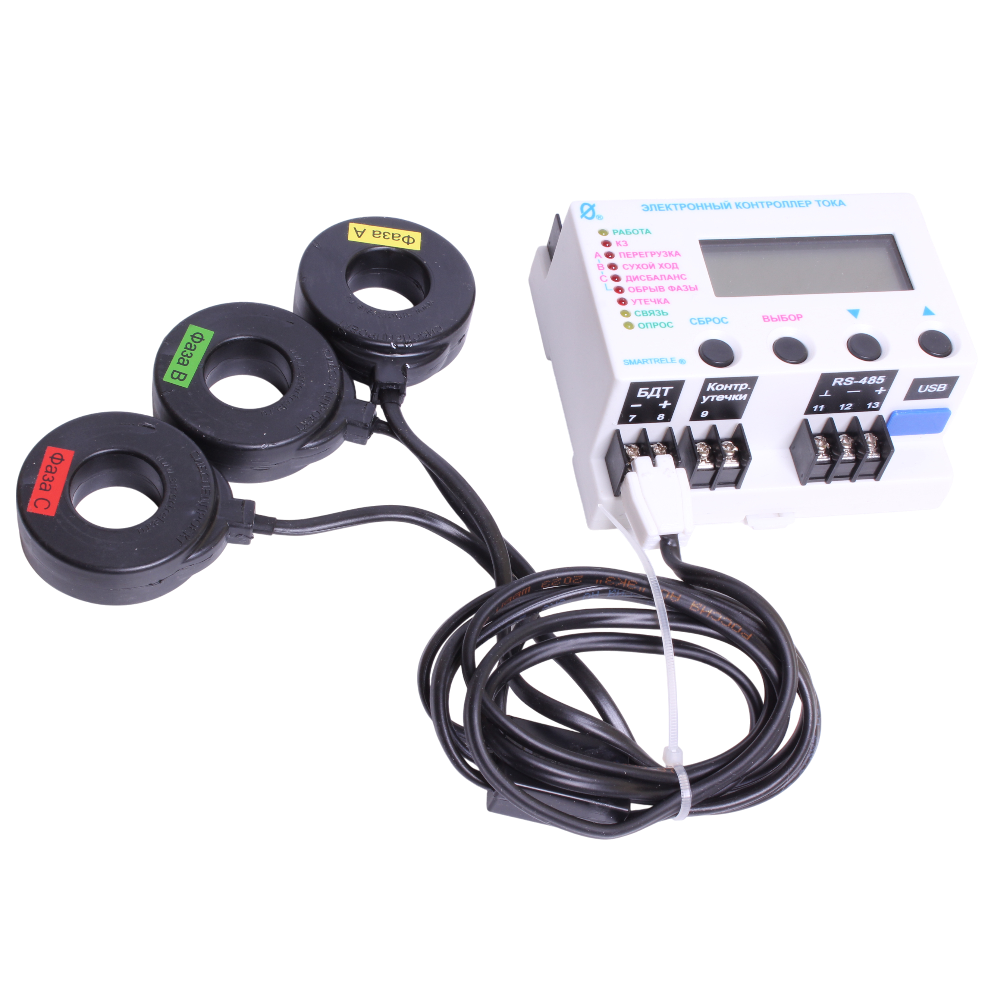

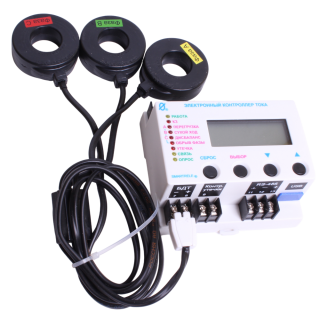

ЭКТМ-Д электронный контроллер тока

Скачать PDF

Цена (без учета НДС): 12 500,00 - 15 000,00 руб.

Описание

Электронный контроллер ЭКТМ-Д предназначен для непрерывного контроля работы электроустановок по току потребления для отслеживания аварийных режимов работы в целях защитного отключения при их возникновении. Устанавливаются в цепях питания трехфазных электродвигателей и других электроустановок переменного тока напряжением 220/380 В и частотой 50 Гц.

Особенности контроллера тока ЭКТМ-Д:

  • Контроллер обеспечивает функции защиты следующих видов:
    • трехуровневую защиту от перегрузки по току с раздельной регулировкой по каждому уровню выдержки времени на отключение, в том числе по току отсечки;
    • защиту от недогрузки по току;
    • защиту от неполнофазного режима работы;
    • защиту от превышения допустимого дисбаланса токов;
    • защиту от частых пусков.
  • Программирование защитных уставок осуществляется либо в лабораторных условиях, либо на месте установки контроллера в систему управления ЭУ. Возможно программирование либо с кнопочной клавиатуры контроллера, либо с ПК.
  • Встроенная функция предпускового контроля обеспечивает блокировку запуска ЭУ при снижении сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня 500 кОм.
  • Контроллер обеспечивает включение внешнего сигнального устройства при достижении предаварийного и аварийного режимов.
  • Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь управляющего контактора или автоматического выключателя.
  • Контроллер обеспечивает следующие дополнительные сервисные функции:
    • регистрацию даты, времени и контролируемых режимов на момент аварийного отключения, причины отключения;
    • сохранение во внутренней энергонезависимой памяти информации о количестве аварийных и нормальных отключений, введенных уставках, протоколов событий; учет наработки ЭУ с заданной даты;
    • работу в автоматизированных системах сбора данных и телеуправления (встроенные интерфейсы USB, RS-485);
    • индикацию токов контролируемой ЭУ на дисплее контроллера.
  • Контроллер ЭКТМ-Д изготавливается девяти номиналов: 1.5, 2,5, 5, 10, 25, 60, 125, 250 и 625, соответствующих пределу уставки номинального тока эксплуатированной электроустановки в амперах. Номинал контроллера ориентировочно выбирается в зависимости от номинального тока и мощности электроустановки.

Технические характеристики ЭКТМ-Д

Время задержки срабатывания защитного отключения Tо по току отсечки Iо регулируемое в пределах от 0 до 0.5 сек с шагом 0.05 сек
Погрешность задержки срабатывания защитного отключения по току отсечки не более +0.03 сек
Время задержки срабатывания защитного отключения Tmax по току по току максимальной защиты Imax регулируемое в пределах от 0.5 до 60 сек с шагом 0.5 сек
Время задержки срабатывания защитного отключения Tnom по току перегрузки Inom, недогрузки Imin , дисбалансу токов Dmax регулируемое в пределах от 1 до 250 сек с шагом 1 сек
Время задержки срабатывания защитного отключения при пуске электродвигателя Тп регулируемое в пределах от 1 до 250 сек с шагом 1 сек
Время задержки включения при перерыве электроснабжения электродвигателя Тсз регулируемое в пределах от 1 до 250 сек с шагом 1 сек
Время задержки на автоматический повторный пуск Тпв регулируемое в пределах от 1сек до 180 минут
Число попыток автоматического повторного пуска Nпв регулируемое в пределах от 1 до 250
Время запрета на повторное включение Тзпв регулируемое в пределах от 1сек до 180 минут
Управляющий контакт контроллера коммутирует электрическую цепь переменного тока от 0.01 до 5 А при напряжении до 250 В
Питание от сети переменного тока напряжением 180…420 В частотой 50±2 Гц
Мощность, потребляемая прибором от сети не более 3 Вт
Габаритные размеры контроллера, не более 106х95х58 мм (без датчиков тока)
Климатическое исполнение УХЛ3, для работы при температуре -40…+40°С при относительной влажности до 98% при +25°С. По желанию потребителя температурный диапазон может быть увеличен
Степень защиты IP60
Средний срок службы реле не менее 5 лет

Варианты исполнений

Серия Пределы контролируемых токов  Пределы регулирования режимных уставок по току отсечки Iо Пределы регулирования режимных уставок по току максимальной защиты Imax Габаритные размеры датчиков тока, мм Масса реле
диапазон диапазон шаг диапазон шаг внутр. внеш. высота
ЭКТМ-1.5Д 0…12,5А 0…12,5А 0,05 А 0…5 А 0,02 А 10 40 15 0,4 кг
ЭКТМ-2.5Д 0…25 А 0…25 А 0,1 А 0…10 А 0,04 А 10 40 15 0,4 кг
ЭКТМ-5Д 0…62,5 А 0…62,5 А 0,3 А 0…25 А 0,1 А 10 40 15 0,4 кг
ЭКТМ-10Д 0…125 А 0…125 А 0,5 А 0…50 А 0,2 А 24 54 18 0,5 кг
ЭКТМ-25Д 0…250 А 0…250 А 1 А 0…100 А 0,4 А 24 54 18 0,5 кг
ЭКТМ-60Д 0…625 А 0…625 А 3 А 0…250 А 1 А 24 54 18 0,5 кг
ЭКТМ-125Д 0…1250 А 0…1250 А 5 А 0…500 А 2 А 42 76 20 0,7 кг
ЭКТМ-250Д 0…2500 А 0…2500 А 10 А 0…1000 А 4 А 42 76 20 0,7 кг
ЭКТМ-625Д 0…6250 А 0…6250 А 20 А 0…2500 А 10 А 65 112 22 1,3 кг

Стандартный комплект поставки

  • Контроллер ЭКТМ-Д.
  • Кабель USB.
  • CD-диск с сервисной программой.
  • Паспорт.
