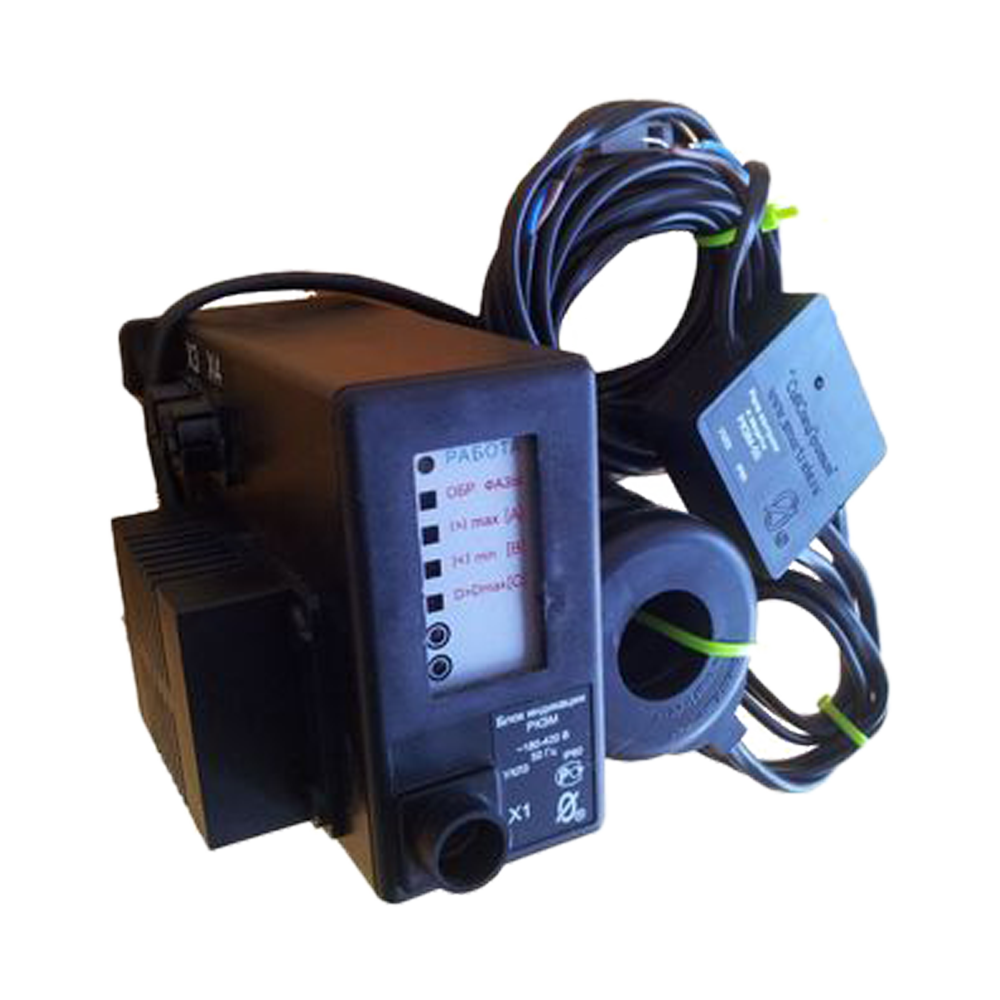

РКЗМ реле контроля и защиты

Скачать PDF

Цена (без учета НДС): 2660,00-3135,00 руб.

Описание

Реле контроля и защиты РКЗМ предназначено для установки в цепях питания трёхфазных электроустановок   (электродвигателей, трансформаторов и других ответственных агрегатов) с целью повышении их надежности и увеличения срока службы.

Устройство управления электродвигателями РКЗМ осуществляет контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов работы отключает ее.

Отключение происходит в следующих аварийных ситуациях:

  • При перегрузке по току.
  • При недогрузке  по току.
  • При недопустимом перекосе фаз по току.
  • При обрыве любой фазы.

Защитное отключение осуществляется путем размыкания цепи управления электромагнитного пускателя (контактора). В качестве управляющего ключа используется симметричный  тиристор (симистор), поэтому полярность подключения ключа в схему управлении  электродвигателя значении не имеет. Ключ гальванически изолирован  от цепей питания прибора, что дает возможность включения его в любой точке схемы управления электродвигателя.

Конструктивные особенности реле контроля и защиты РКЗМ:

  • Конструктивно прибор разделен на реле и блок индикации соединенные разъемной двухпроводной линией связи (допускается наращивать до 20 м).
  • Другой конструктивной особенностью прибора является внешний управляющий ключ (симистор), который вынесен из корпуса самого  прибора  и монтируется снаружи в отдельном съемном корпусе.
  • При выходе из строя ключ оперативно снимается и заменяется исправным без демонтажа прибора и датчиков тока, что значительно снижает трудоемкость ремонта и время простоя оборудования, при этом сам прибор остается исправным.
  • Кроме этого, за счёт вынесения управляющего ключа из корпуса, расширяется диапазон рабочих температур (-60...+60°С).

Характеристики реле РКЗМ:

  • Время задержки срабатывания защитного отключения Тзад – регулируемое в пределах от 3 до 250 сек.
  • Время задержки срабатывания защитного отключения при пуске электроустановки Тп - регулируемое в пределах от З до 250 сек.
  • Время задержки срабатывания защитного отключения при обрыве фазы фиксировано и составляет 3±0,2 сек.
  • Реле сохраняет в памяти значения контролируемых токов на момент защитного отключения, а также сохраняет информацию о причине аварии.
  • Реле регистрирует и сохраняет в памяти неограниченное время информацию о количестве и причинах аварийных отключений. Максимальное число регистрируемых аварийных отключений - 255.
  • Реле имеет режим автоматического сброса защиты через заданный интервал времени Тапп, регулируемый в пределах от 1 до 255 минут.
  • Реле имеет режим автоматического отключения электроустановки через заданный интервал времени Тmax, регулируемый в пределах от 1 до 255 минут.
  • Реле коммутирует электрическую цепь переменного тока от 0,03 до 1,5 А при напряжении от 180 до 420 В.
  • Питание прибора осуществляется от сети переменного тока напряжением от 180 до 420 В частотой (50±2) Гц.
  • Мощность, потребляемая прибором от сети - не более 2 Вт.
  • Длина шнура от корпуса реле до корпуса блока индикации 160±5 см (допустимо наращивать до 20 м).
  • Длина шнура от корпуса реле до датчиков 35±5 см.
  • Реле предназначено для работы при температуре окружающей среды -60...+60°С при относительной влажности до 98% при 25°С.
  • Средний срок службы реле - не менее 5 лет.

Пределы контролируемых токов в каждой из трёх фаз электроустановки

Пределы регулирования режимных установок по току перегрузки Imax, недогрузки Imin и дисбалансу токов Di

Габаритные размеры датчиков тока

Масса контроллера

Номинал

от (А)

до (А)

от (А)

до (А)

шаг (А)

внутр (мм)

внеш (мм)

высота (мм)

не более (кг)

РКЗМ-5

0.4

5

0.4

5

0.02

10

40

15

0.4

РКЗМ-25

2

25

2

25

0.1

24

54

18

0.5

РКЗМ-50

5

50

5

50

0.2

24

54

18

0.5

РКЗМ-250

20

250

20

250

1

42

76

20

0.7

РКЗМ-500

40

500

40

500

2

42

76

20

0.7

РКЗМ-900

80

900

80

900

4

65

112

22

1.3

Технические характеристики

Климатическое исполнение УХЛ3
Исполнение по степени защиты IP60
Установочные размеры, габаритные размеры Не более 70х80х105 мм (блока индикации), не более 20х50х50 мм (реле без датчиков тока)

Дополнительная комплектация, опции

  • Модуль КС (Реле обеспечивает включение внешнего сигнального устройства при достижении предаварийного и аварийного режимов, при подключении модуля КС.
  • Модуль М1 (Реле обеспечивает блокировку запуска электродвигателя при снижении сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня, при подключении модуля М1.
  • Модуль ИС (Реле обеспечивает включение светодиодного индикатора при достижении предаварийного и аварийного режимов, при подключении модуля ИС).
  • ПУ-02, ПУ-02М (Реле предназначено для работы совместно с пультами управления, обеспечивающими считывание данных и регулировку уставок защиты по бесконтактному проводному каналу связи. Один пульт может обслуживать неограниченное количество реле).
  • Адаптер USB (Реле работает совместно с адаптером USB, обеспечивающим передачу накопленных данных(без возможности программирования)в персональный компьютер ПК (ноутбук) и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени. Один Адаптер USB может обслуживать любое количество реле).
  • Мобильное устройство сбора данных УСИМ (Реле работает совместно с мобильным устройством сбора данных обеспечивающим оперативный сбор данных с приборов и их передачу в компьютер для последующей обработки и документирования.Одно устройство   может обслуживать любое количество реле).
  • Система СИРИУС (Реле работает совместно с системой радиального интерфейса удаленного сбора данных, используемой для удаленного (до 1000 метров) сбора информации о работе электроустановок).
  • Адаптер Ethernet (Реле работает совместно с Адаптером Ethernet, используемым для построения систем удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов и обеспечивающим согласование протокола передачи данных приборов защиты/мониторинга электрооборудования и протокола передачи сети Ethernet).
  • Адаптер RS-485 (Реле работает совместно с Адаптером RS-485, используемым для подключения прибора к информационным системам, работающим под управлением SCADA систем, реализующим протокол передачи данных MODBUS RTU).
