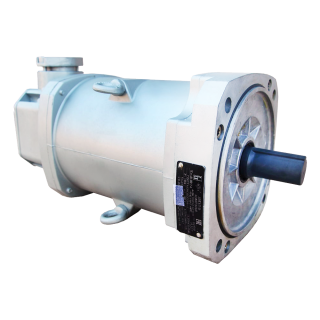

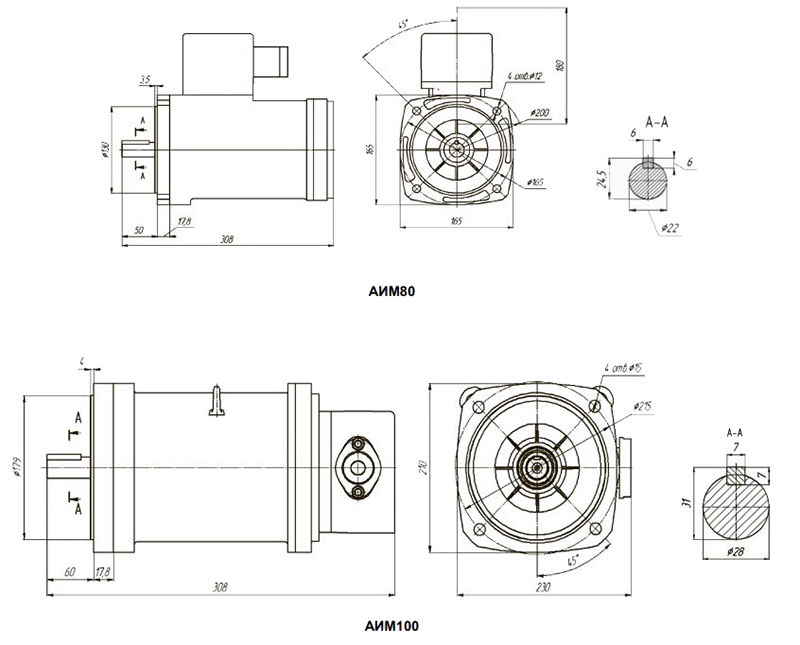

АИМ электродвигатели асинхронные взрывозащищенные

Скачать PDF

Назначение: Взрывозащищенные

Тип: Переменного тока асинхронный

Напряжение питания и род тока: ~ 380 В

Номинальная мощность: 0,55 кВт, 1,10 кВт, 1,50 кВт, 2,20 кВт, 4,00 кВт, 5,50 кВт

Номинальная частота вращения: 1500 об/мин, 3000 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные электродвигатели АИМ представляют собой приборы закрытого исполнения с естественным охлаждением и встроенной температурной защитой.

Промышленные электродвигатели АИМ предназначены для работы во взрывоопасных зонах класса 1 и 2, в которых возможно образование паро- и газовоздушных взрывоопасных смесей категории IIA и IIB группы Т4 по ГОСТ 60079-2011. Коробка выводов - защита вида «d» по ГОСТ IEC 60079.1-2011.

Особенности асинхронных электродвигателей АИМ:

  • Номинальный режим работы: S2 продолжительностью работы 20 мин либо S3 ПВ25%, время цикла 60 мин.
  • Класс нагревостойкости изоляции “F” по ГОСТ 8865-93.
  • Сейсмостойкое исполнение: сохраняет работоспособность во время и после сейсмического воздействия 10 баллов (по шкале MSK-64).
  • В структуре обозначения асинхронных электродвигателей АИМ установочный размер по длине станины расшифровывается как:
    • S – короткая.
    • M – средняя.
    • L – длинная.
    • Отсутствие буквы – единые установочные размеры для статоров (А или В).
  • Совместно с установочным размером по длине станины (или вместо него) модификация может содержать обозначение варианта длины сердечника статора (А – короткая, В – длинная). Отсутствие буквы означает, что при данном установочном размере (S, M или L) выполняется только одна длина сердечника.
  • При выборе взрывозащищенного электродвигателя АИМ учитывается специфика приводного механизма, условия эксплуатации и множество других параметров – для подбора оптимального варианта следует ориентироваться на таблицу «Варианты исполнения», представленную ниже.

Технические характеристики

Номинальный режим работы S2 - Номинальный кратковременный режим, S3 - Повторно-кратковременный номинальный режим
Число полюсов 2, 4
Коэффициент полезного действия (КПД) 70-82%
Коэффициент мощности cos φ 0,72-0,92
Отношение пускового тока к номинальному току (Iпуск/Iном) 3,8-7,0
Отношение пускового момента к номинальному моменту (Мпуск/Мном) 2,5-3,5
Отношение максимального момента к номинальному моменту (Мmax/Мном) 2,7-3,4
Отношение минимального момента к номинальному моменту (Мmin/Мном) 2,5-3,3
Скольжение (S) 5-11%
Климатическое исполнение УХЛ1
Исполнение по степени защиты IP67
Монтажное исполнение IM3041
Высота оси вращения 80, 100

Структура обозначения, пример заказа

АИМ
80
А
S
2
УХЛ1
380
IM3041

Монтажное исполнение

Напряжение питания, В

Климатическое исполнение по ГОСТ и категория размещения

Число полюсов

Установочный размер по длине станины (S, M, L)

Вариант длины сердечника (А, В)

Высота оси вращения в мм

Обозначение серии

Варианты исполнений

Типоразмер
двигателя

Мощность,
кВт

КПД,
%

cos φ

Скольжение,
%

Мп/Мн

Мmax/Мн

Мmin/Мн

Iп/Iн

Синхронная частота вращения 3000 об/мин

АИМ80А2

1,5

79

0,87

7

2,9

2,9

2,6

5,6

АИМ80А2К

1,1

80

0,9

6

2,7

2,8

2,5

5,8

АИМ80АА2К

0,55

80

0,9

5

2,8

3,2

2,5

6,5

АИМ80В2

2,2

80

0,92

8

2,5

2,7

2,5

5,5

АИМ100S2

4

82

0,86

6,5

2,5

2,7

2,5

7

АИМ100L2

5,5

80

0,82

7

2,7

2,8

2,6

7

Синхронная частота вращения 1500 об/мин

АИМ80А4

1,1

72

0,72

6

2,9

3

2,7

5

АИМ80А4К

0,55

72

0,82

11

2,8

2,8

2,6

4,2

АИМ80В4

1,5

70

0,8

14

2,7

2,8

2,6

3,8

АИМ100S4

2,5

80

0,8

8

3,3

3,4

3,3

5,2

АИМ100L4

4

80

0,73

9

3,5

3

2,9

5

Стандартный комплект поставки

  • Электродвигатель АИМ.
  • Паспорт.
