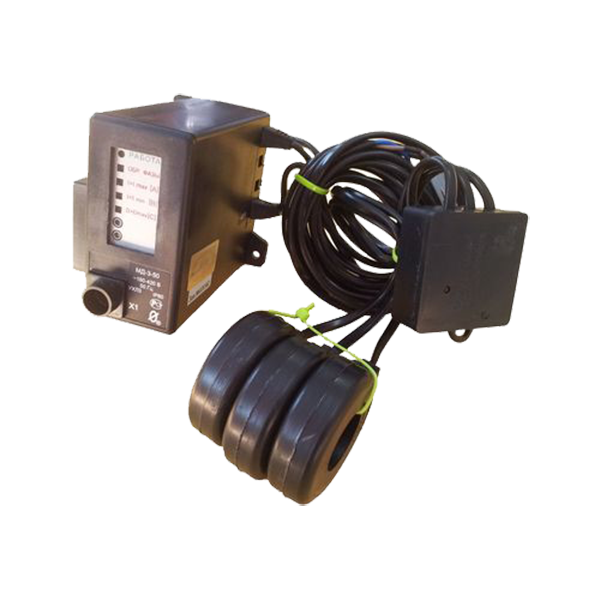

МД-3 монитор двигателя

Мониторы двигателя МД-3 предназначены для программного управления  в реальном масштабе времени штанговыми глубинными насосами (ШГН) и мониторинга их работы.

Монитор МД-3 обеспечивает:

• Автоматическое включение / отключение ШГН  по суточной программе в реальном масштабе времени (до 4 циклов в течение суток).
• Автоматическое разрешение / запрещение работы ШГН в любой день месяца в соответствии с программой месячного календаря.
• Защитное отключения электродвигателя ШГН при возникновении  следующих аварийных ситуаций:
  • При перегрузке по току.
  • При недогрузке по току.
  • При неполнофазном режиме работы (обрыве  фазы).
  • При недопустимом перекосе фаз по току.
• Регистрацию даты, времени и контролируемых режимов промышленного электродвигателя на момент аварийного отключения, причины отключения.
• Учет наработки электродвигателя ШГН с заданной даты.
• Учет условного энергопотребления электродвигателя ШГН с заданной даты.
• Измерение среднего тока Is  и разбалансировки по току Ds.
• Индикацию причины  аварийного отключения.
• Непрерывное накопление в собственной памяти (журнале событий) статистических данных о работе электродвигателя ШГН. Регистрируется информация о запусках, нормальных и аварийных отключениях электродвигателя, перерывах и отключениях электроснабжения с фиксацией даты и времени событий и их параметров: контролируемых токов и причины аварии на момент аварийного отключения, пускового тока  и времени выхода на режим  электродвигателя ШГН при каждом его запуске, длительности перерыва электроснабжения, ведется учет времени наработки, числа нормальных и аварийных отключений электродвигателя, условного энергопотребления  и ряд других параметров. Данные журнала событий монитора могут быть считаны в персональный компьютер (ПК) для обработки и документирования.
• Мониторинг работы электродвигателя  в реальном масштабе времени ШГН с помощью ПК.

Характеристики монитора двигателя МД-3:

• Время задержки срабатывания защитного отключения Tnom по току перегрузки Inom, недогрузки Imin , дисбалансу токов Dmax  - регулируемое в пределах от  1 до 250 сек. с шагом  1 сек.
• Время задержки срабатывания защитного отключения при пуске электродвигателя Тп - регулируемое в пределах от 1 до 250 сек. с шагом  1 сек.
• Время задержки срабатывания защитного отключения при обрыве фазы  фиксировано и составляет  3 сек.
• Время задержки включения при перерыве электроснабжения  электродвигателя Тсз - регулируемое в пределах от 1 до 250 сек. с шагом  1 сек.
• Управляющий контакт монитора МД-3 коммутирует электрическую цепь переменного тока от 0.03 до 2 А при напряжении до 420 В.
• Питание монитора осуществляется от сети переменного тока напряжением в пределах от 180  до 420 В частотой (50 ± 2) Гц.
• Мощность, потребляемая  монитором от сети, не более 2 Вт.
• Длина кабеля от монитора до датчиков тока: 800 ± 50 мм.
• Монитор предназначен для работы при температуре окружающей среды от -60...+60°С при относительной влажности до 98% при 25°С.
• Средний срок службы - не менее 5 лет.
