RA-20GM мотор-редуктор цилиндрический

Скачать PDF

Напряжение питания и род тока: = 12 В, = 24 В

Номинальная мощность: менее 0,1 кВт

Номинальная частота вращения: 6700 об/мин, 7400 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Мотор-редуктор RA-20GM​​ состоит из реверсивного коллекторного двигателя постоянного тока и цилиндрического редуктора. Выпускается в двух исполнениях RA-20GM-03TYPE и RA-20GM-04TYPE с разными передаточными числами редуктора.

Области применения: средства автоматизации и системы управления, устройства регулирования, автоматические и автоматизированные системы управления, следящие мини-приводы, средства обработки и представления информации, специальные инструменты, медицинская техника.

Особенности цилиндрического мотор-редуктора RA-20GM:

  • Электродвигатель необслуживаемый.
  • Температурный диапазон эксплуатации от -10°С до +50°С.
  • Модуль зубчатых колес 0,25 мм.
  • Внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3.
  • Допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74.
  • Средний ресурс мотор-редукторов 4000 часов.
  • Гарантийный срок 12 месяцев.

Для управления мотор-редуктором рекомендуем контроллер BMD-20DIN.

Технические характеристики

Номинальный режим работы S1 - Продолжительный номинальный режим
Номинальный ток (Iном) <200 мА; <110 мА
Номинальный момент (Мном) 22 г*см
Климатическое исполнение У3.1
Исполнение по степени защиты IP20

Варианты исполнений

Электродвигатели RA-20GM без редуктора

RA-20GM

03TYPE

04TYPE

Напряжение питания, В

12

24

Номинальный крутящий момент, г*см

22

22

Номинальная скорость, об/мин

6700

7400

Номинальный ток, мА

200

110

Скорость холостого хода, об/мин

8000

9000

Ток холостого хода, мА, не более

50

30

Мощность, Вт

1,5

1,7

Электродвигатели RA-20GM с редуктором

Передаточное число редуктора

10

12,5

18

29

42

52

67

80

99

120

150

179

225

275

350

430

549

689

794

866

Крутящий момент, кг*см

0,16

0,20

0,25

0,41

0,51

0,62

0,81

0,86

1,1

1,3

1,5

1,77

1,8

Длина редуктора L, мм

16,5

20

21,8

25,3

RA-20GM-03TYPE

Скорость, об/мин

655

525

364

226

159

129

100

84

67

56

45

37

31

25,5

20,5

16,6

13,1

10,5

9,3

86

RA-20GM-04TYPE

Скорость, об/мин

720

580

403

250

176

142

110

93

74

62

49,5

41

34

28,8

23

18,5

15

12

10,5

9,2

Радиальное биение вала, не более мм

0,05

Осевое биение вала, не более мм

0,3

Осевое усилие на вал, не более кг

0,4

Радиальное усилие на вал на расстоянии 10мм от фланца, не более кг

0,5

Стандартный комплект поставки

  • Мотор-редуктор RA-20GM.
  • Паспорт.

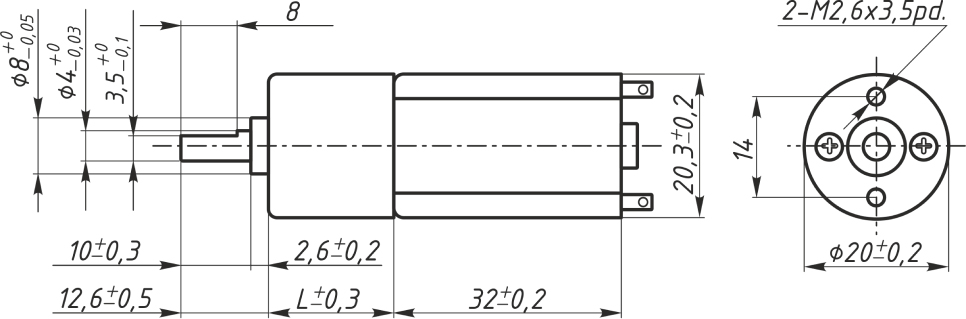

Габаритный чертеж мотор-редуктор RA-20GM

Габаритный чертеж мотор-редуктор RA-20GM
