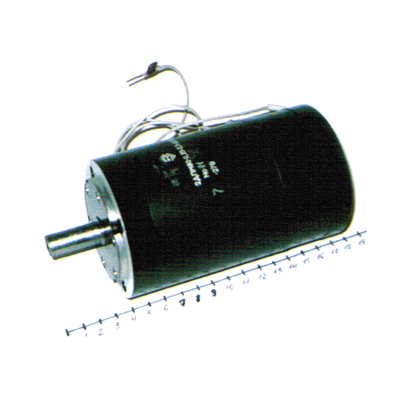

2ДПМ-80-0,35-2,5-Д00В электродвигатель постоянного тока моментный

Скачать PDF

Назначение: Для автоматизации

Тип: Постоянного тока с возбуждением от постоянных магнитов

Напряжение питания и род тока: = 27 В

Номинальная мощность: менее 0,1 кВт

Номинальная частота вращения: 2200 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Электродвигатель постоянного тока с возбуждением от постоянных магнитов 2ДПМ-80-0,35-2,5-Д00В применяется в механизмах управления рабочими органами промышленных роботов и в комплектных транзисторных электроприводах.

Двигатели со встроенным тахогенератором, имеют два вылета вала и соединители.

Особенности двигателей 2ДПМ-80-0,35-2,5-Д00В

  • Высокая равномерность вращения, диапазон регулирования 1:10000.
  • Высокая динамика при переходных режимах, обусловленная высокой кратностью отношения вращающего момента к моменту инерции.
  • Высокая теплоемкость обеспечивает стойкость к большим перегрузкам в течение длительного времени.
  • Высокий вращающий момент при малых скоростях, что обеспечивает непосредственное соединение вала с исполнительным механизмом.
  • Выдерживают большие перегрузки.
  • Сохраняют работоспособность в условиях длительной эксплуатации.
  • Конструкция щеточно-коллекторного узла обеспечивает надежную коммутацию в условиях больших ускорений и перегрузок.
  • Двигатели рассчитаны как на высокую скорость в диапазоне ускоренных подач, так и на работу в тяжелых режимах в диапазоне малых скоростей.

Технические характеристики

Полезная мощность

60 Вт

Напряжение питания

27±2,7 В

Номинальный вращающий момент

0,35 Нм

Потребляемый ток

4,0 А

Номинальная чистота вращения

2200+330 об/мин

Режим работы

S1, S2, S3, S5, S7

Гарантийная наработка

3000 час

Масса

2,65 кг

Номинальные данные тахогенератора

Напряжение питания

15 В

Крутизна выходного напряжения

2,25 мВ/об/мин

Частота вращения

до 4000 об/мин

Номинальное нагрузочное сопротивление

20 кОм

Максимальный пусковой ток

9 А

Крутизна изменения выходного напряжения тахогенератора, не менее

2,5 мВ/об/мин

Стандартный комплект поставки

  • Электродвигатель 2ДПМ-80-0,35-2,5-Д00В.
  • Паспорт.

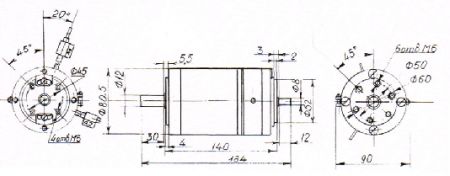

Габаритный чертеж электродвигателей 2ДПМ-80-0,35-2,5-Д00В

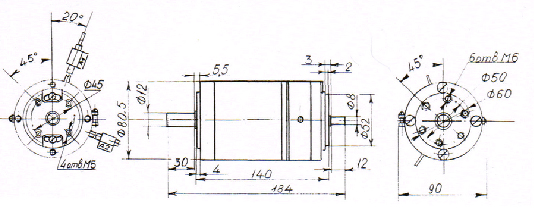

Габаритный чертеж 2ДПМ-80-0,35-2,5-Д00В
