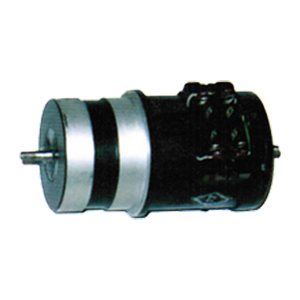

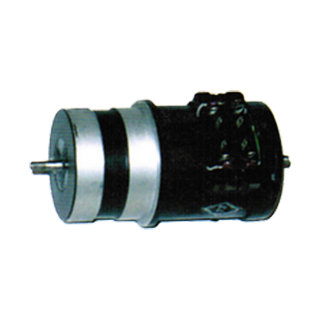

8МВТ-Е-10П вращающийся трансформатор

Скачать PDF

Назначение: Для автоматизации

Цена (без учета НДС): По запросу руб.

Описание

Вращающийся трансформатор 8МВТ-Е-10П (ВБ 0.318.052 ТУ)- это индукционная импульсная машина с неявно выраженными полюсами, возбуждение которой производится переменным синусоидальным током. На статоре и роторе находятся по две обмотки, оси которых сдвинуты на 90 электрических градусов.

Предназначен для использования в качестве синусно-косинусного или линейного устройства, что определяется в зависимости от способа подключения обмоток.

Техническими условиями устанавливаются единые требования на двигатели, изготавливаемые для комплектования объектов специальной техникой как для внутрироссийских, так и для экспортных поставок.

Технические характеристики

Минимальная наработка

4000 час

Диапазон рабочих частот

380…525 Гц

Номинальная частота напряжения возбуждения

400 Гц

Номинальное напряжение возбуждения

50±2,5 В

Полное входное сопротивление холостого хода

800±80 Ом

Коэффициент трансформации

1,0

Погрешность зависимости синусной и косинусной зависимости

0,2%

Температура окружающей среды

-60…+85°С

Относительная влажность воздуха

98% при 40°С

Ударные нагрузки

118 м/с2

Вибрационные нагрузки

  • частотой

до 200 Гц

  • ускорением

59 м/с2

Масса, не более

0,22 кг

Стандартный комплект поставки

  • Трансформатор 8МВТ-Е-10П.
  • Паспорт.

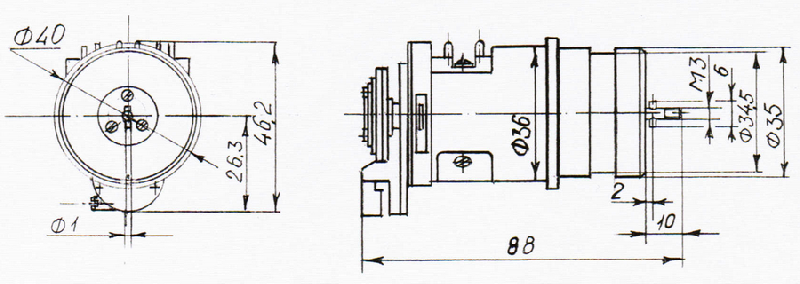

Габаритный чертеж трансформатора 8МВТ-Е-10П

Габаритный чертеж трансформатора 8МВТ-Е-10П
