ДАК электродвигатели асинхронные однофазные

Скачать PDF

Назначение: Для автоматизации

Тип: Переменного тока асинхронный

Напряжение питания и род тока: ~ 220 В

Номинальная мощность: 0,12 кВт, 0,18 кВт, менее 0,1 кВт

Номинальная частота вращения: 1300 об/мин, 1370 об/мин, 1380 об/мин, 2700 об/мин

Цена (без учета НДС): По запросу руб.

Описание

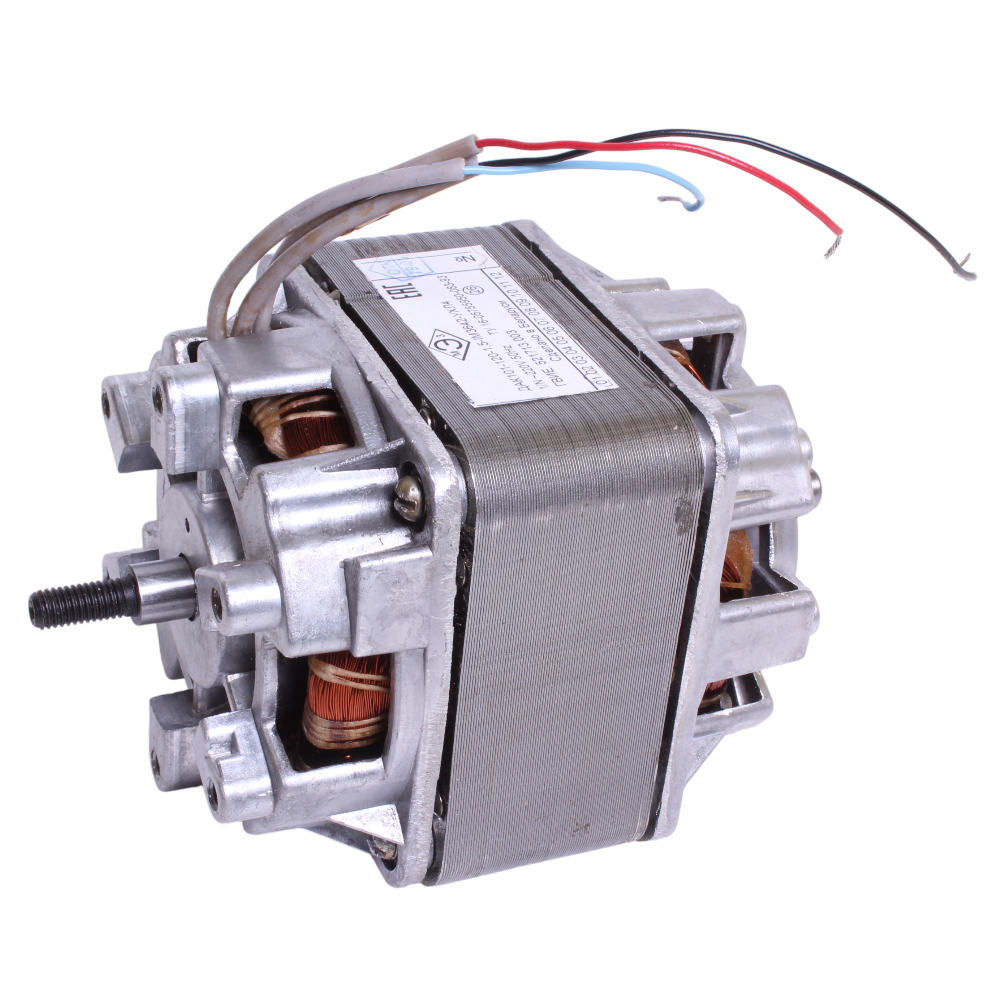

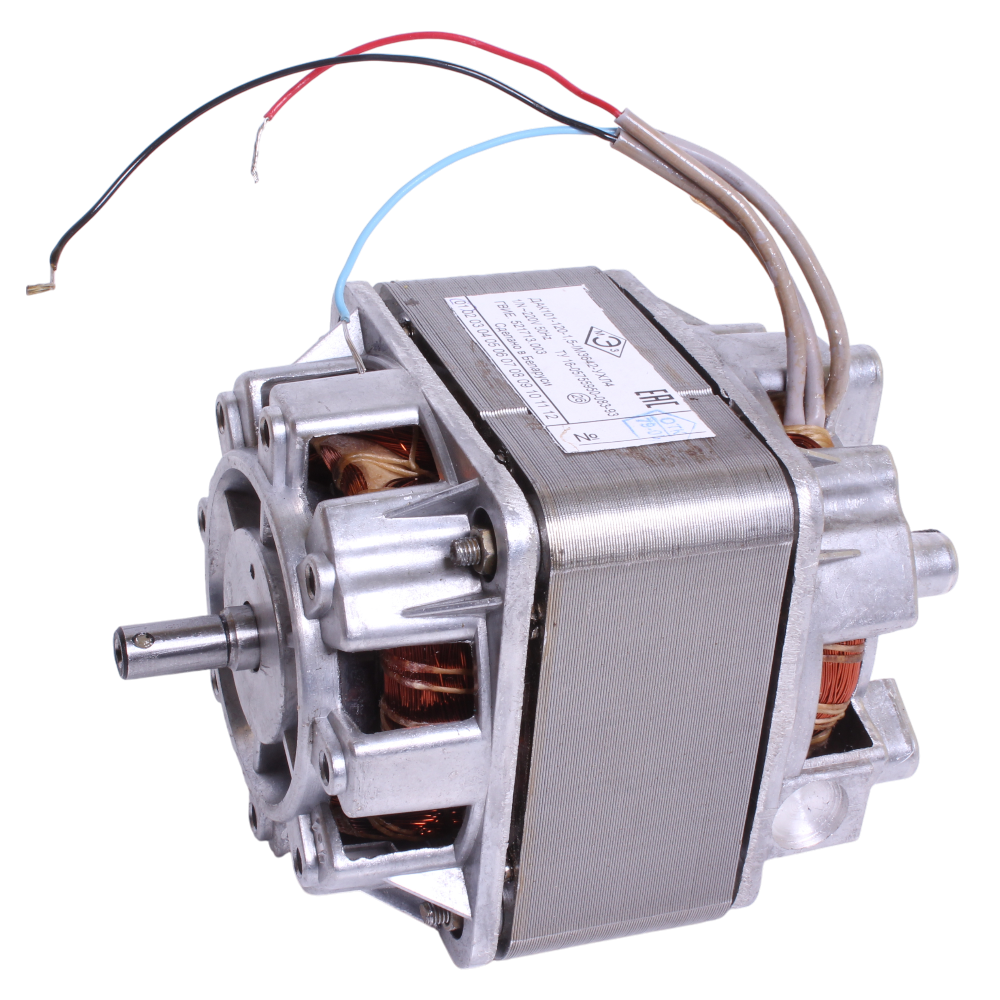

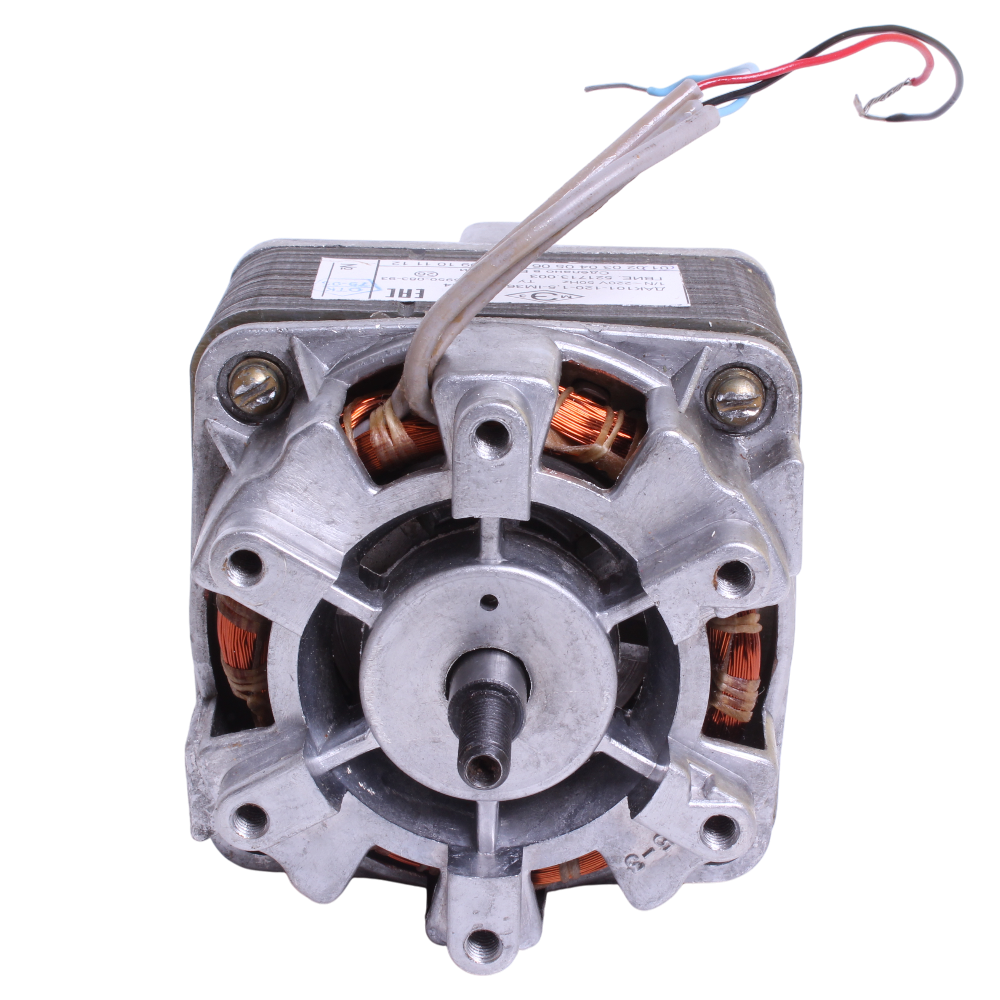

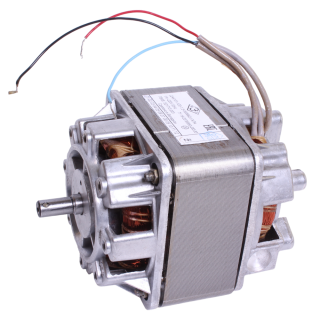

Электродвигатели ДАК являются комплектующими для изделий бытового и промышленного назначения (электросоковыжималки, стиральные машины, электроинструмент и т.п.). Данные электродвигатели малой мощности изготавливаются по ТУ16-05755950-083-93. Обозначение ДАК расшифровывается как Двигатель Асинхронный Конденсаторный.

Асинхронные электродвигатели ДАК состоят из статора с распределенной обмоткой, ротора с валом, подшипниковых щитов. В двигатели встроены подшипники скольжения. Исполнение двигателей ДАК по способу монтажа:

  • IМ3681 - любое направление вала с одним цилиндрическим концом.
  • IМ3682 - любое направление вала с двумя цилиндрическими концами.
  • Для двигателей ДАК86-40-3, ДАК86-60-3, ДАК86-90-3 возможны исполнения по способу монтажа:
    • IМ8221 - вертикальный вал с одним цилиндрическим концом, выходной конец вала направлен вверх.
    • IМ9209 - горизонтальный вал с прочими исполнениями концов вала.

Технические характеристики

Номинальный режим работы S1 - Продолжительный номинальный режим
Коэффициент полезного действия (КПД) 35...55%
Коэффициент мощности cos φ 0,80...0,96
Номинальный ток (Iном) 0,4...1,7 А
Отношение пускового тока к номинальному току (Iпуск/Iном) 2,0...3,5
Отношение пускового момента к номинальному моменту (Мпуск/Мном) 0,55...1,0
Отношение максимального момента к номинальному моменту (Мmax/Мном) 1,6...2,0
Метод охлаждения IC01 по ГОСТ20459-87
Климатическое исполнение УХЛ4
Исполнение по степени защиты IP10
Монтажное исполнение IM3641, IM3642, IM8221, IM9209
Вес 2,3...4,8 кг

Структура обозначения, пример заказа

ДАК
86
25
1,5
УХЛ4
220
IM3642

Монтажное исполнение: IM3641, IM3642 (IM8221, IM9209 - для ДАК-86-40-З, ДАК-86-60-З, ДАК86-90-З)

Напряжение питания

Климатическое исполнение по ГОСТ и категория размещения

Синхронная частота вращения, тыс. об/мин: 1,3; 1,37; 1,38; 2,7

Номинальная мощность, Вт: 25, 40, 60, 90, 120, 180

Размер корпуса электродвигателя, мм: 86, 101

Серия

Варианты исполнений

Серия

Ном. мощность, кВт

Ном. частота вращения, об/мин

КПД, %

cos ϕ

Ном. ток, А

Отношение пускового тока к номинальному

Отношение максимального момента к номинальному

Отношение пускового момента к номинальному

Ср, мкФ/В

Масса, кг

Номер схемы

ДАК 86-25-1,5

0,025

1300

35

0,95

0,40

2,0

1,90

1,00

2/500

2,30

1

ДАК 86-40-3

0,04

2700

45

0,95

0,40

3,5

2,00

1,00

4/400

2,50

4

ДАК 86-60-3

0,06

2700

45

0,96

0,65

3,5

1,75

1,00

4/500

2,35

1 или 2

ДАК 86-90-3

0,09

2700

52

0,90

0,90

3,0

1,60

0,70

4/500

2,35

1 или 2

ДАК 101-120-1,5

0,12

1380

52

0,85

1,15

2,8

1,70

0,55

6/500

3,85

2

ДАК 101-120-3

0,12

2700

52

0,80

1,40

2,6

1,75

0,70

15/250

3,10

3

ДАК 101-180-1,5

0,18

1370

55

0,87

1,70

2,7

1,75

0,65

8/500

4,80

1 или 2

ДАК 101-180-3

0,18

2700

55

0,88

1,70

3,0

1,75

0,70

22/250

3,55

3

Стандартный комплект поставки

  • Электродвигатель ДАК.
  • Паспорт.

Габаритные размеры электродвигателей ДАК

Электродвигатели ДАК габариты

Серия Размеры, мм
b30 d1 d2 d20 d22 d25 L1 L2 L38
ДАК-86-25-1,5 86 7; 10 7; 10 75 М5 60 15; 30 22 100,5
ДАК-86-40-3
ДАК-86-60-3
ДАК-86-90-3
ДАК-101-120-1,5 101 10; 12 10; 12 85 М6 70 30; 60 23 118,0
ДАК-101-120-3 103,0
ДАК-101-180-1,5 133,0
ДАК-101-180-3 113,0

Схемы включения

Электродвигатели ДАК работают с конденсаторами, которые могут входить в комплект поставки (схемы включения приведены ниже).

Электродвигатели ДАК съема включения

Дополнительная комплектация, опции

По согласованию с заказчиком двигатели ДАК могут изготавливаться со следующими изменениями:

  • Одним или двумя выходными концами вала.
  • Измененными размерами и конструктивными элементами выходных концов вала.
  • Разным количеством присоединительных отверстий на щитах (2, 4, 6, 8).
  • Измененными длинами выводных проводов.

В каждом конкретном случае применения однофазного электродвигателя ДАК должен рассматриваться вопрос о необходимости вентилятора для охлаждения.
