ДСО-32, ДСОР-32 электродвигатели тихоходные синхронные многополюсные

Скачать PDF

Назначение: Для автоматизации

Тип: Переменного тока синхронный

Напряжение питания и род тока: ~ 12 В, ~ 24 В, ~ 40 В, ~ 60 В, ~ 110 В, ~ 127 В, ~ 220 В

Цена (без учета НДС): По запросу руб.

Описание

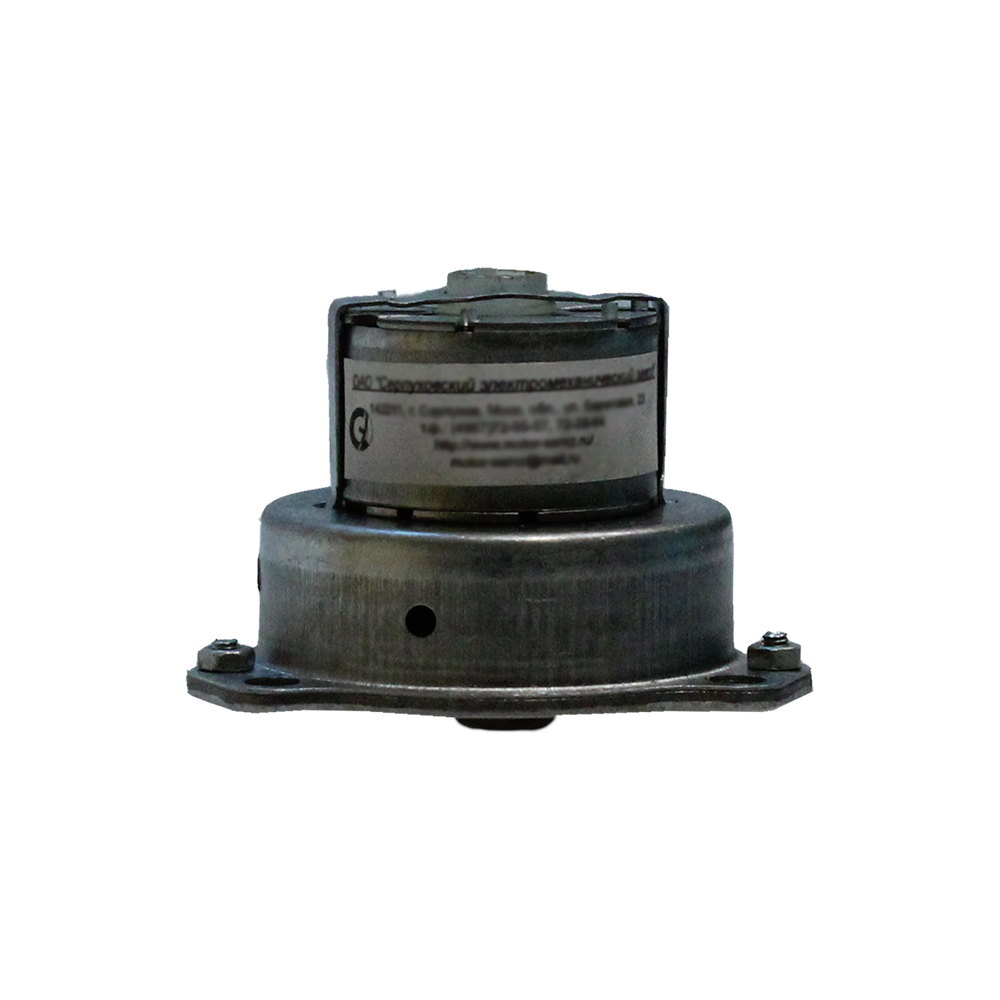

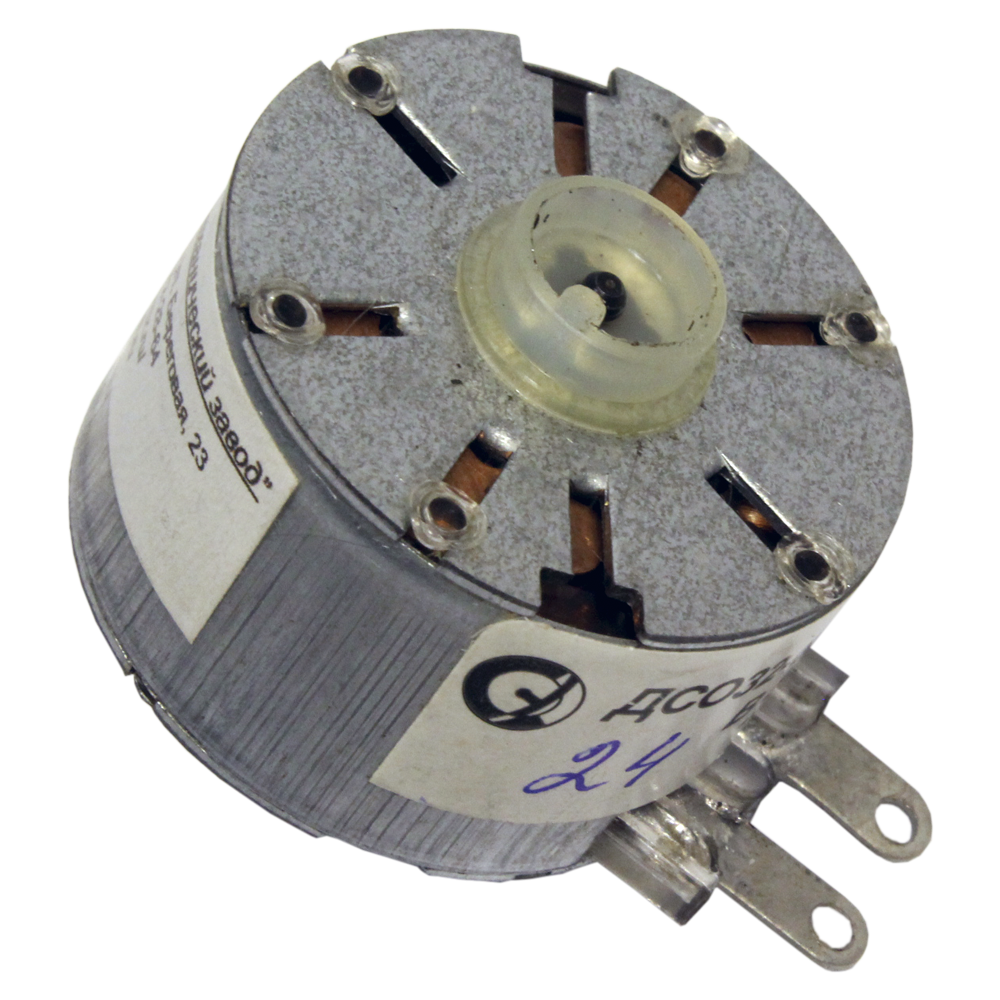

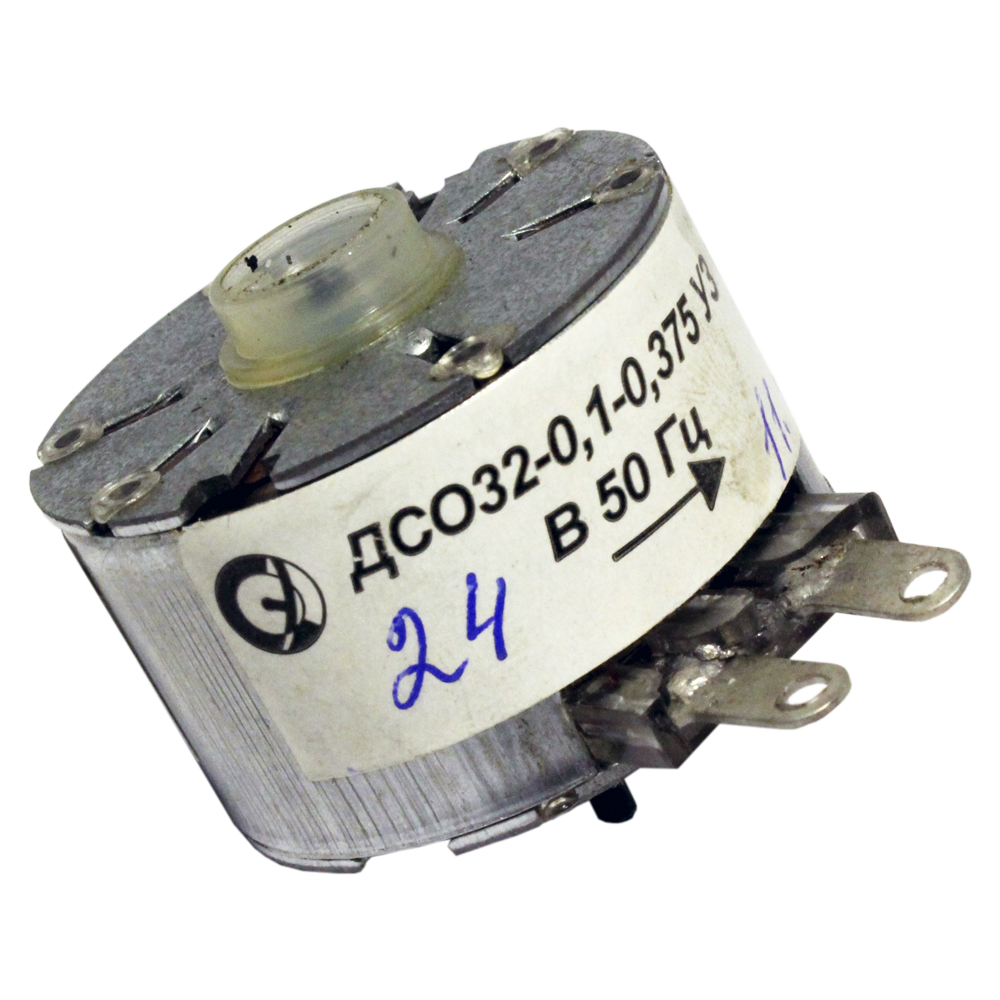

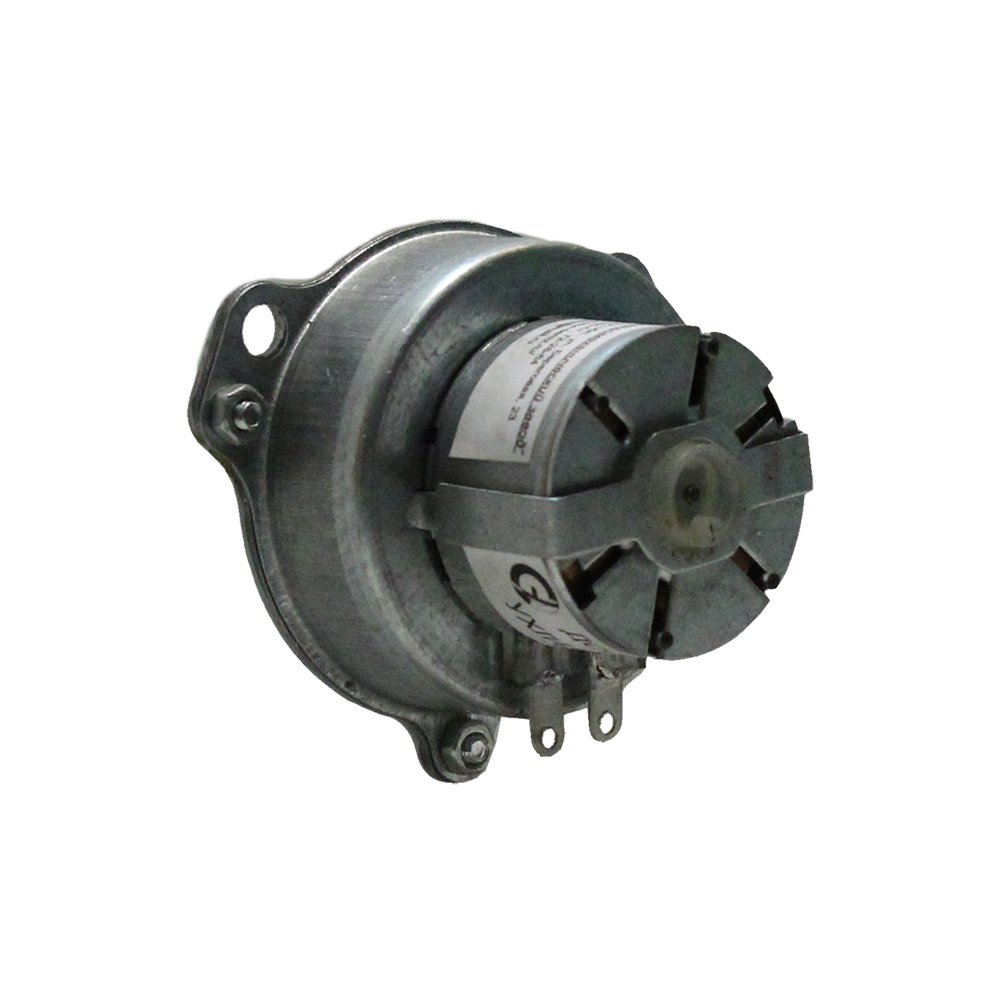

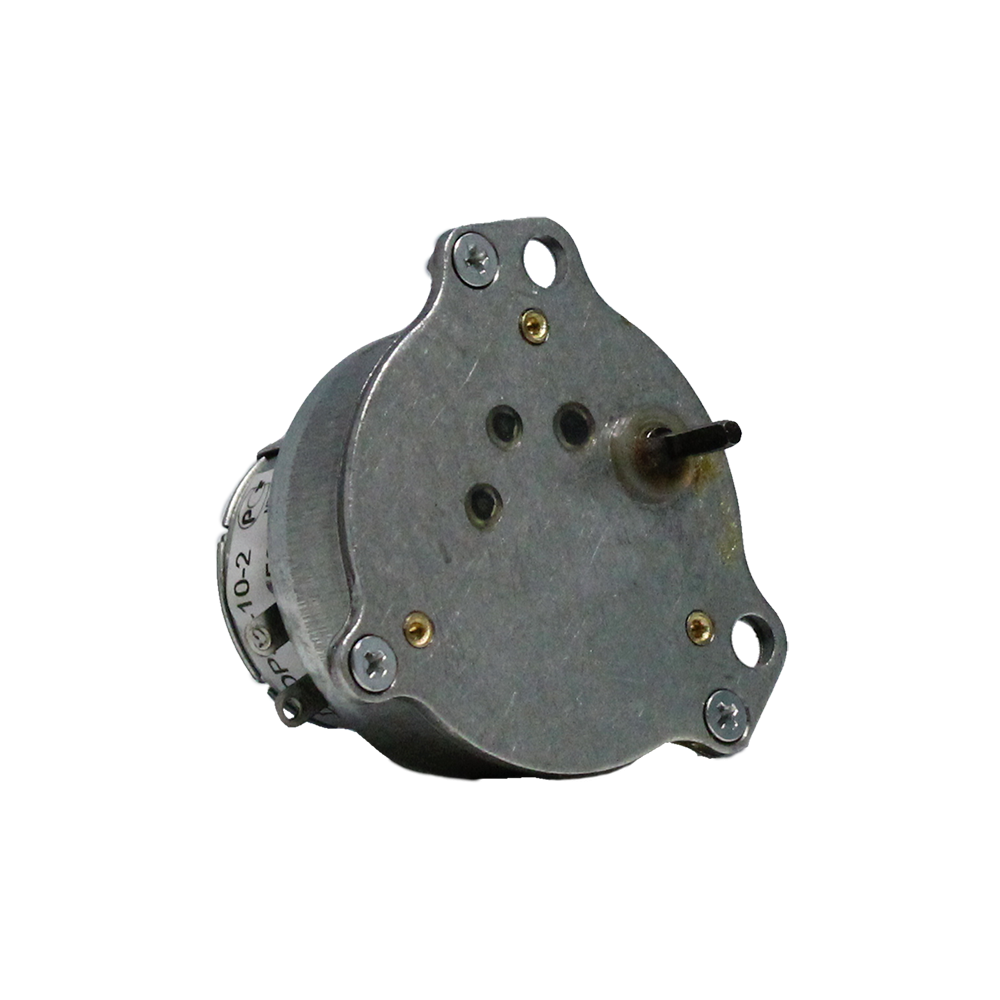

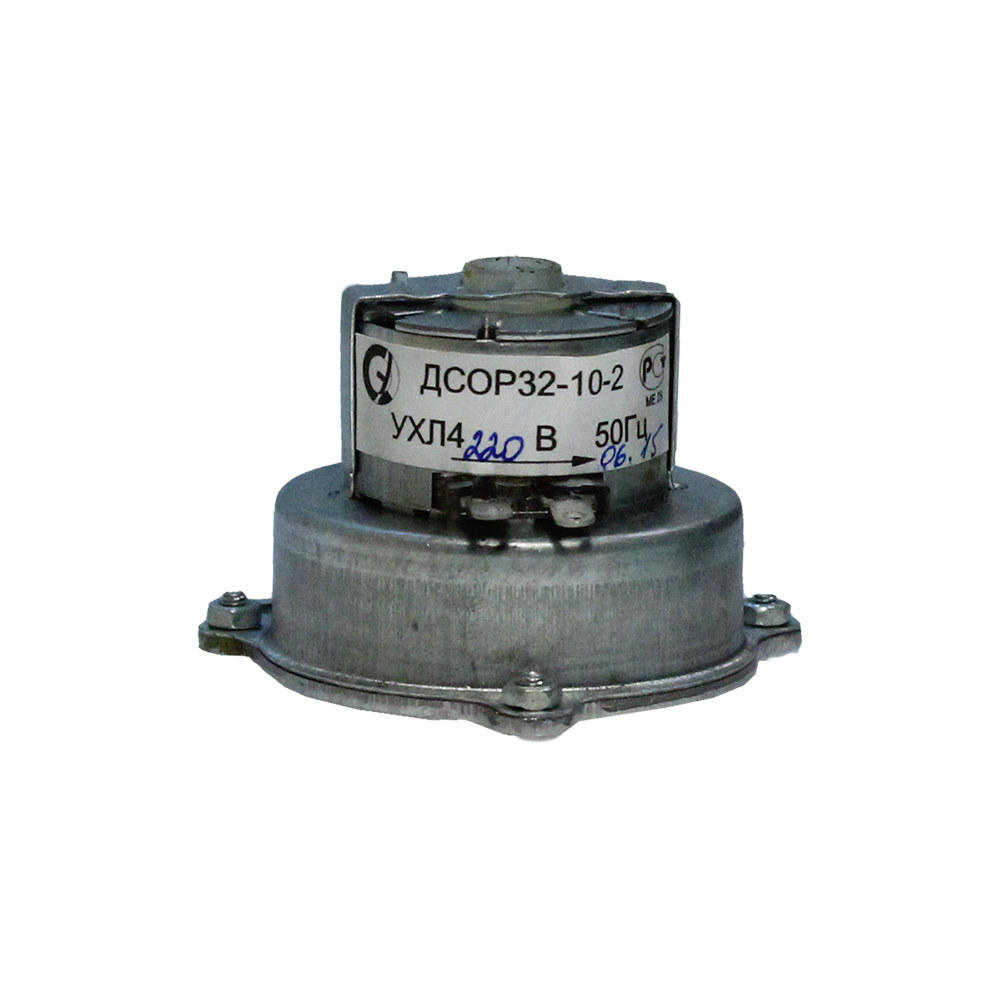

Электродвигатели тихоходные синхронные многополюсные однофазные типа ДСО-32 (без редуктора) и ДСОР-32 (с редуктором)  применяются в приборах и средствах промышленной автоматики, бытовых приборах, реле времени.

  • Питаются от однофазной сети переменного тока частотой 50 или 60 Гц.
  • Оснащены надежным однонаправленным пуском без каких либо устройств.
  • Работают в следующих режимах – продолжительный S1 по ГОСТ 183-74 или повторно-кратковременный с частыми пусками.

Технические характеристики

Номинальный режим работы S1 - Продолжительный номинальный режим, S4 - Повторно-кратковременный номинальный режим с частыми пусками
Потребляемая мощность 3 ВА
Климатическое исполнение O4, Т3, У3, УХЛ4
Исполнение по степени защиты IP20, IP30
Вес 0,068...0,18 кг

Варианты исполнений

Параметры

Модели

ДСО-32-0,08-0,450

ДСО-32-0,1-0,375

ДСОР-32-0,4-60

ДСОР-32-0,32-72

ДСОР-32-10-2,4

ДСОР-32-10-2

ДСОР-32-25-0,2

ДСОР-32-30-1/300

Напряжение питания, В

12, 24, 40, 60, 110, 127, 220

Номинальная частота напряжения питания, Гц

60

50

50

60

60

50

50

50

Номинальная частота вращения, мин -1

450

375

60

72

2,4

2

0,2

1/300

Наличие редуктора

Без редуктора

С редуктором

Диаметр выходного вала редуктора, мм, d (см. рис)

-

-

3

3

3

3

5

5

Высота лыски выходного вала редуктора, мм, h (см рис)

-

-

2,5

2,5

2,5

2,5

4

4

Направление вращения, мин -1

Левое или правое (указывается при заказе)

Номинальный вращающий момент, Н*м, (гс*см)

0,0008 (8)

0,001 (10)

0,004 (40)

0,0032 (32)

0,001 (1000)

0,001 (1000)

0,25 (2500)

0,3 (3000)

Максимальный вращающий момент, Н*м, (гс*см)

0,001 (10)

0,0013 (13)

0,0048 (48)

0,0038 (38)

0,12 (1200)

0,15 (1500)

0,25 (2500)

0,3 (3000)

Потребляемая мощность, ВА

3

Класс защиты

0 по ГОСТ 12.2.007.0-75

Степень защиты

IP30 по ГОСТ 17494-87

IP20 по ГОСТ 17494-87

Виды климатических исполнений

УЗ и ТЗ по ГОСТ 15150-59

УХЛ4 и О4 по ГОСТ 15150-69

Вес, кг, не более

0,068

0,068

0,16

0,16

0,165

0,165

0,17

0,18

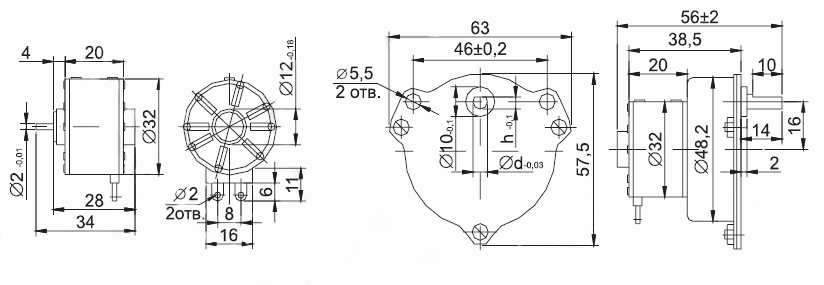

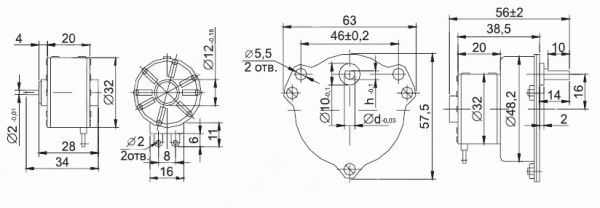

Габаритные и присоединительные размеры ДСО-32 и ДСОР-32

ДСО-32, ДСОР-32 габаритные размеры



Чтобы правильно подобрать электродвигатели ДСО-32 и ДСОР-32, узнать стоимость ДСО-32 или купить ДСОР-32, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-electroprivod.ru.
