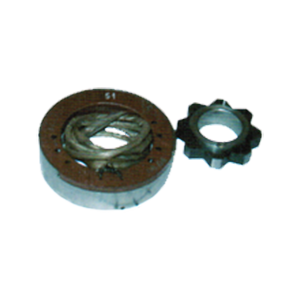

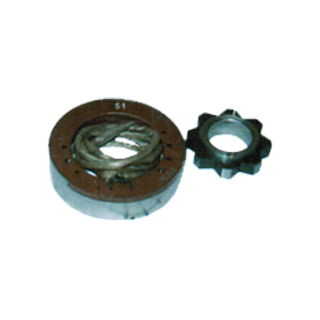

ВТ-60-12-0,4-0,16 вращающийся трансформатор

Скачать PDF

Назначение: Для автоматизации

Напряжение питания и род тока: ~ 12 В

Номинальная частота вращения: 5000 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Вращающиеся трансформаторы ВТ-60-12-0,4-0,16 служат в качестве элементов, преобразующих угол поворота какого-либо элемента в электрический сигнал, амплитуда которого пропорциональна либо синусу угла поворота, либо косинусу, либо самому углу, частота сигнала равна частоте питающей сети.

На статоре и на роторе по две распределенных обмотки, магнитные оси которых расположены в пространстве под углом 90 градусов относительно друг друга. Питание подается в обмотку, расположенную на том узле, который имеет 20 пазов. У вращающихся трансформаторов большого габарита таким узлом является ротор, а у трансформаторов малого габарита - статор.

Трансформатор вращающийся бесконтактный, встраиваемого исполнения предназначен для работы в качестве датчика углового положения.

Технические характеристики

Минимальная наработка

25000 час

Класс точности

5, 10, 20

Номинальный коэффициент трансформации

0,16

Диапазон рабочих частот

900…4400 Гц

Напряжение возбуждения

12 (+1,2/-0,35) В

Диапазон рабочих напряжений возбуждения

0,06…13,2 В

Номинальная частота возбуждения

200 Гц

Число электрической редукции

8

Режим работы

S1

Максимальная частота вращения

5000 об/мин

Температура окружающей среды

-60…+95°С

Относительная влажность воздуха

98% при 35°С

Атмосферное давление

10-6 мм.рт.ст

Масса

0,16 кг

Стандартный комплект поставки

  • Трансформатор ВТ-60-12-0,4-0,16.
  • Паспорт.

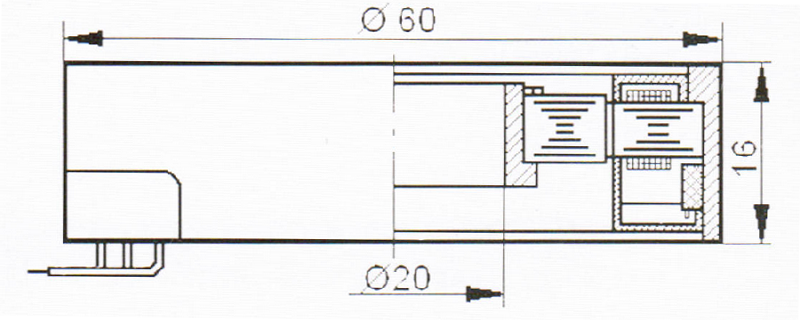

Габаритный чертеж трансформатора ВТ-60-12-0,4-0,16

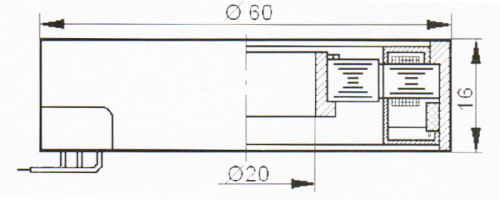

Габаритный чертеж трансформатора ВТ-60-12-0,4-0,16
