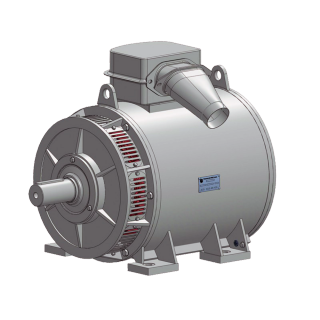

5АМН электродвигатели асинхронные низковольтные

Скачать PDF

Назначение: Общепромышленные

Тип: Переменного тока асинхронный

Напряжение питания и род тока: ~ 220 В, ~ 380 В, ~ 660 В

Номинальная мощность: 45,0 кВт, 55,0 кВт, 75,0 кВт, 90,0 кВт, 110,0 кВт, 132,0 кВт, 160,0 кВт, 200,0 кВт, 250,0 кВт

Номинальная частота вращения: 500 об/мин, 600 об/мин, 750 об/мин, 1000 об/мин, 1500 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Низковольтные электродвигатели 5АМН обеспечивают привод стационарных установок промышленной направленности. Используются как в России, там и в странах с умеренным и тропическим климатом. Также подходят для применения на объектах атомной энергетики (приемка «Росатом»).

Промышленные электродвигатели низковольтные 5АМН предназначены для продолжительного режима работы от сети переменного трехфазного тока, в зависимости от модификации могут питаться от напряжения 220/380 или 380/660 В, частотой 50, 60 Гц. Выпускаются в габарите 250 и 315 мм.

Особенности низковольтных электродвигателей 5АМН:

  • Направление вращения – любое.
  • Класс безопасности - 4Н по НП-001 (для исполнения с приемкой «Росатом»).
  • Категория сейсмостойкости - II и III по НП-031 (для исполнения с приемкой «Росатом»).
  • Расчетный уровень землетрясения - 6 и 7 баллов по шкале MSK-64 (для исполнения с приемкой «Росатом»).
  • Допускаемая высота эксплуатации – 1000 м над уровнем моря*.
  • Группа условий эксплуатации – M1 по ГОСТ 17516.1 (для общепромышленного исполнения); М6 (для двигателя 5АМН-450L-4 в исполнении с приемкой «Росатом»).
  • Класс нагревостойкости изоляции обмотки статора не ниже F по ГОСТ 8865.
  • Уровень шума двигателей не должен превышать предельных значений по 1 классу ГОСТ 16372 (для общепромышленного исполнения) и по 1 классу ГОСТ Р 53148 (для исполнения с приемкой «Росатом»).
  • Обмотки статоров двигателей должны иметь 6 выводных концов, выведенных в вводное устройство.

*При установке двигателя свыше 1000 м номинальная мощность двигателя должна быть снижена согласно ТУ.

Технические характеристики

Номинальный режим работы S1 - Продолжительный номинальный режим
Число полюсов 4, 6, 8, 10, 12
Коэффициент полезного действия (КПД) 90...95%
Номинальный ток (Iном) 157/91...443/256 А
Метод охлаждения IC01 по ГОСТ 20459
Климатическое исполнение Т3, Т4, У3, У4
Исполнение по степени защиты IP23
Монтажное исполнение IM1001, IM1002
Высота оси вращения 250, 315
Вес 350...866 кг

Структура обозначения, пример заказа

5АМН
250
S
4
У3
220/380
IM1001

Монтажное исполнение: IM1001, IM1002

Напряжение питания: 220/380 В, 380/660 В (см. таблицу "Варианты исполнений")

Климатическое исполнение: Т3, Т4, У3, У4

Число полюсов: 4, 6, 8, 10, 12

Условное обозначение длины сердечника статора: S, M

Высота оси вращения в мм: 250, 315

Серия

Варианты исполнений

Серия Мощность, кВт Напряжение, В Ток, А КПД, % Частота враще­ния,
об/мин
Масса, кг
5АМН-250S-4 90 220/380 277/160 93,5 1500 380
5АМН-250М-4 110 346/200 93,5 1500 410
5АМН-250S-6 55 173/100 93,5 1000 350
5АМН-250М-6 75 241/139 93,5 1000 390
5АМН-250S-8 45 157/91 91 750 343
5АМН-250М-8 55 187/108 91 750 380
5АМН-315S-4 200 380/660 357/206 95 1500 742
5АМН-315М-4 250 443/256 95 1500 866
5АМН-315S-6 132 241/139 94 1000 692
5АМН-315М-6 160 291/168 94 1000 752
5АМН-315S-8 110 364/210 93 750 762
5АМН-315М-8 132 438/253 93 750 813
5АМН-315S-10 75 255/147 91 600 650
5АМН-315М-10 90 303/175 91 600 828
5АМН-315S-12 55 200/116 90 500 650
5АМН-315М-12 75 276/159 91 500 828

Стандартный комплект поставки

  • Электродвигатель низковольтный 5АМН.
  • Паспорт.

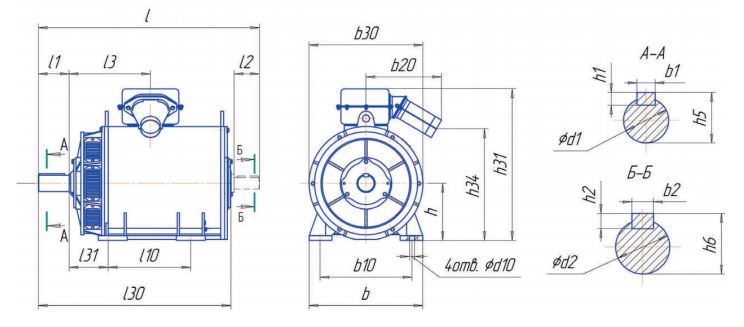

Габариты низковольтных электродвигателей 5АМН

Монтажное исполнение IM1001, IM1002, габарит 250-315

низковольтный электродвигатель 5амн-315 габариты

Серия l, мм l1, мм l2, мм l3, мм l10, мм l30, мм l31. мм b, мм b1, мм b2, мм b10, мм b20, мм
5AMH-250S-4 960 140 140 450 311 820 168 490 20 18 406 420
5AMH-250M-4 960 140 140 450 349 860 168 490 20 18 406 420
5AMH-250S-6 960 140 140 450 311 820 168 490 20 18 406 420
5AMH-250M-6 960 140 140 450 349 860 168 490 20 18 406 420
5AMH-250S-8 960 140 140 450 311 820 168 490 20 18 406 420
5AMH-250M-8 960 140 140 450 349 860 168 490 20 18 406 420
5AMH-315S-2 1170 140 140 450 406 1015 216 628 20 18 508 420
5AMH-315M-2 1220 140 140 450 457 1065 216 628 20 18 508 420
5AMH-315S-4 1170 170 140 450 406 1015 216 628 25 18 508 420
5AMH-315M-4 1220 170 140 450 457 1065 216 628 25 18 508 420
5AMH-315S-6 1170 170 140 450 406 1015 216 628 25 18 508 420
5AMH-315M-6 1220 170 140 450 457 1065 216 628 25 18 508 420
5AMH-315S-8 1170 170 140 450 406 1015 216 628 25 18 508 420
5AMH-315M-8 1220 170 140 450 457 1065 216 628 25 18 508 420
5AMH-315S-10 1170 170 140 450 406 1015 216 628 25 18 508 420
5AMH-315M-10 1220 170 140 450 457 1065 216 628 25 18 508 420
5AMH-315S-12 1170 170 140 450 406 1015 216 628 25 18 508 420
5AMH-315M-12 1220 170 140 450 457 1065 216 628 25 18 508 420
Серия b30, мм h, мм h1, мм h2, мм h5, мм h6, мм h31, мм h34, мм d1, мм d2, мм d10, мм -
5AMH-250S-4 520 250 14 11 79,5 69 620 395 75 65 24 -
5AMH-250M-4 520 250 14 11 79,5 69 620 395 75 65 24 -
5AMH-250S-6 520 250 14 11 79,5 69 620 395 75 65 24 -
5AMH-250M-6 520 250 14 11 79,5 69 620 395 75 65 24 -
5AMH-250S-8 520 250 14 11 79,5 69 620 395 75 65 24 -
5AMH-250M-8 520 250 14 11 79,5 69 620 395 75 65 24 -
5AMH-315S-2 630 315 14 11 79,5 69 840 615 75 65 28 -
5AMH-315M-2 630 315 14 11 79,5 69 840 615 75 65 28 -
5AMH-315S-4 630 315 14 11 95 69 840 615 90 65 28 -
5AMH-315M-4 630 315 14 11 95 69 840 615 90 65 28 -
5AMH-315S-6 630 315 14 11 95 69 840 615 90 65 28 -
5AMH-315M-6 630 315 14 11 95 69 840 615 90 65 28 -
5AMH-315S-8 630 315 14 11 95 69 840 615 90 65 28 -
5AMH-315M-8 630 315 14 11 95 69 840 615 90 65 28 -
5AMH-315S-10 630 315 14 11 95 69 840 615 90 65 28 -
5AMH-315M-10 630 315 14 11 95 69 840 615 90 65 28 -
5AMH-315S-12 630 315 14 11 95 69 840 615 90 65 28 -
5AMH-315M-12 630 315 14 11 95 69 840 615 90 65 28 -
