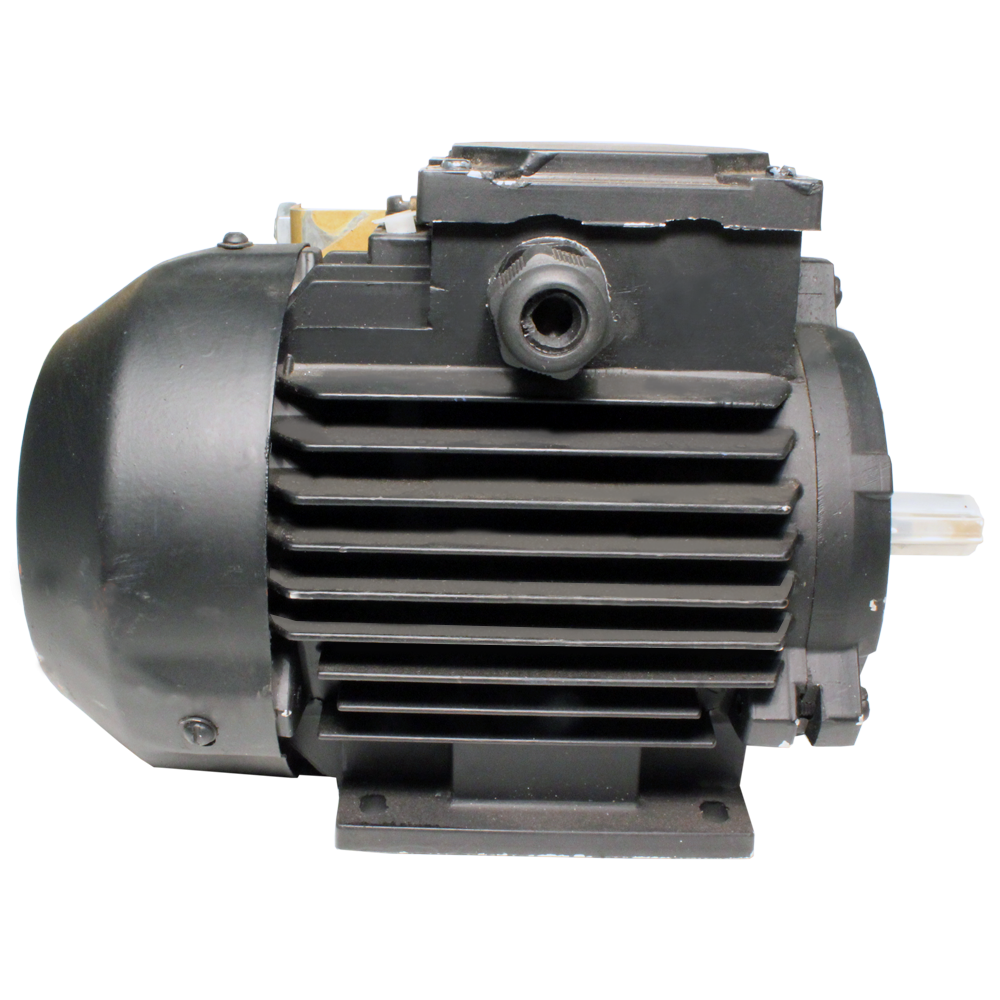

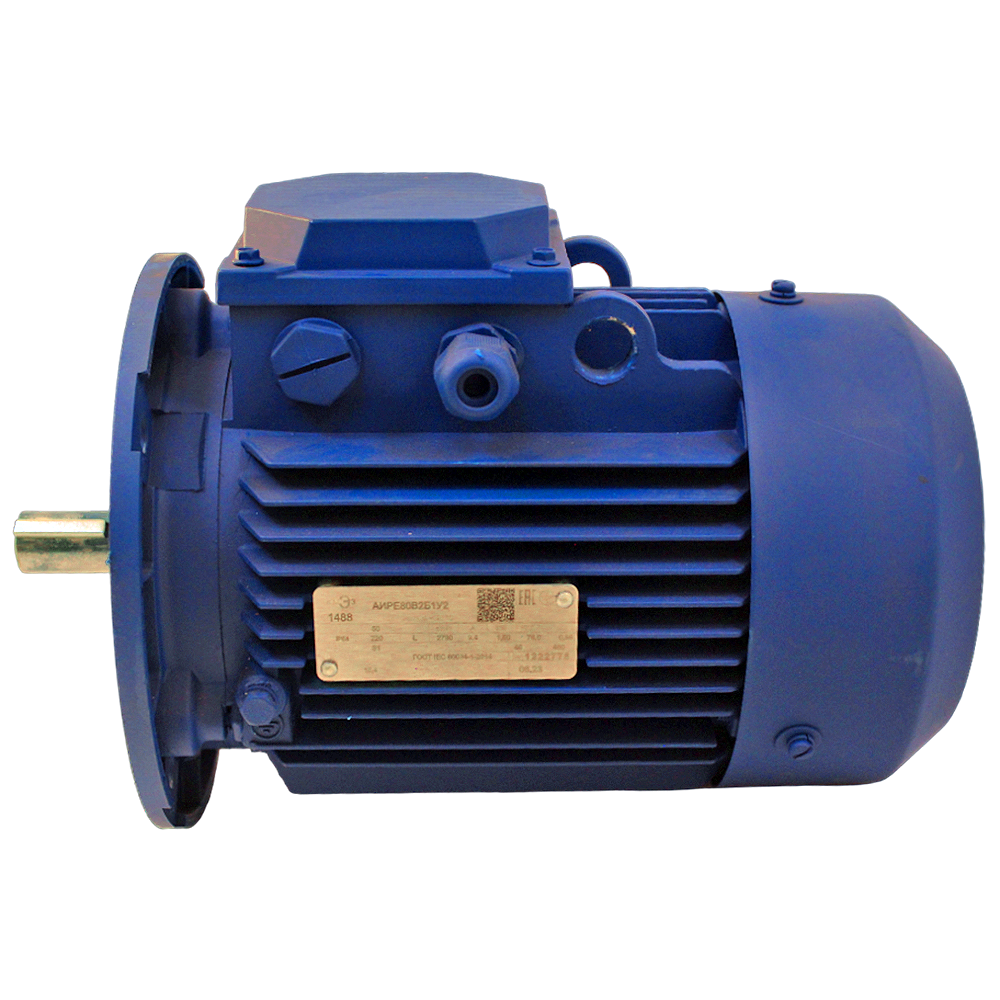

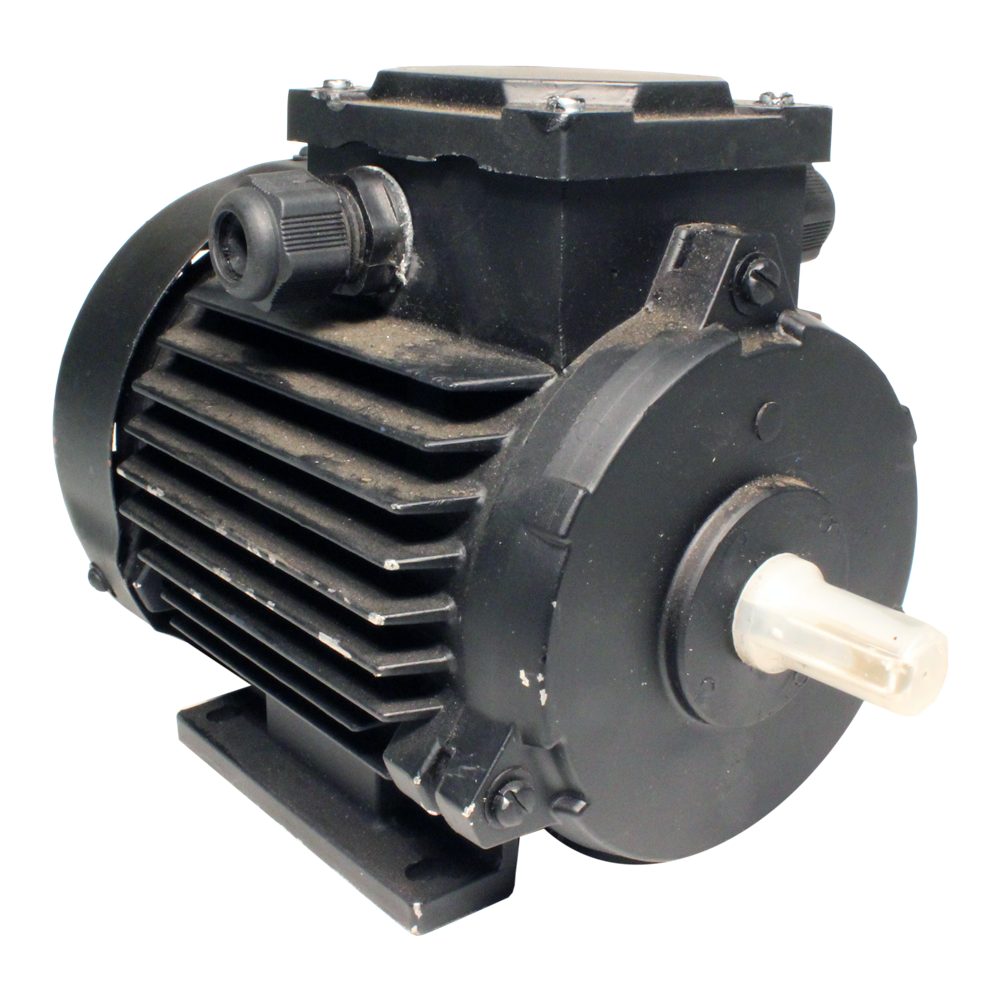

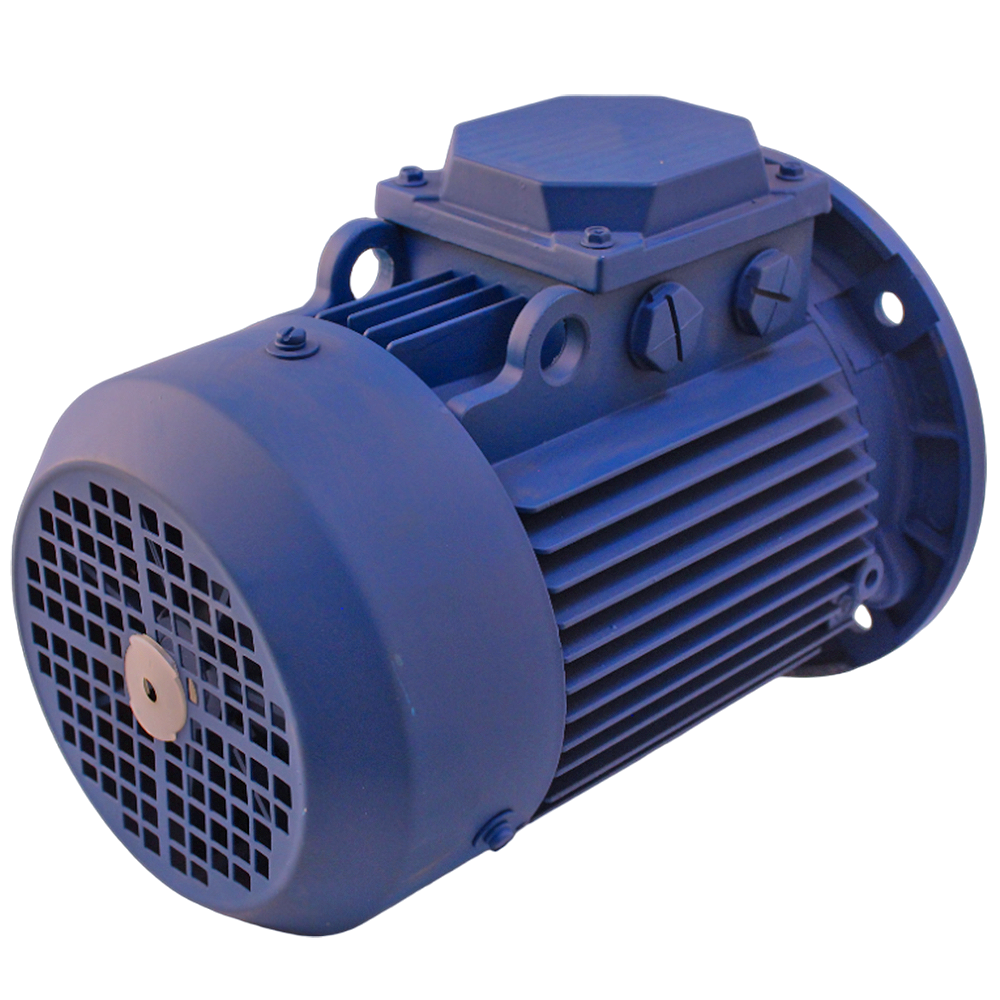

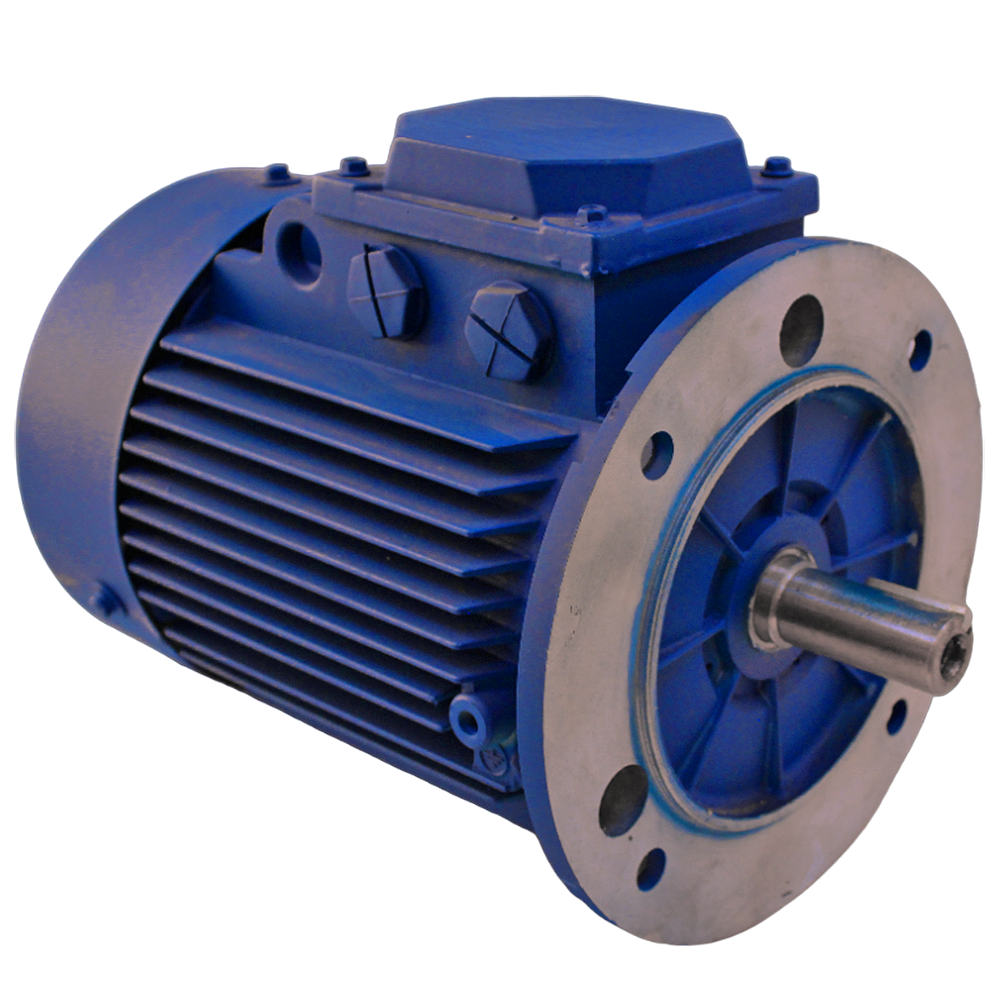

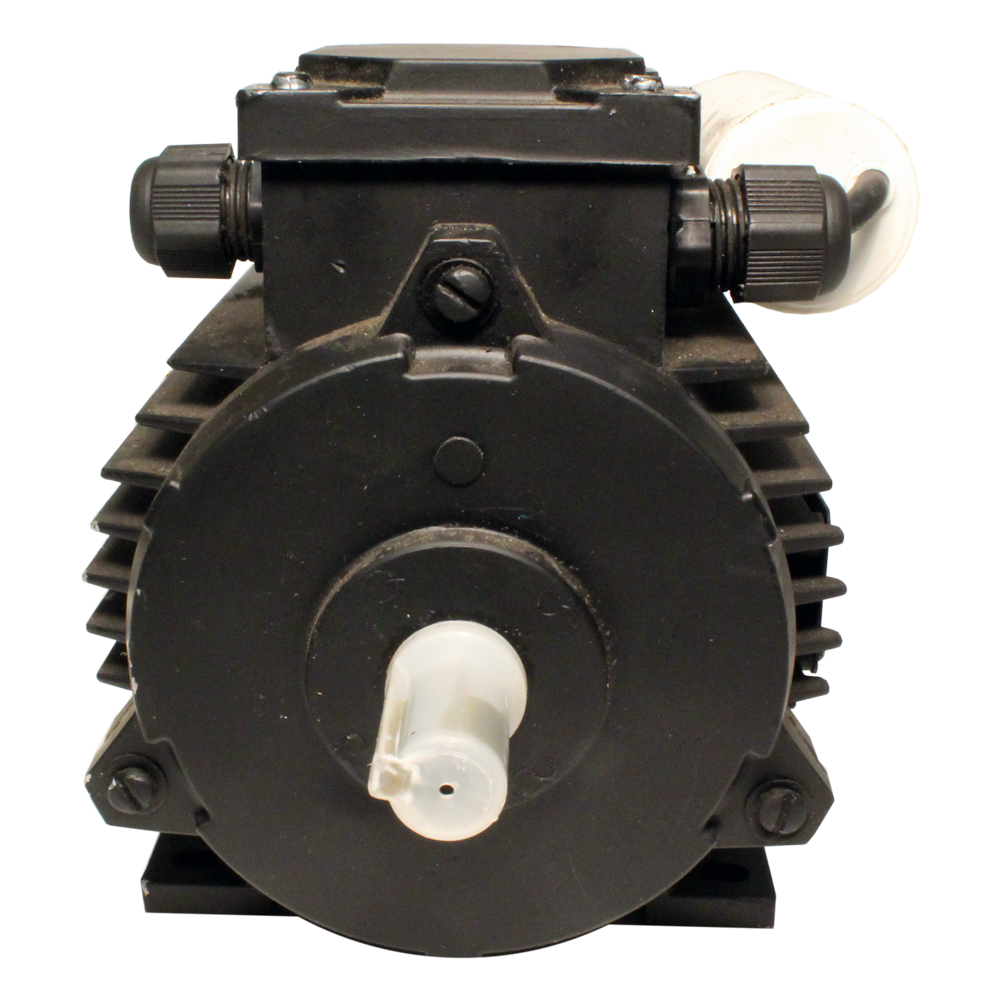

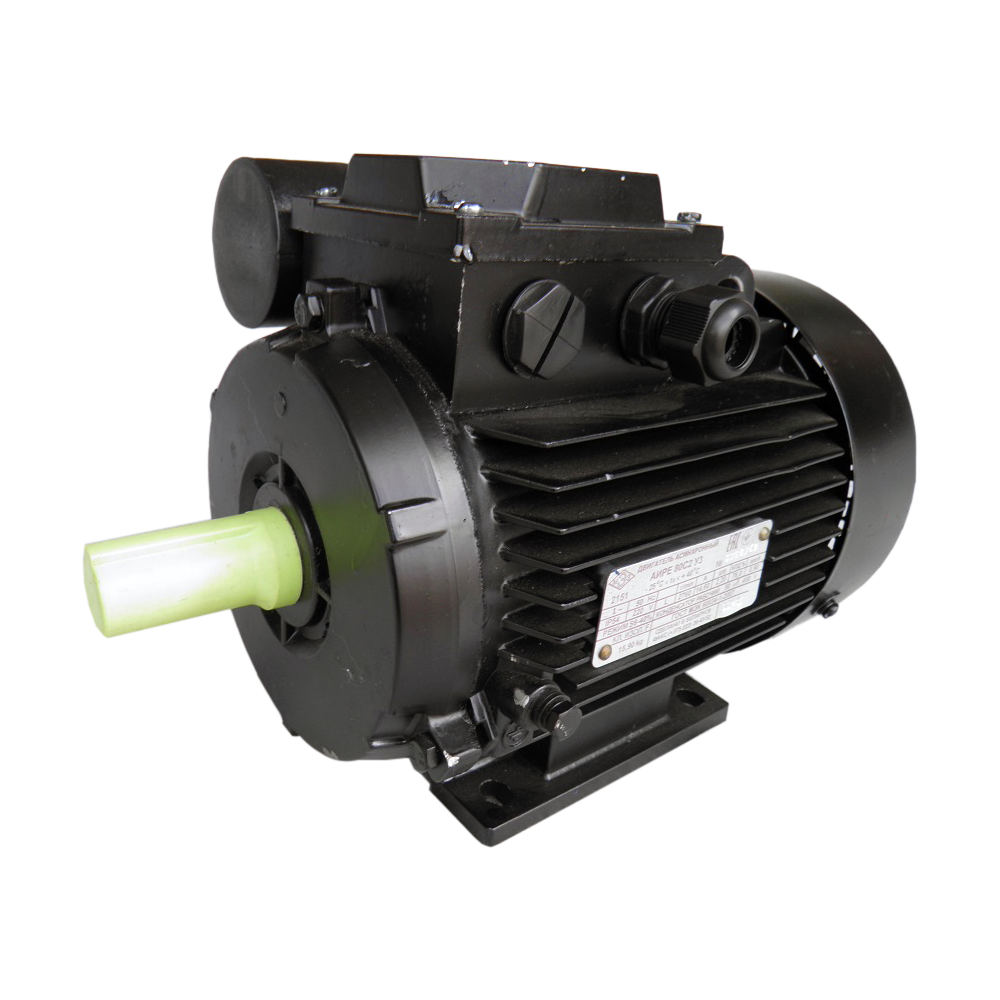

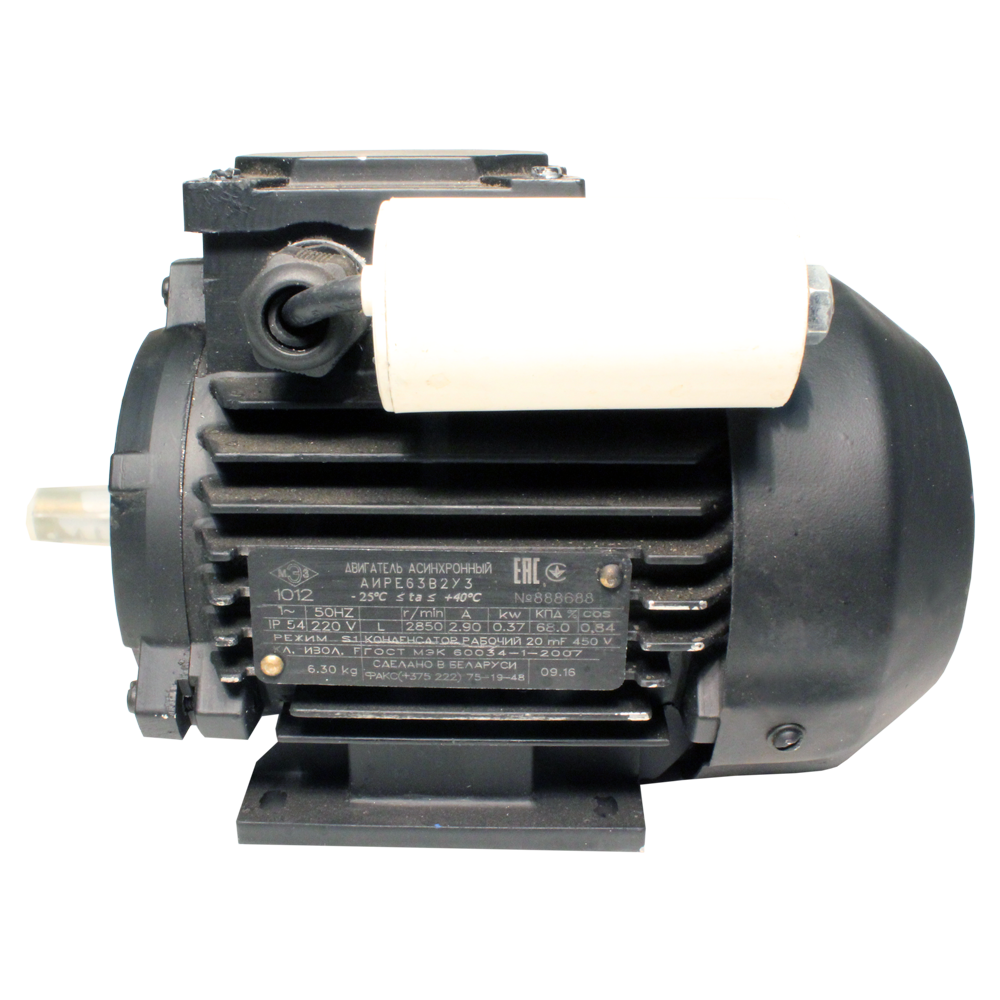

АИРЕ электродвигатели асинхронные однофазные

Скачать PDF

Тип: Переменного тока асинхронный

Напряжение питания и род тока: ~ 115 В, ~ 220 В, ~ 230 В

Номинальная мощность: 0,12 кВт, 0,18 кВт, 0,25 кВт, 0,37 кВт, 0,55 кВт, 0,75 кВт, 1,10 кВт, 1,50 кВт, 2,20 кВт

Номинальная частота вращения: 1500 об/мин, 3000 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Однофазные электродвигатели АИРЕ предназначены для комплектации бытовых и промышленных электроприводов различных механизмов (деревообрабатывающих станков, насосов и др.).

Однофазные двигатели выпускаются в тех же конструктивных исполнениях, что и двигатели серии АИР и соответствуют им по своим основным размерам.

Особенности однофазных электродвигателей АИРЕ:

  • Электродвигатели данной серии разделяют на две группы:
    • АИРЕ - однофазные двигатели с двухфазной обмоткой и рабочим конденсатором.
    • АИР3Е - однофазные двигатели с трехфазной обмоткой и рабочим конденсатором.

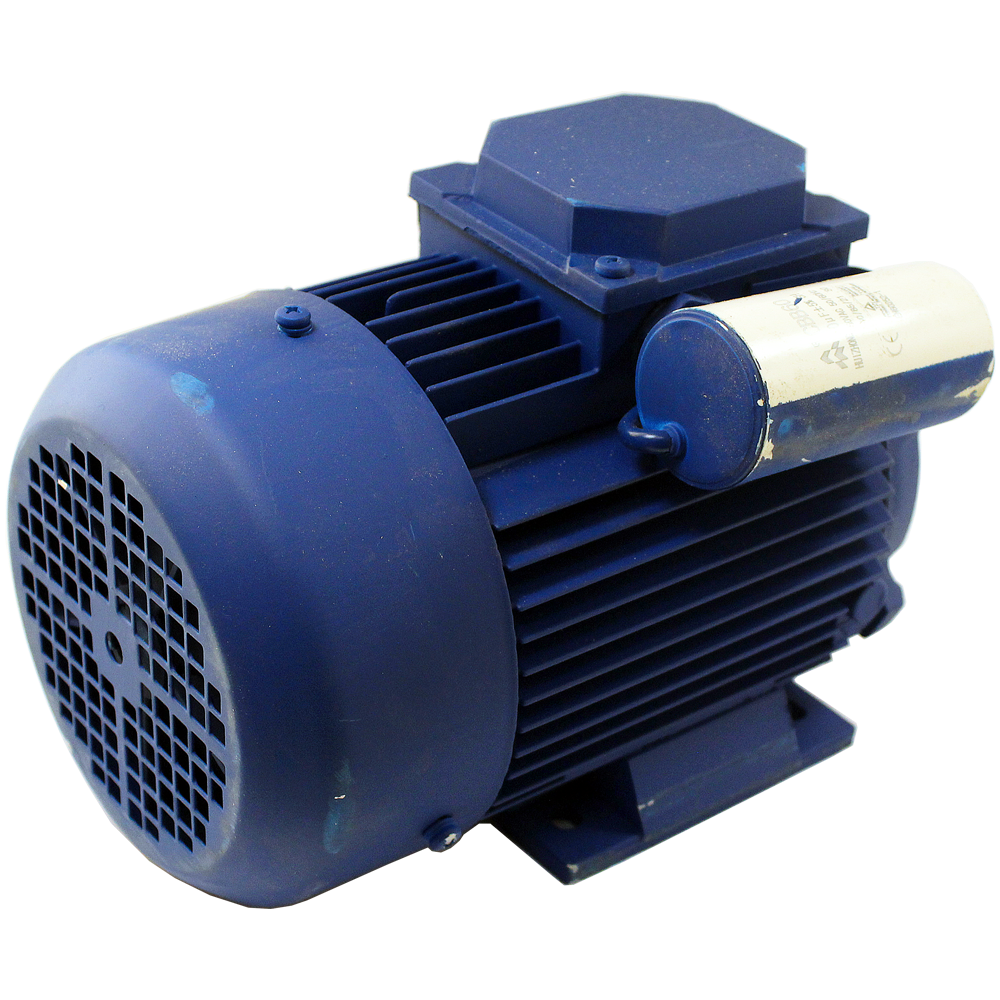

  • Двигатели работают с малогабаритным пристроенным рабочим конденсатором.
  • Двигатели асинхронные однофазные габарита 71, 80 (см. рисунок ниже) могут комплектоваться блоком управления для увеличения пускового момента (Мп/Мн>1). Блок управления состоит из пускового и рабочего конденсаторов, пускового реле и реле токовой защиты. Блок управления включает пусковой конденсатор в режиме пуска двигателя и при перегрузках.

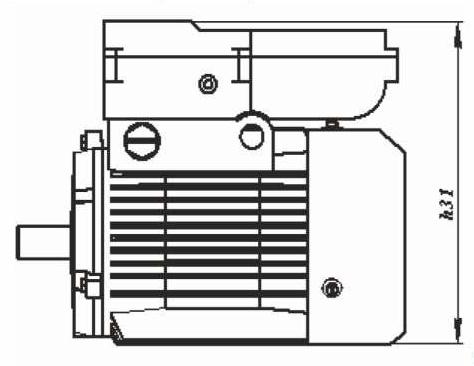

  • Размеры и технические характеристики двигателей соответствуют параметрам, указанным для двигателей АИРЕ80, за исключением размера h₃₁ и Мп (для двигателей АИРУЕ71 размер h31 = 220,5 mах мм, для двигателей АИРУЕ80 - h31 = 237 mах мм)

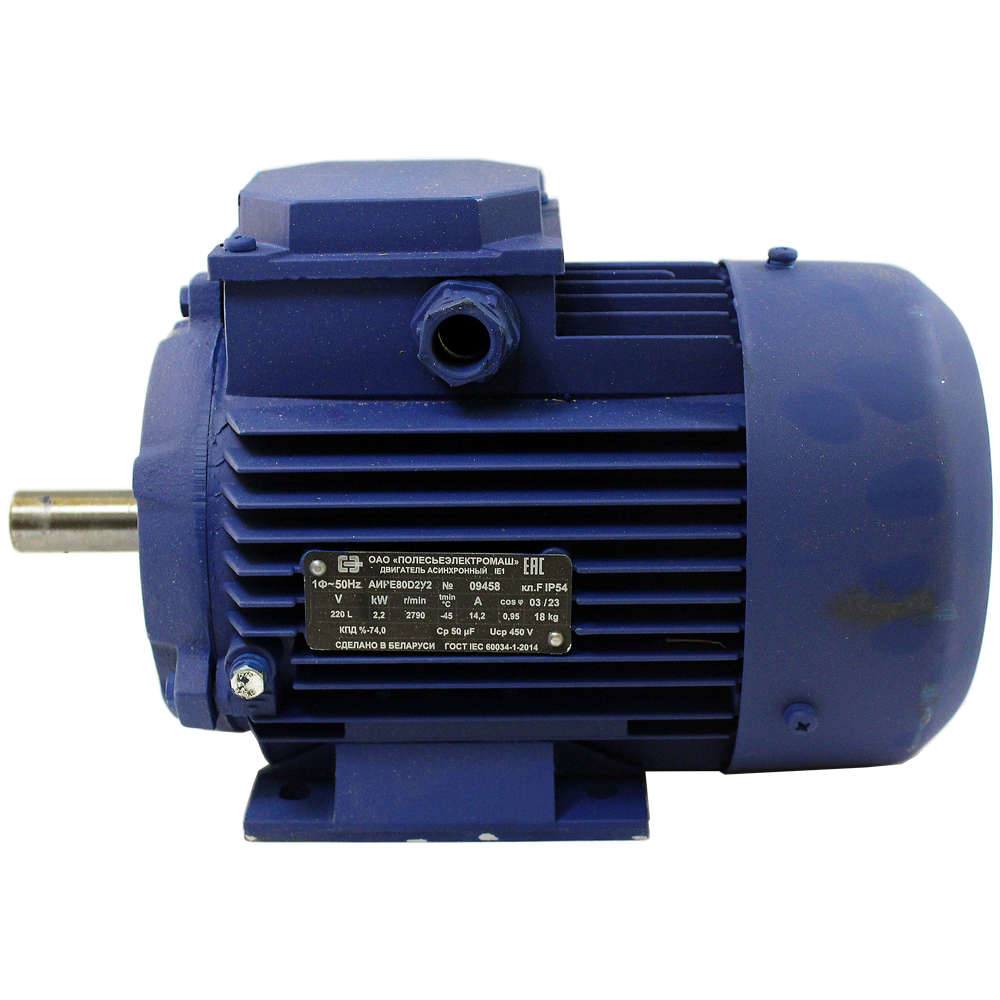

Электродвигатели асинхронные однофазные габарита 71, 80

Двигатели асинхронные однофазные габарита 71, 80

Технические характеристики

Номинальный режим работы S1 - Продолжительный номинальный режим
Число полюсов 2, 4
Коэффициент полезного действия (КПД) 50,0-76,0%
Коэффициент мощности cos φ 0,84-0,95
Отношение пускового тока к номинальному току (Iпуск/Iном) 2,0-4,3
Отношение пускового момента к номинальному моменту (Мпуск/Мном) 0,40-0,60
Отношение максимального момента к номинальному моменту (Мmax/Мном) 1,60-2,6
Скольжение (S) 5,0-11,0%
Климатическое исполнение У2
Исполнение по степени защиты IP54
Монтажное исполнение IM1081, IM2081, IM2181, IM3041, IM3641
Высота оси вращения 56, 63, 71, 80, 100
Вес 3,6-24,4 кг

Структура обозначения, пример заказа

АИРЕ
63
В
-
4
У2
220В
IM1081

Монтажное исполнение

Напряжение питания

Климатическое исполнение по ГОСТ и категория размещения

Число полюсов

Установочный размер по длине станины: S – короткая, M – средняя, L – длинная (отсутствие буквы – единые установочные размеры для статоров А или В)

Вариант длины сердечника статора: А – короткая, В – длинная (отсутствие буквы означает, что при данном установочном размере (S, M или L) выполняется только одна длина сердечника

Высота оси вращения в мм

Название серии:
АИРЕ - двигатель с двухфазной обмоткой;
АИРЗЕ - двигатель с трехфазной обмоткой

Варианты исполнений

Электрические параметры и масса (для исполнения IM1081) двигателей АИРЕ и АИРЗЕ

Тип

Номинальная мощность, кВт

Напряжение питания, B

КПД, %

cos ϕ

Iн, А

Скольжение, %

Мп/Мн

Мmах/Мн

Iн/Iн

С, мкф

Uнс, B

Масса, кг

Двигатели с двухфазной обмоткой и рабочим конденсатором АИРЕ

Синхронная частота вращения 3000 об/мин

АИРЕ56А2

0,12

220/230

62,0

0,92

1,0/0,9

5,5

0,50

2,5

3,2

6,3

450

3,7

АИРЕ56В2

0,18

220/230

65,0

0,95

1,3/1,3

5,5

0,45

2,1

2,8

8

450

4,0

АИРЕ56С2

0,25

220/230

62,0

0,95

1,9/1,8

6,0

0,55

2,0

3,0

12,5

450

4,3

АИРЕ63В2

0,37

220

68,0

0,84

2,9

5,0

0,52

2,6

4,0

20

450

6,3

230

2,8

16

450

АИРЕ71А2

0,55

115

75,0

0,90

7,1

5,0

0,50

2,0

4,3

30

250

8,9

220/230

3,7/3,5

16

450

АИРЕ71В2

0,75

115

71,0

0,84

10,9

7,0

0,55

1,9

4,0

50

250

9,6

220/230

5,7/5,5

25

450

АИРЕ71С2

1,10

115

70,0

0,85

16,1

7,0

0,55

2,0

3,8

60

250

10,5

220/230

8,4/8,0

30

450

АИРЕ80В2

1,50

115

76,0

0,95

18,1

7,0

0,45

1,9

4,0

80

250

15,1

220/230

9,4/9,0

40

450

АИРЕ80С2, S1/S6-40%

1,8/2,2

115

76,0

0,90

28,0

8,0

0,45

1,7

4,0

100

250

15,9

220/230

14,6/14,0

50

450

Синхронная частота вращения 1500 об/мин

АИРЕ56А4

0,12

220/230

50,0

0,88

1,2/1,2

7,0

0,55

1,80

2,0

8,0

450

3,8

АИРЕ56В4

0,18

220/230

55,0

0,90

1,7/1,6

7,5

0,50

1,65

2,2

12,5

450

4,4

АИРЕ6ЗВ4

0,25

220

60,0

0,80

2,4

5,0

0,52

1,90

2,6

10,0

450

6,2

230

2,3

8,0

250

АИРЕ71А4

0,37

115

64,0

0,90

5,6

9,5

0,60

2,00

3,0

25,0

250

8,3

220/230

2,9/2,8

14,0

450

АИРЕ71В4

0,55

115

69,0

0,90

7,7

10,5

0,60

1,80

3,0

30,0

250

9,6

220/230

4,0/3,9

16,0

450

АИРЕ71С4

0,75

115

64,0

0,88

11,6

10,0

0,55

1,60

3,0

50,0

250

10,3

220/230

6,1/5,8

30,0

450

АИРЕ80В4

1,10

115

71,0

0,90

15,0

10,0

0,45

1,80

3,0

60,0

250

14,1

220/230

7,8/7,5

30,0

450

АИРЕ80С4, S1/S6-60%

1,3/1,5

115

71,0

0,95

19,3

11,0

0,45

1,55

2,8

80,0

250

15,1

220/230

10,1/9,7

35,0

450

АИРЕ100S4

2,20

220

70,0

0,95

14,0

6,5

0,40

1,90

3,2

60,0

450

24,4





Тип

Номинальная мощность, кВт

Напряжение питания, B

КПД, %

cos ϕ

Iн, А

Скольжение, %

Мп/Мн

Мmах/Мн

Iп/Iн

С, мкф

Uнс, B

Масса, кг

Двигатели с трехфазной обмоткой и рабочим конденсатором АИРЗЕ

Синхронная частота вращения 3000 об/мин

АИРЗЕ56А2

0,12

220

65,0

0,92

0,9

6,0

0,50

2,5

3,0

12,5

250

3,6

АИРЗЕ56В2

0,18

68,0

0,92

1,3

0,50

2,1

3,0

20

250

3,9

АИР3Е56С2

0,25

62,0

0,92

2,0

0,60

2,2

3,0

30

250

4,1

АИРЗЕ6ЗВ2

0,37

70,0

0,95

2,5

0,65

2,1

3,5

40

250

6,3

АИРЗЕ80А2

1,10

68,0

0,98

7,5

0,30

1,6

3,5

80

250

12,4

АИРЗЕ80В2

1,50

70,0

0,98

9,9

0,32

1,6

3,2

120

250

15

Синхронная частота вращения 1500 об/мин

АИРЗЕ56А4

0,12

220

57,0

0,90

1,1

7,0

0,60

1,8

2,0

16

250

3,7

АИРЗЕ56В4

0,18

57,0

0,95

1,5

0,65

1,6

2,0

25

250

4,4

АИРЗЕ6ЗВ4

0,25

62,0

0,91

1,9

6,0

0,50

2,0

2,8

35

250

6,2

АИРЗЕ80А4

0,75

67,0

0,94

5,4

5,0

0,50

2,0

3,2

80

250

11,9

АИРЗЕ80В4

1,10

72,0

0,97

7,2

0,50

1,7

3,0

100

250

13,8

Примечание:
С – номинальная емкость рабочего конденсатора, мкФ;
Uнс – номинальное напряжение рабочего конденсатора, В.

Стандартный комплект поставки

  • Электродвигатель АИРЕ или АИРЗЕ (исполнение согласно заказу).
  • Паспорт.
