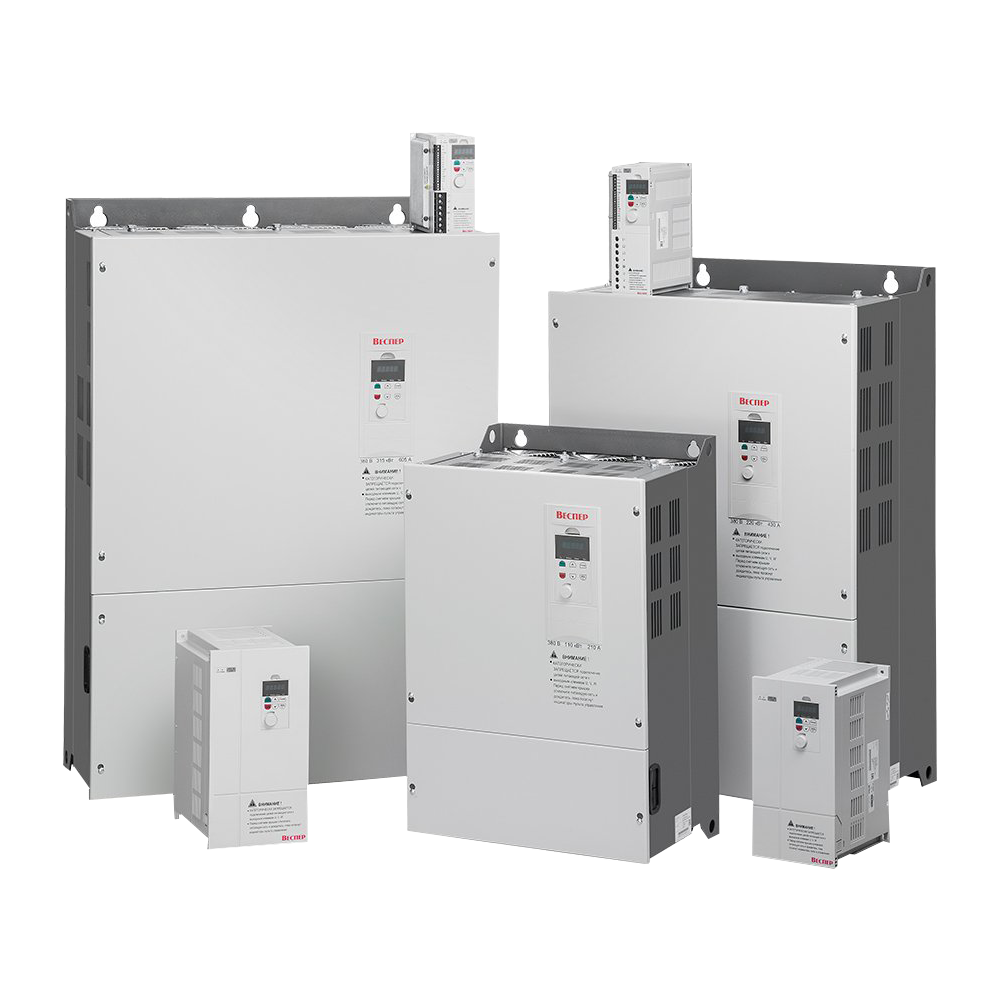

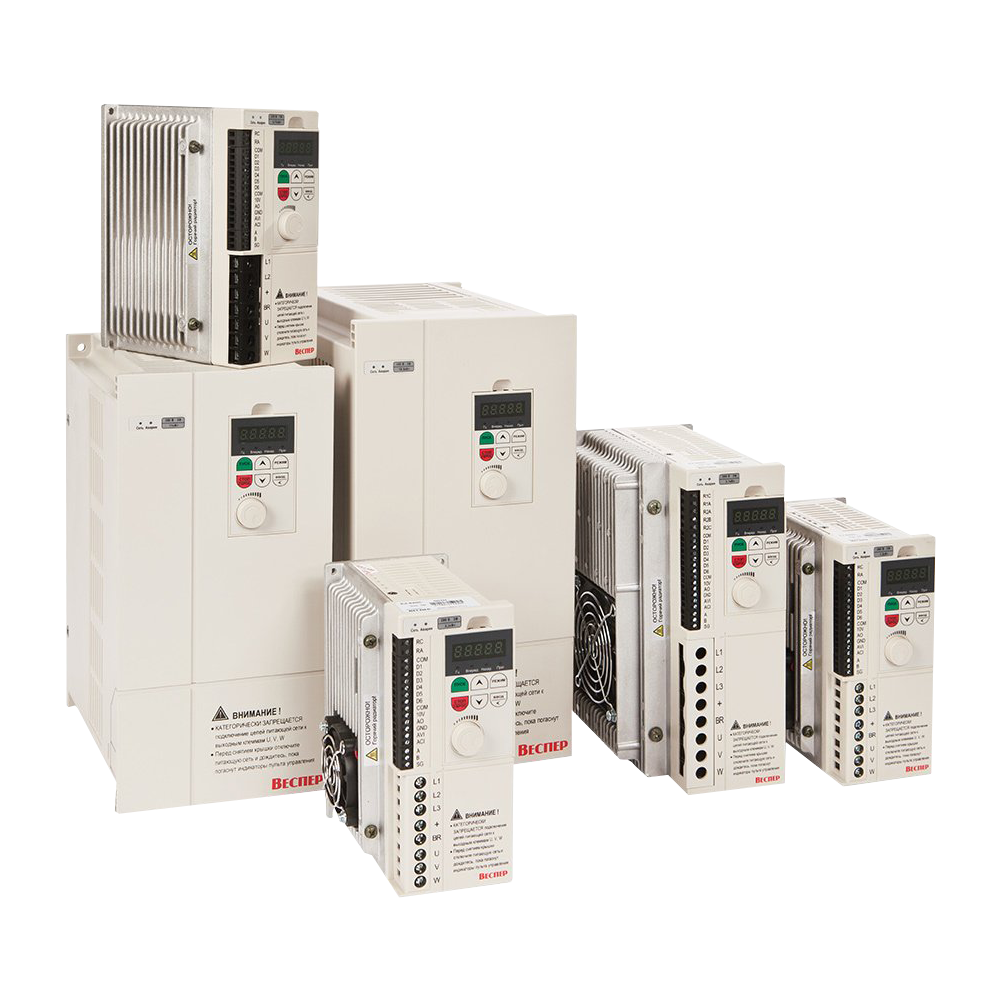

E4-8400 преобразователь частоты

Скачать PDF

Цена (без учета НДС): По запросу руб.

Описание

Преобразователи частоты E4-8400 предназначены для управления приводами промышленных механизмов: конвейеров, миксеров, различных станков, насосных и вентиляционных установок, мельниц, дробилок и т. д. Выпускаются однофазные и трехфазные модели, рассчитанные на питание 220 В и 380 В соответственно. Также исполнения отличаются мощностью и выходным током.

Особенности преобразователей частоты E4-8400:

  • Однофазные модели: питание 200...240 В, мощность 0,4...2,2 кВт.
  • Трехфазные модели: питание 380...480 В, мощность 0,4...315 кВт.
  • U/f и векторное управление без датчика.
  • Выходная частота до 400 Гц (U/f).
  • Выходная частота до 200 Гц (векторное управление).
  • Аналоговое и импульсное задание частоты.
  • Режим автоматической работы по заранее запрограммированному алгоритму.
  • Автоматическая регулировка выходного напряжения.
  • Поиск скорости при пуске на вращающийся двигатель.
  • Функция «счетчик импульсов» для управления релейным выходом.
  • 15 предустановленных характеристик U/F и пользовательская характеристика.
  • Автонастройка и возможность ручной настройки на электродвигатель.
  • ПИД-регулятор.
  • Спящий режим.
  • Интерфейс RS485.
  • Сетевые протоколы связи Modbus RTU/ASCII.
  • Наружное расположение радиатора охлаждения в преобразователях 0,75...5,5 кВт снижает вероятность проникновения внутрь посторонних предметов.
  • Степень защиты IP20 (модели с мощностью 0,75...22 кВт) и IP00 (модели с мощностью 30...315 кВт).
  • Съемный пульт управления (возможность выноса до 1-3 м).
  • Контроль и индикация температуры IGBT.
  • Снижение шума двигателя за счет случайной ШИМ.
  • Журнал аварийных сообщений.

Технические характеристики преобразователей E4-8400

Источник питания Допустимые колебания входного напряжения -15…+10%
Допустимые колебания частоты ±5%
  Характеристики управления Режимы управления скалярный (U/f);
векторный (без обратной связи)
Пусковой момент скалярный режим: 150% (3 Гц);
векторный режим: 150% (1 Гц)
Точность по скорости скалярный режим: 3%;
векторный режим: ±0,5%
Диапазон регулирования
по скорости
скалярный режим: 1: 40;
векторный режим: 1: 50
Разрешение установки частоты цифровое задание: 0,01 Гц;
аналоговое задание: 0,05 Гц/50 Гц
Разрешение выходной частоты 0,01 Гц
Задание частоты кнопки/потенциометр пульта управления;
аналоговые входы AVI (0/2…10В), ACI (0/4…20 мА);
дискретные входы БОЛЬШЕ/МЕНЬШЕ;
линия интерфейсной связи
Управление кнопки ПУСК/СТОП пульта управления;
дискретные входы (2-х и 3-х проводное управление); линия интерфейсной связи
Время разгона/торможения 0,1…3600,0 с
Характеристика U/f 15 фиксированных характеристик;
1 пользовательская характеристика
Тормозной момент до 20% (без внешнего тормозного резистора);
до 120% (с внешним тормозным резистором)
Несущая частота ШИМ 1…15 кГц (до 22 кВт включительно);
1…5 кГц (от 30 кВт и выше)
Другие функции определение перегрузки, 15 фиксированных скоростей с возможностью задания индивидуальных времен разгона/торможения, автоматический ПУСК, выбор основных  и дополнительных команд пуск/стоп и задания частоты, ПИД-регулирование, увеличение момента, сброс ошибок
Защитные функции Предотвращение срыва регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения
Мгновенная защита по току 200% номинального тока ПЧ
Защита преобразователя от перегрузки 150% номинального тока ПЧ в течение 1 мин;
180% номинального тока ПЧ в течение 3 сек
Защита двигателя от перегрузки электронная защита
Защита от повышенного напряжения отключение выхода при напряжении на шине ПТ более 410 В (класс 220 В) и 820 В (класс 380 В)
Защита от пониженного напряжения отключение выхода при напряжении на шине ПТ менее 190 В (класс 220 В) и 380 В (класс 380 В)
Автоперезапуск после провалов питания автоматический пуск преобразователя после восстановления питания
Защита от перегрева электронная аппаратная защита
Защита от неисправности заземления электронная аппаратная защита
Дополнительные защитные функции снижение несущей частоты с повышением температуры радиатора, ошибка выхода, запрет обратного вращения, количество попыток автоматического перезапуска, ограничение доступа к параметрам
Окружающая среда Степень защиты IP20
Температура эксплуатации -10…+50°C
Температура хранения -20…+60°C
Относительная влажность не более 95% (без образования конденсата)
Высотность до 1000 м
Вибрация до 20 Гц – 1g (9,8 м/с²);
20...50 Гц – 0,6g (5,9 м/с²)
Коммуникационные функции встроенный RS-485, протокол: Modbus RTU, Modbus ASCII

Структура обозначения, пример заказа

E4-8400
002H

Модель (см. таблицу "Варианты исполнений")

Серия

Варианты исполнений

Параметры

SP5L

S1L

S2L

S3L

001Н

002Н

003Н

005Н

007Н

010Н

015Н

020Н

025Н

Полная выходная мощность, кВА

0,5

1,0

2,0

3,0

1,0

2,0

3,0

5,0

7,5

10,0

15,0

20,0

25,0

Максимальная мощность применяемого электродвигателя, кВт

0,4

0,75

1,5

2,2

0,75

1,5

2,2

3,7

5,5

7,5

11,0

15,0

18,5

Номинальный выходной ток, А

3,1

4,5

7,5

10,5

2,3

4,0

5,2

10,5

13,0

17,5

25,0

32,0

40,0

Максимальное выходное напряжение, В

Трехфазное 200…240
(пропорционально входному напряжению)

Трехфазное 380…480
(пропорционально входному напряжению)

Диапазон выходной частоты, Гц

Скалярный режим: 0,01…400,00

Векторный режим:  0,01…200,00

Номинальное входное напряжение, частота

1ф, 200…240 В, 50/60 Гц

3ф, 380…480 В, 50/60 Гц

Параметры

030Н

040Н

050Н

060Н

075Н

100Н

125Н

150Н

175Н

200Н

300Н

400Н

Полная выходная мощность, кВА

30,0

40,0

50,0

60,0

75,0

100

125

150

175

200

300

400

Максимальная мощность применяемого электродвигателя, кВт

22,0

30,0

37,0

45,0

55,0

75,0

93,0

110

132

160

220

315

Номинальный выходной ток, А

45,0

60,0

75,0

91,0

112

150

176

210

253

302

430

605

Максимальное выходное напряжение, В

Трехфазное 380…480
(пропорционально входному напряжению)

Диапазон выходной частоты, Гц

Скалярный режим: 0,01…400,00

Векторный режим:  0,01…200,00

Номинальное входное напряжение, частота

3ф, 380…480 В, 50/60 Гц
