Ключ управления внешний (ЗИП)

Скачать PDF

Цена (без учета НДС): 1 700,00 - 2 000,00 руб.

Заказать

Описание

Внешний ключ управления (ЗИП) предназначен для управления катушкой электромагнитного пускателя в составе следующих приборов: реле РТЗЭ-В, РТЗЭ-СВ, РКЗМ, монитор двигателя серии МД, электронный контроллер тока серии ЭКТ(М), устройство мониторинга и защиты серии УМЗ, контроллер станка-качалки КСКН-4.

В качестве управляющего ключа используется симметричный тиристор (симистор), поэтому полярность подключения ключа в схему управлении электродвигателя значении не имеет.

Ключ гальванически изолирован от цепей питания приборов, что дает возможность включения его в любой точке схемы управления электродвигателя.

Практика длительной эксплуатации приборов РКЗМ, ЭКРМ, РТЗЭ, РТЗМ показывает, что единственной причиной их отказов является выход из строя управляющего ключа (симистора) в результате токовых перегрузок в его цепи при случайных коротких замыканиях, ошибочных подключениях, сгорании катушек пускателей и т.п. Ремонт при этом требует полного демонтажа самого прибора, его датчиков тока, вскрытия прибора, замены вышедшего из строя симистора и является длительным и трудоемким процессом, вызывающим простой технологического процесса. В некоторых случаях в результате коротких замыканий в цепи управления реле может стать неремонтопригодным в результате перегорания дорожек печатных плат.

В приборах РКЗМ, МД, РТЗЭ-СВ, УМЗ, ЭКТ(М), КСКН-4, управляющий ключ (симистор) вынесен из корпуса прибора и монтируется снаружи в отдельном съемном корпусе. При выходе его из строя ключ оперативно снимается и заменяется исправным без демонтажа прибора и его датчиков тока, что значительно снижает трудоемкость ремонта и время простоя оборудования. Ключ соединяется с реле без посредства каких-либо контактов. Такое конструктивное решение дает и другие преимущества: облегчение температурного режима элементов внутри корпуса (обеспечивает дополнительное повышение надежности и долговечности реле), полная гальваническая изоляция ключа (обеспечивает больше возможностей в выборе вариантов подключения).

Ремонтный комплект включает в себя симисторный ключ в пластиковом корпусе и четыре фиксатора для крепления на корпус прибора.

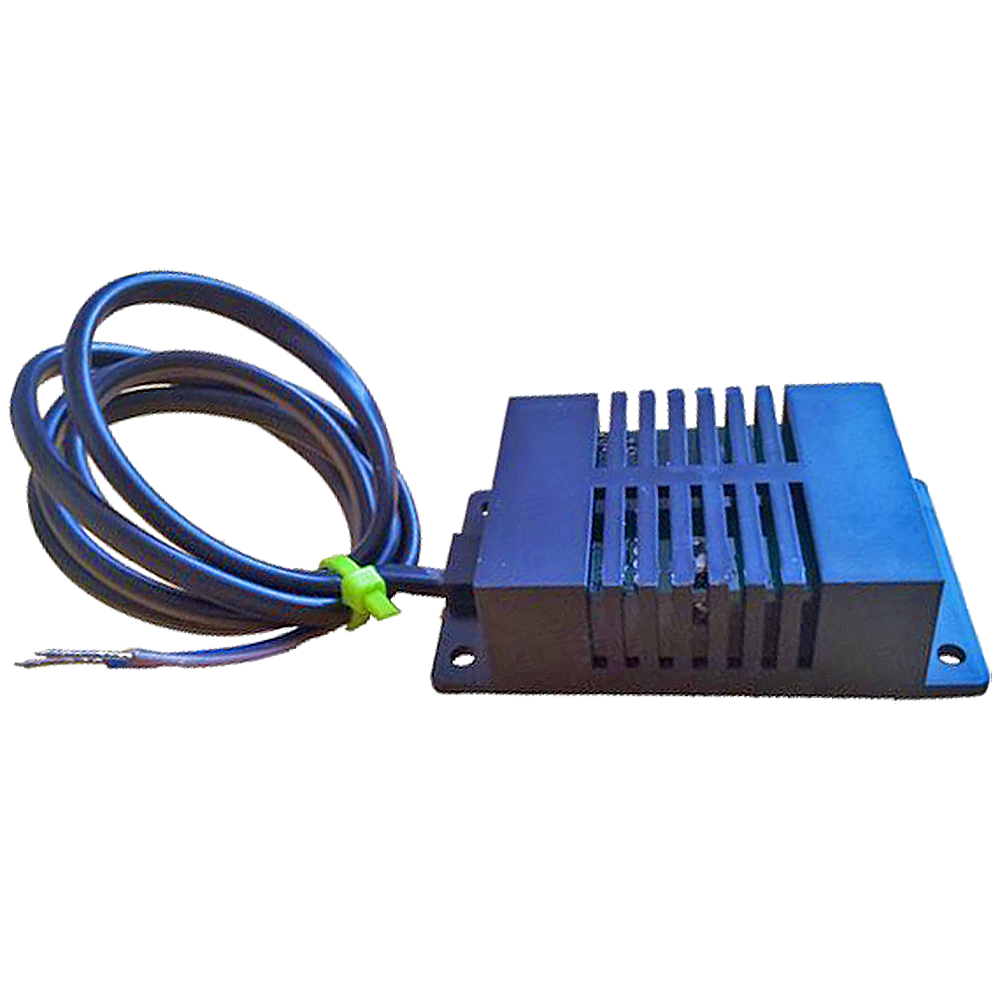

Рис. 1. Внешний ключ управления

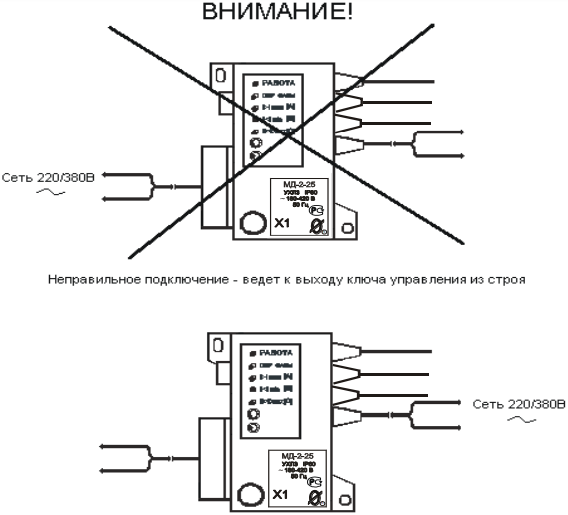

Рис. 2. Правильное подключение прибора с внешним ключом управления

Технические характеристики

Климатическое исполнение	УХЛ3

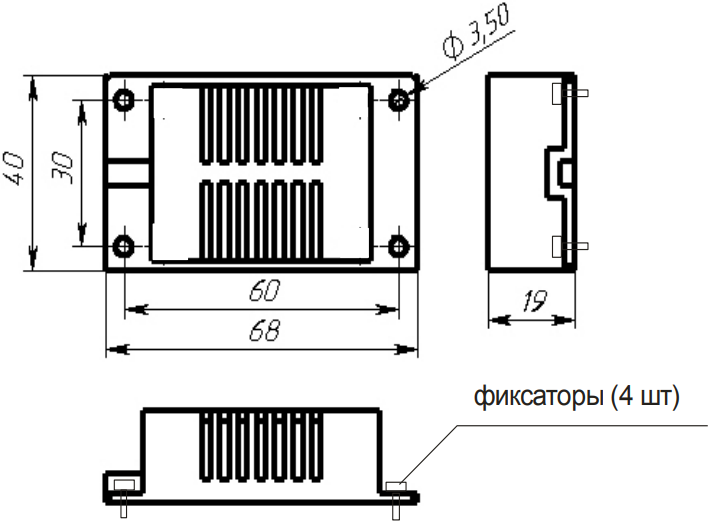

Установочные размеры, габаритные размеры	Не более 40х70х20 мм
Вес	Не более 10 г

Стандартный комплект поставки

Ключ с 4-мя фиксаторами — 1 шт.
Паспорт ЮИПН 433263.001 ПС — 1 шт.

Скачать документацию

Внешний ключ управления. Паспорт. ЮИПН 433263.001 ПС

Чтобы правильно подобрать внешний ключ управления (ЗИП), узнать стоимость или купить внешний ключ управления, вам достаточно позвонить по телефону +7(4812)209-311 или написать по электронной почте info@td-electroprivod.ru.
