Программатор адреса для RS-485 адаптера

Скачать PDF

Цена (без учета НДС): 2 700,00 руб.

Описание

Адаптер RS-485 представляет собой устройство, позволяющее подключить прибор защиты к ПК или сети с интерфейсом RS-485. Может быть использован при подключении к автоматическим системам управления, работающим под управлением SCADA-систем.

Особенности:

  • Протокол передачи данных — MODBUS RTU.
  • Работа при скоростях обмена 9600, 19200, 38400, 57600, 115200 бит/с с автоматической подстройкой.
  • Формат данных 8-e-1 по умолчанию (8-бит данных, проверка на четность, 1-стоп бит), может быть изменен пользователем.
  • Электронный способ программирования адреса записью из SCADA системы или с помощью специализированного программатора.
  • Бесконтактный проводной интерфейс для связи с прибором защиты.
  • Питание от сети переменного тока напряжением 230 В ±15% частотой 50 Гц.



Устройство и принцип работы

Общий вид адаптера RS-485 и расположение его органов индикации показаны на рисунке 1. Схема подключения адаптера указана на рисунке 2.

Адаптер RS-485 является электронным изделием, обеспечивающим двусторонний обмен информацией между ПК и прибором защиты с использованием интерфейса RS-485 и протокола обмена данных MODBUS RTU.

Для подключения к прибору защиты адаптер RS-485 оснащен бесконтактным интерфейсом. Данное решение обеспечивает простоту подключения и электробезопасность при эксплуатации.

Подключение к шине RS-485 осуществляется с помощью маркированных выводов.

Индикация связи с прибором осуществляется индикатором «связь с прибором». При подключении к прибору защиты индикатор загорается непрерывно.

Индикация принимаемых пакетов по шине RS-485 осуществляется индикатором «опрос». При приеме адресованного адаптеру пакета индикатор изменяет свое состояние на противоположное (гаснет или загорается).

Адаптер RS-485 поддерживает скорости передачи информации 9600, 19200, 38400, 57600, 115200 бит/с, при подключении адаптера к шине RS-485 адаптер анализирует принимаемые пакеты данных и автоматически устанавливает необходимую скорость обмена.

Внимание!

Применение программатора адреса не является обязательным, может использоваться для более оперативного и удобного назначения адреса адаптерам, например, когда необходимо выполнять программирование значительного количества устройств и в отсутствии или нежелательности использования для этих целей SCADA системы.



Рис. 1. Общий вид адаптера RS-485





Рис. 2. Схема подключения адаптера RS-485

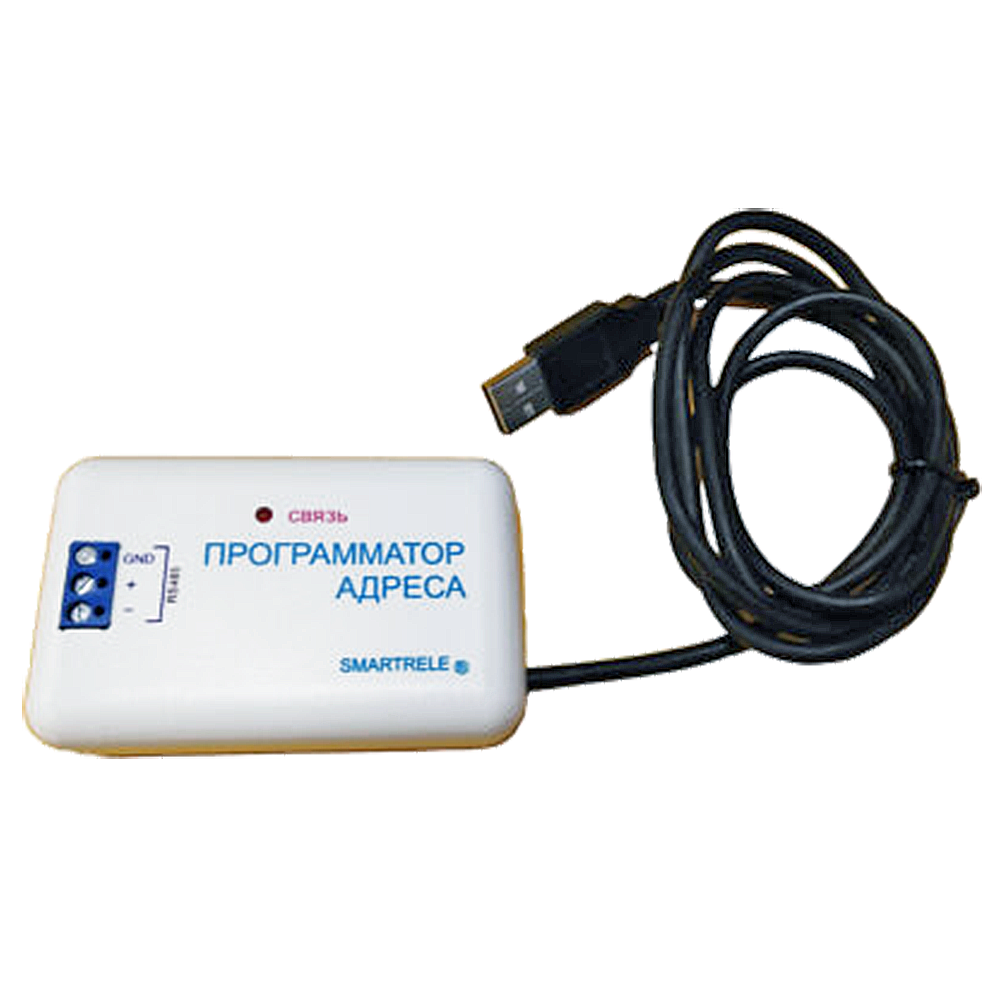

Рис. 3. Общий вид программатора адреса





Технические характеристики

Потребляемая мощность Не более 2,5 ВА
Климатическое исполнение УХЛ3
Исполнение по степени защиты IP60
Установочные размеры, габаритные размеры Не более 35х33х95 мм
Вес Не более 100 г

Скачать документацию

Адаптер RS-485. Паспорт. ЮИПН 203127.004 ПС



Чтобы правильно подобрать программатор адреса для RS-485 адаптераузнать стоимость или купить программатор адреса для RS-485 адаптера, вам достаточно позвонить по телефону +7(4812)209-311 или написать по электронной почте info@td-electroprivod.ru.
