РПП-2М реле повторного пуска

Скачать PDF

Цена (без учета НДС): 2 600,00 руб.

Описание

Реле РПП-2М предназначено для автоматического включения (повторного пуска) низковольтных, мощностью до 0,4 кВ асинхронных промышленных электродвигателей после их отключения, вызванного снижением напряжения питающей сети или полным отключением напряжения (перерывом электроснабжения).

Особенности реле РПП-2М:

  • Регистрация информации о количестве аварийных отключений, а также нормальных отключений электродвигателя кнопкой "СТОП".
  • Выдача команд на повторный пуск.
  • При выключении двигателя кнопкой "СТОП" отсутствие команды на повторный пуск.
  • Регистрация даты и времени аварийных отключений и повторных пусков электродвигателя (до 8 последних событий).
  • Работа при температуре окружающей среды -10...+40Сº при относительной влажности до 95%.
  • При работе с пультом управления ПУ-04М возможно считывания информации и программирование уставок по оптическому каналу связи.

Технические характеристики РПП-2М

Питание от сети переменного тока напряжением 180-420 В, 50±2 Гц
Контроль напряжения сети 180…420 В c погрешностью не более 5%.
Выдача команды на повторный пуск, если уровень напряжения сети превышает значение уставки Umin регулируемая, в пределах 180…400 В c шагом 2 В
Выдача команды на повторный пуск, если длительность перерыва электроснабжения не превышает значения уставки Тпэсн регулируемая, в пределах 1…20 сек. c шагом 1 сек.
Задержка выдачи команды на повторный пуск после восстановления питания Тзд регулируемая, в пределах от 0 до 255 сек. c дискретностью 1 сек.
Немедленный повторный пуск без выдержки времени, если длительность перерыва электроснабжения не превышает уставки Тнп регулируемый, в пределах от 0,1 до 0,5 сек. с шагом 0,1 сек
Максимальное число регистрируемых отключений 255
Максимальный ток, коммутируемый контактами реле 20 А при длительности импульса тока 0.1 сек
Мощность, потребляемая реле от сети не более 20 ВА
Климатическое исполнение УХЛ категории 3.1
Габаритные размеры 60х80х95 мм
Масса 250 г
Средний срок службы 8 лет

Стандартный комплект поставки

  • Реле повторного пуска РПП-2М.
  • Паспорт.

Дополнительная комплектация, опции

  • Пульт управления ПУ-04M. Обеспечивает считывание данных и регулировку уставок защиты реле РПП-2М по беспроводному оптическому каналу связи.

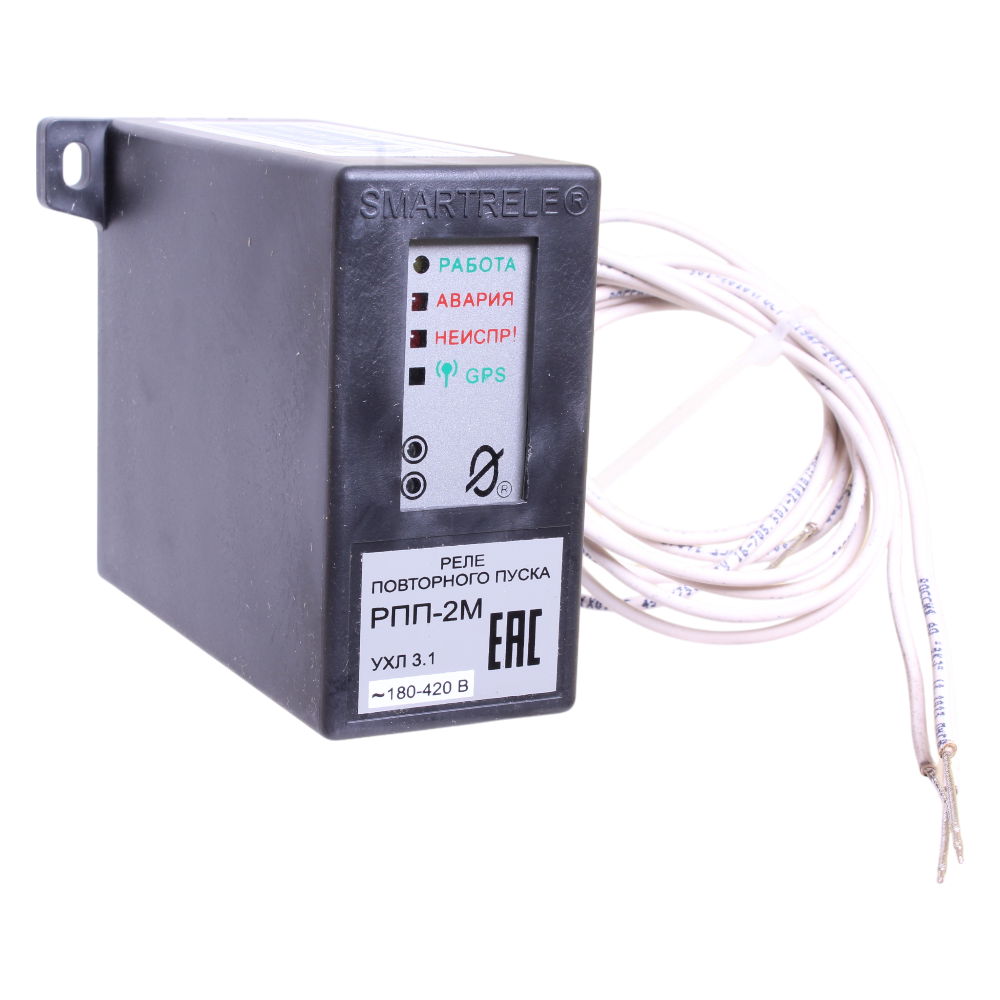

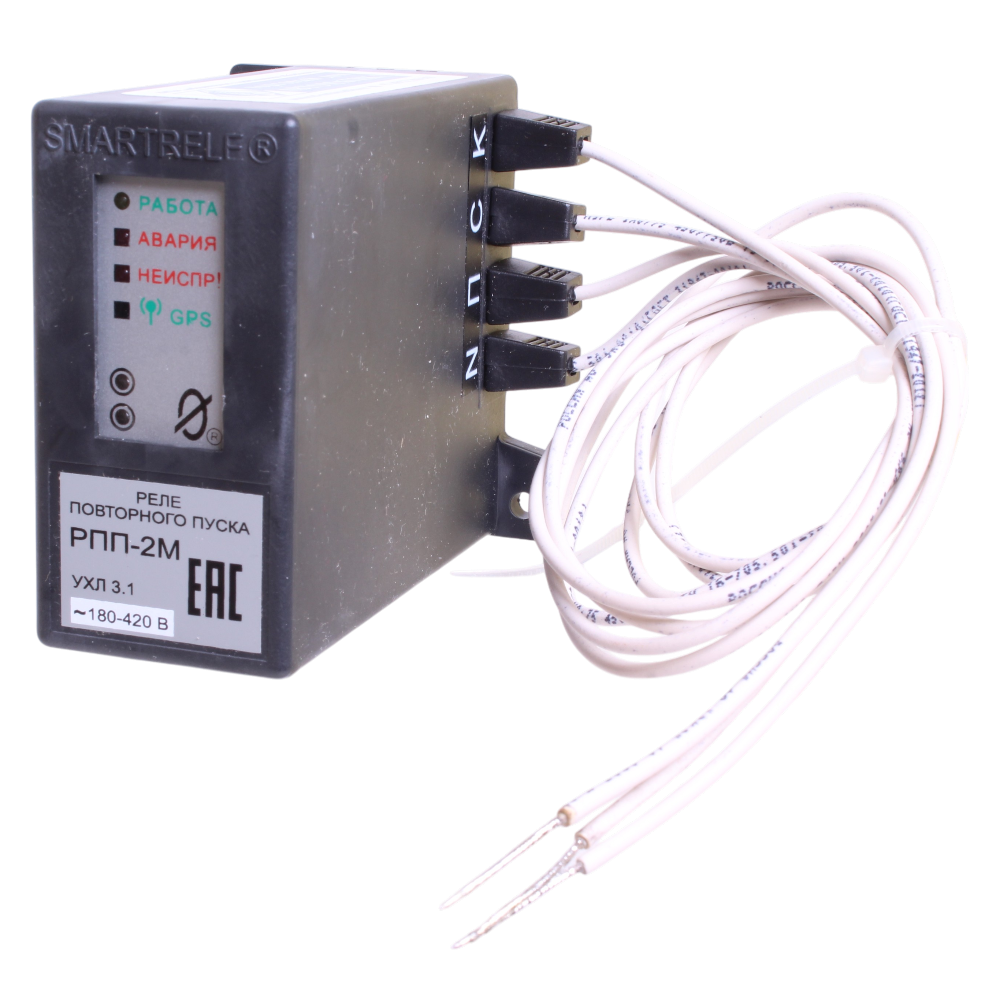

Общий вид реле РПП-2М

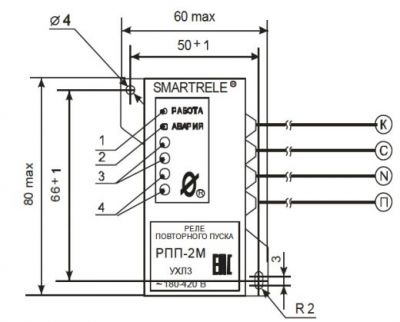

РПП-2М схема прибора

1 - индикатор “РАБОТА”

2 - индикатор “АВАРИЯ”

3 - ИК-приемник реле

4 - ИК-излучатель реле

Скачать документацию

РПП-2М реле повторного пуска. Паспорт.
