Смартреле-МС прибор наблюдения за состоянием электрической сети (монитор сети)

Скачать PDF

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Монитор сети Смартреле-МС предназначен для осуществления мониторинга, то есть непрерывного наблюдения за состоянием электрической сети.

Монитор Смартреле-МС обеспечивает измерение действующих значений напряжений в трехфазной электрической сети 0,4 кВ и передачу их в персональный компьютер для осуществления мониторинга в реальном масштабе времени и статистической обработки.

Смартреле-МС является электронным изделием, производящим контроль напряжений трехфазной электрической сети.

Считывание информации от монитора и передача ее на компьютер осуществляется с помощью адаптера Ethernet или адаптера RS-485.

При использовании адаптера RS-485 прибор монитор сети может быть подключен к SCADA системе.

Считывание осуществляется по бесконтактному каналу связи, обеспечивающему электробезопасность при подключении адаптера к монитору.

Смартреле-МС рекомендуется устанавливать в закрытых шкафах. Для крепления в его корпусе предусмотрены два крепежных отверстия и крепление на DIN-рейку.

Монитор предназначен для работы при температуре окружающей среды -60…+60°С при относительной влажности до 98% при 25°С.

Пределы измерений действующих значений напряжений при относительной погрешности не более 5% — от 180 до 250 В.

Питание монитора осуществляется от трехфазной сети переменного тока напряжением 380 В частотой (50±2) Гц.

Средний срок службы монитора — не менее 5 лет.

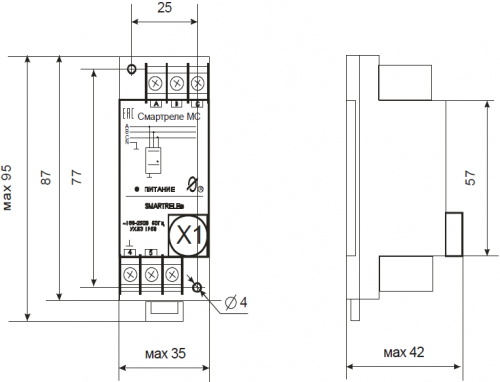

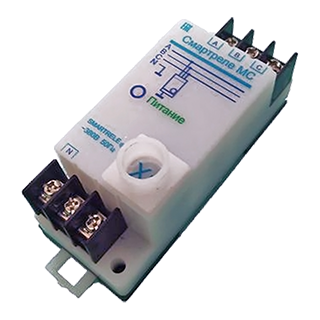

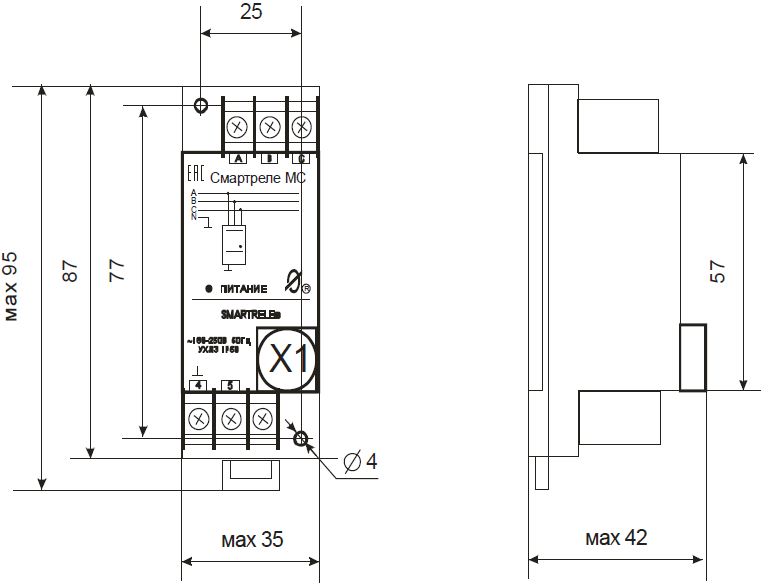

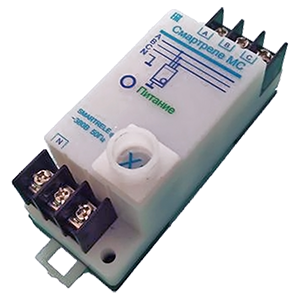

Общий вид монитора сети Смартреле-МС

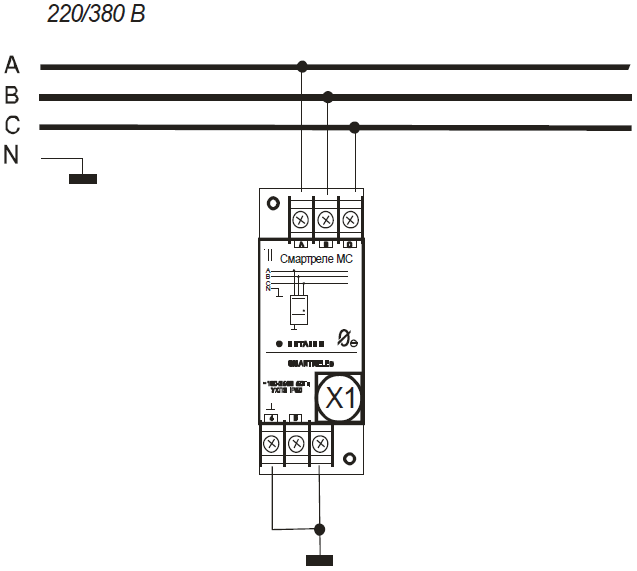

Схема подключения монитора Смартреле-МС к объекту мониторинга

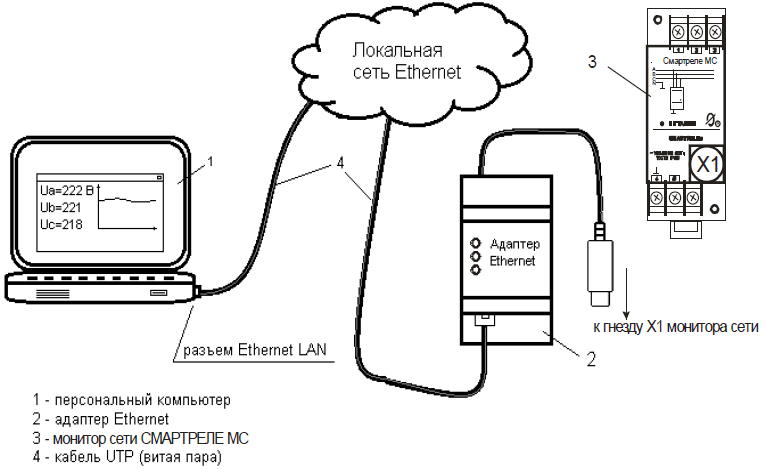

Подключение Смартреле-МС в локальную вычислительную сеть с помощью адаптера Ethernet

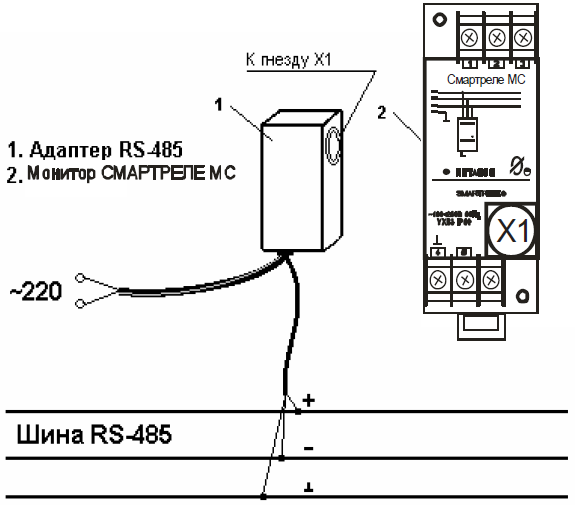

Подключение монитора сети Смартреле-МС к шине RS-485 с помощью адаптера RS-485

Технические характеристики

Потребляемая мощность	Не более 2 Вт
Климатическое исполнение	УХЛ3
Исполнение по степени защиты	IP50
Установочные размеры, габаритные размеры	Не более 95х35х42 мм
Вес	Не более 60 г

Стандартный комплект поставки

Монитор Смартреле-МС — 1 шт.
Паспорт на монитор сети — 1 шт.

Примечание: адаптер Ethernet (ЮИПН 203127.002) и адаптер RS-485 (ЮИПН 203127.004) изготавливается и поставляется отдельно по требованию заказчика.

Скачать документацию

Смартреле-МС монитор сети. Паспорт. ЮИПН 411711.073 ПС

Чтобы правильно подобрать монитор сети Смартреле-МС, узнать стоимость монитора сети Смартреле-МС, купить Смартреле-МС, вам достаточно позвонить по телефону +7(4812)209-311 или написать по электронной почте info@td-electroprivod.ru.
