Смартреле-РП-003 реле промежуточное защищенное

Скачать PDF

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Реле Смартреле-РП-003 предназначены для увеличения коммутируемого тока приборов защиты, автоматики и управления серии Смартреле.

Диапазон входного переменного напряжения частоты 50±2 Гц — от 160 до 250 В.

Максимально допустимый ток контактов реле — 10 А.

Внешний вид, габаритные и установочные размеры реле — в соответствии с рисунком 1.

Подключение реле выполняется согласно схеме на рисунке 2.

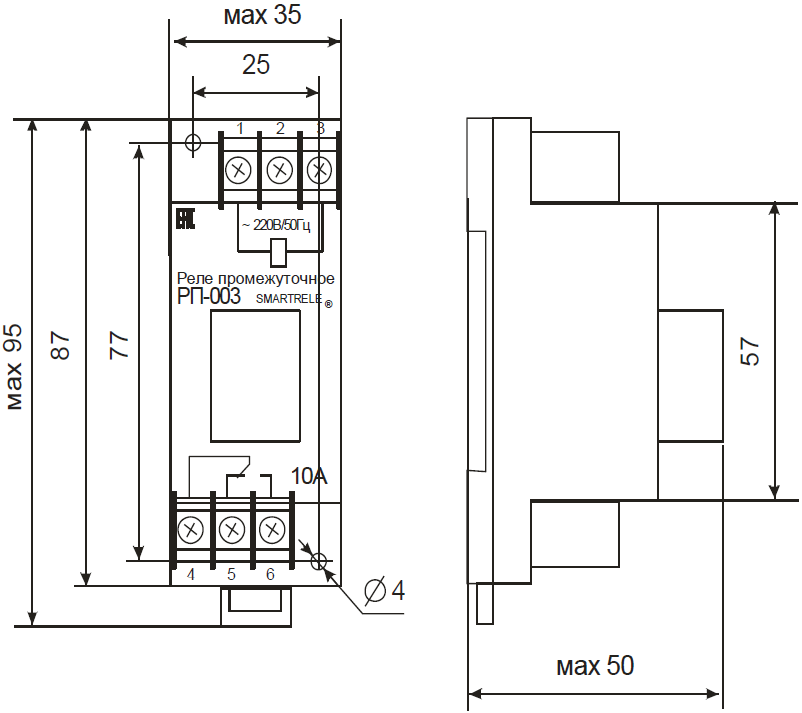

Рис. 1. Внешний вид, габаритные и установочные размеры Смартреле-РП-003

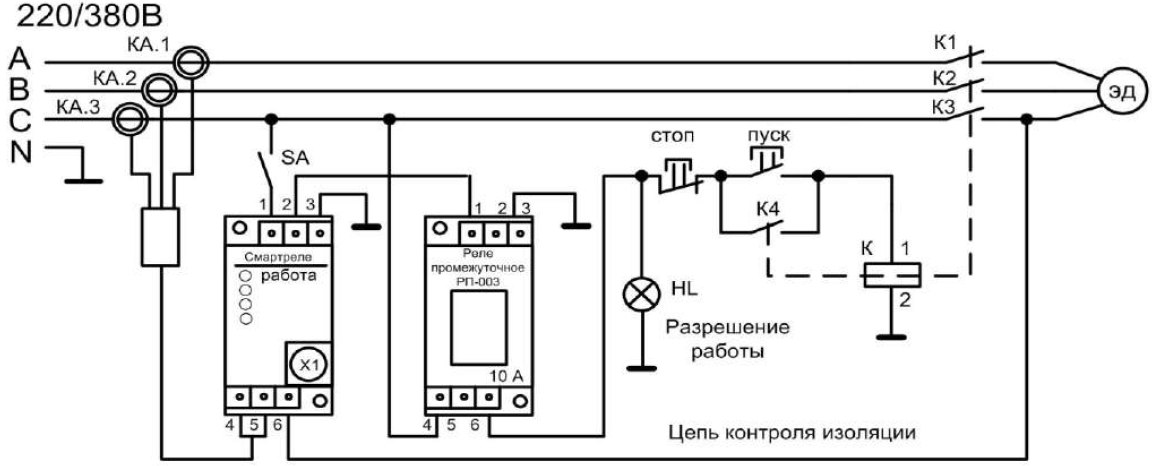

Рис. 2. Схема включения промежуточного реле Смартреле-РП-003 в цепь оперативного напряжения

Установочные размеры, габаритные размеры	Не более 35х95х50 мм
Вес	Не более 60 г
