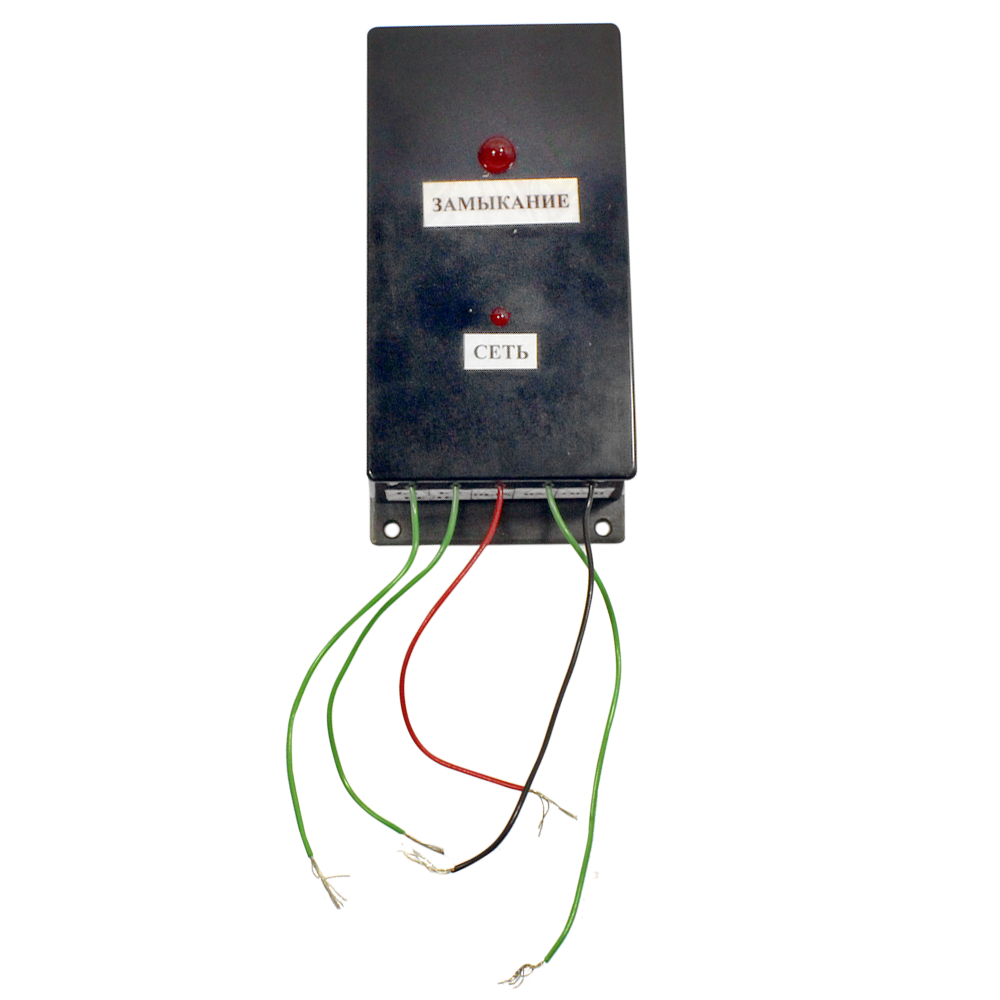

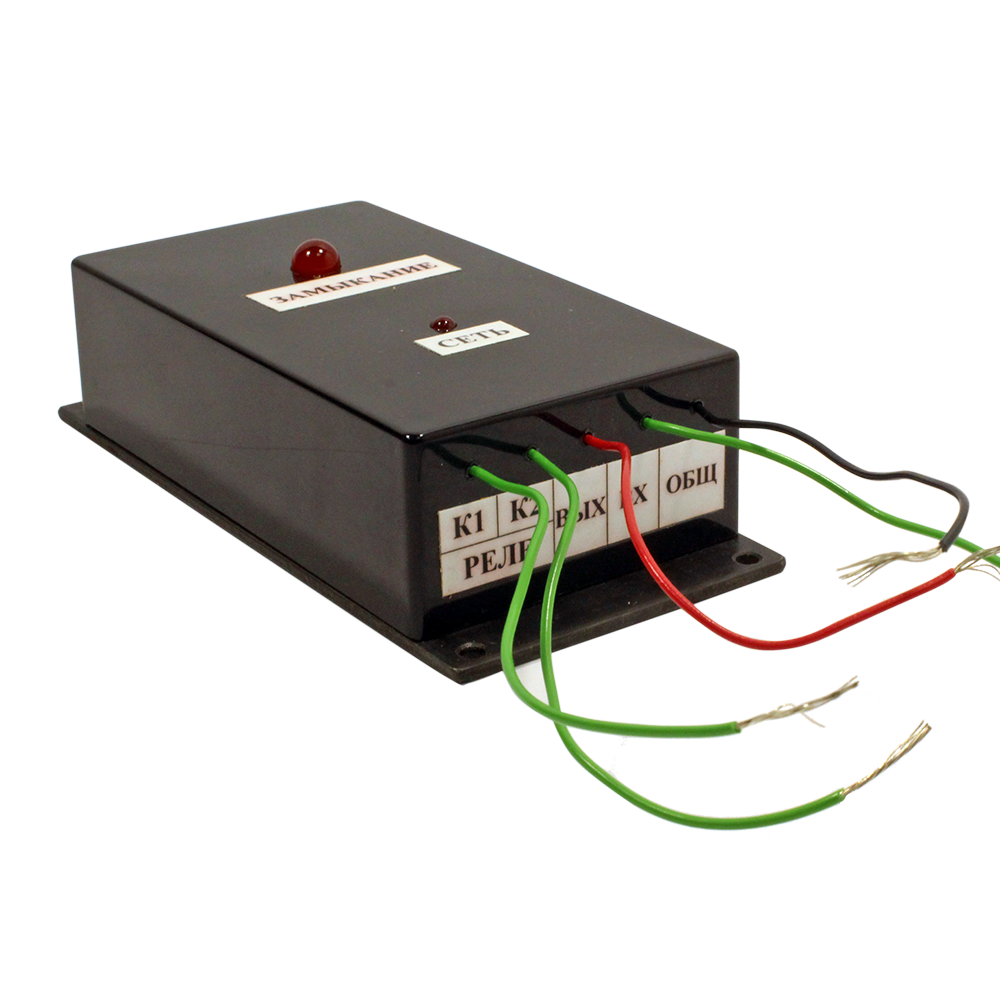

УВНЭД-1М устройство электроосмотической влагозащиты низковольтных электродвигателей

Скачать PDF

Цена (без учета НДС): 27 600,00 руб.

Заказать

Описание

Устройство электроосмотической влагозащиты УВНЭД-1М предназначено для защиты от попадания влаги низковольтных двигателей (ЭД) в автоматическом режиме путем встраивания в магнитный пускатель ЭД.

Устройство влагозащиты УВНЭД-1М состоит из двух функциональных блоков: первого блока электроосмотического предотвращения увлажнения и второго блока автоматического контроля сопротивления изоляции. Когда ЭД не работает, первый блок создает электрическое поле в изоляции между корпусом ЭД и обмоткой статора, препятствуя проникновению влаги в обмотку. Одновременно с этим второй блок проводит анализ тока утечки через изоляцию от обмотки к корпусу и сравнивает его с определенным, заранее заданным максимальным допустимым значением.

Если увлажнение обмоток двигателя произошло, то ток утечки оказывается больше допустимого. Блок контроля сопротивления изоляцией фиксирует это и на корпусе УВНЭД-1М загорается индикаторная лампа. При этом контакты устройства будут находиться в разомкнутом состоянии и не дадут замкнуться цепи управления катушкой магнитного пускателя, и включение ЭД в работу станет невозможным.

Во время работы электродвигателя устройство отключено. При выключении двигателя, т.е. при размыкании контактов магнитного пускателя, УВНЭД-1М автоматически включается в работу, предотвращая проникновение влаги в изоляцию ЭД.

Технические характеристики УВНЭД-1М

Питание	от сети переменного тока напряжением 220 В частотой 50 Гц
Потребляемая мощность	не более 7 Вт
Включение в работу	автоматическое
Длительность непрерывной работы	не ограничена
Мощность ЭД, подвергаемых влагозащите	250 кВт
Место установки	магнитный пускатель
Время установления рабочего режима	не более 1 мин
Габаритные размеры	160х70х35 мм
Масса	0,45 кг

Скачать документацию

УВНЭД-1М устройство электроосмотической влагозащиты изоляции низковольтных электродвигателей. Паспорт и руководство по эксплуатации.
