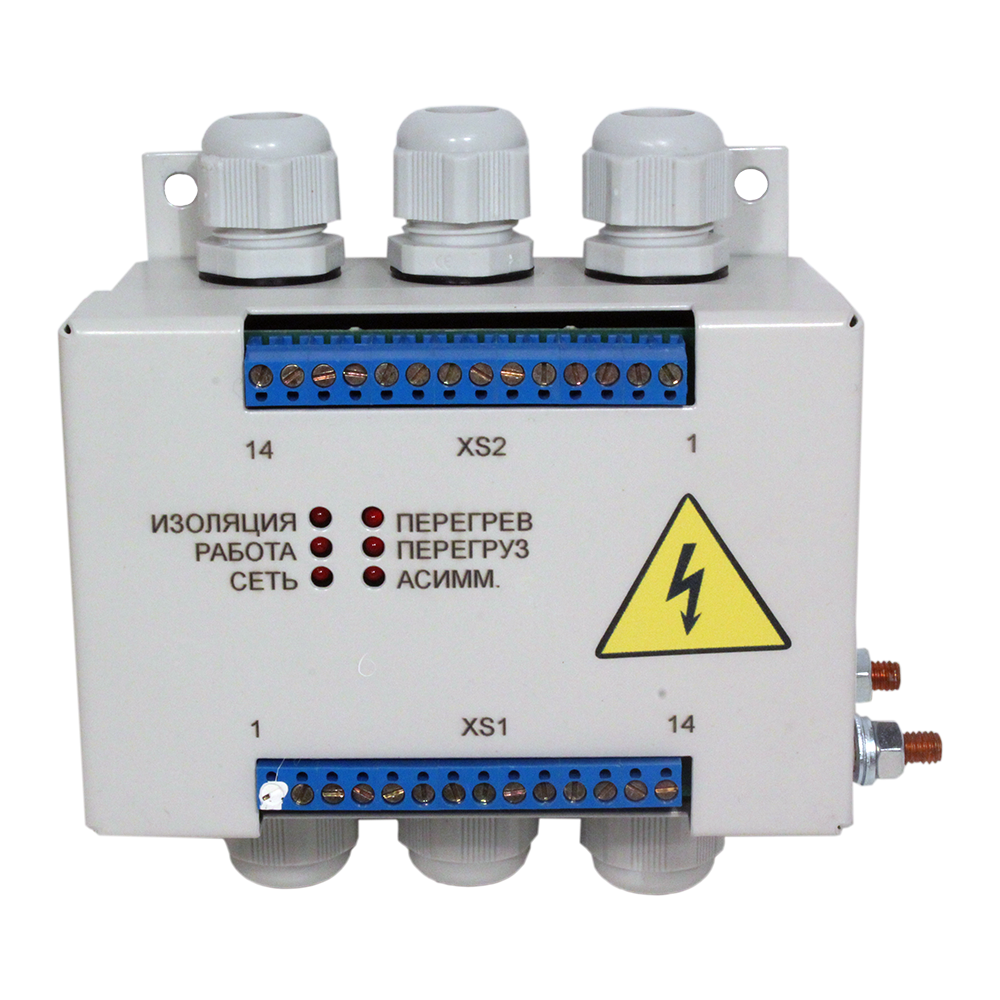

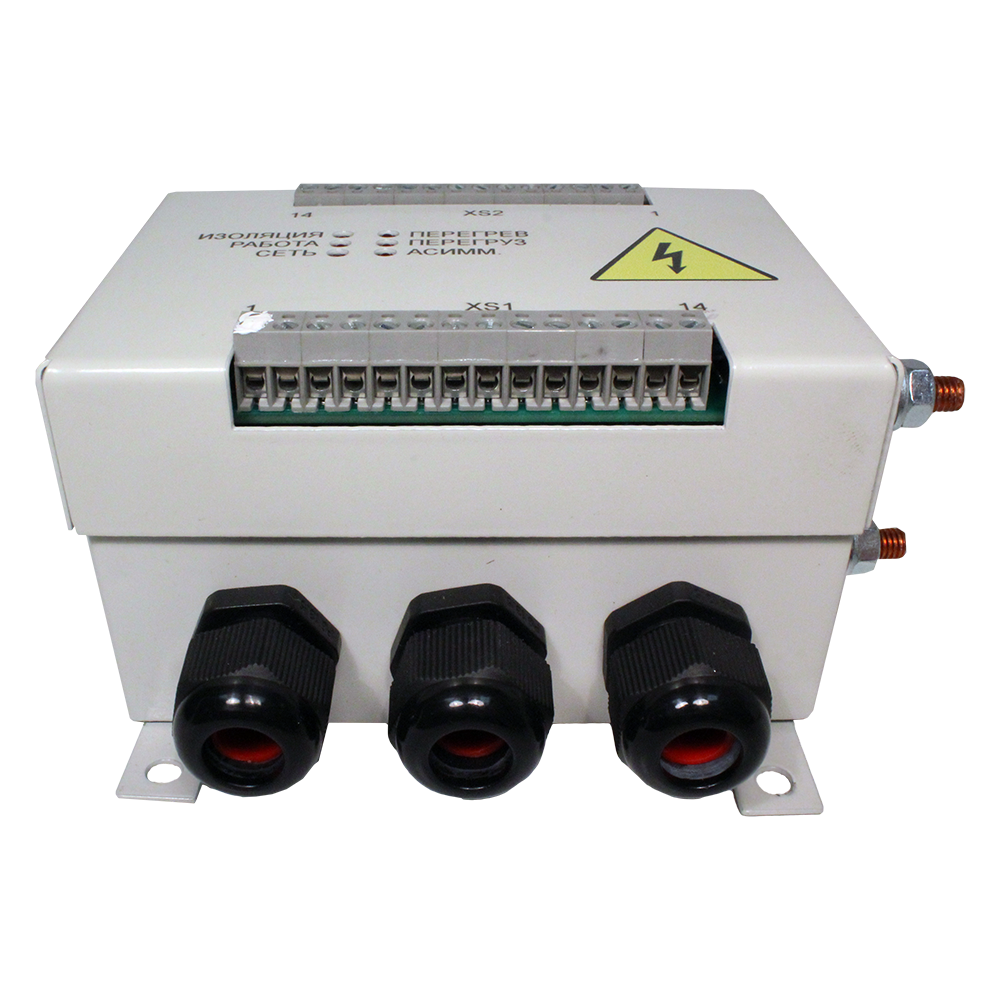

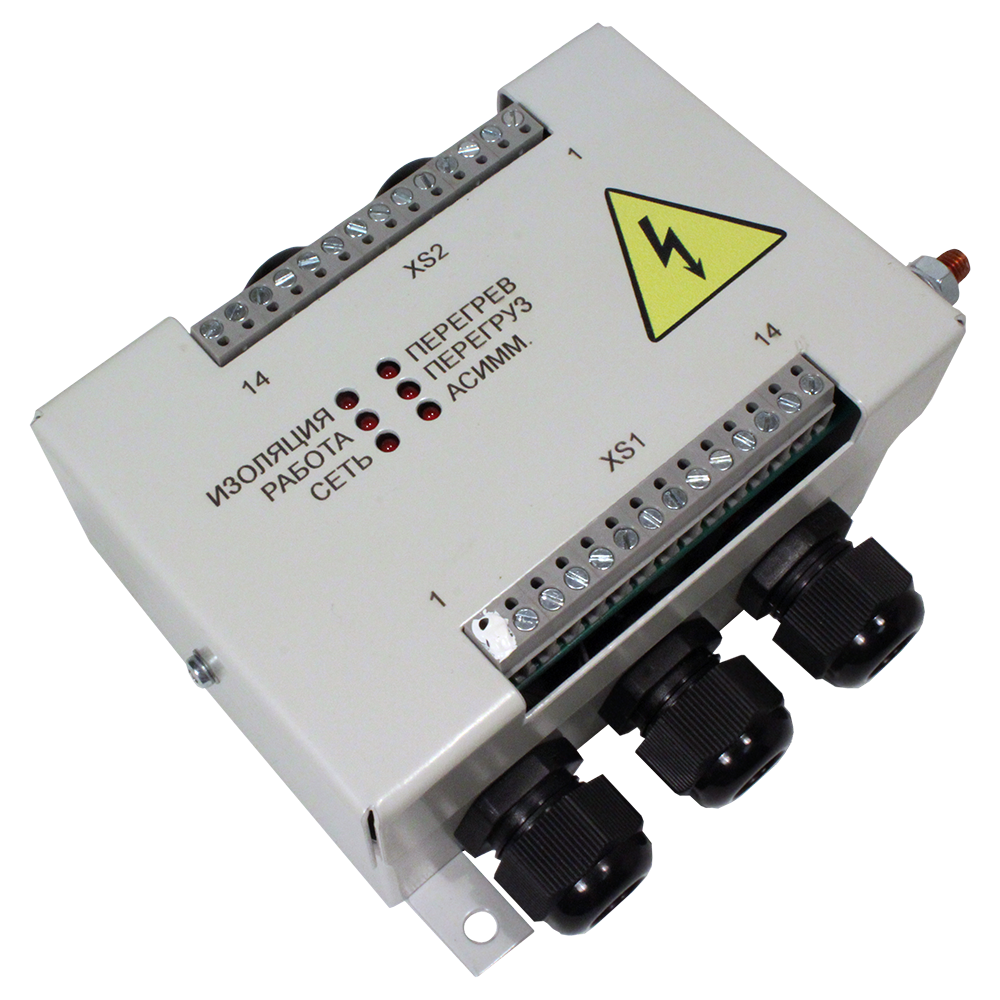

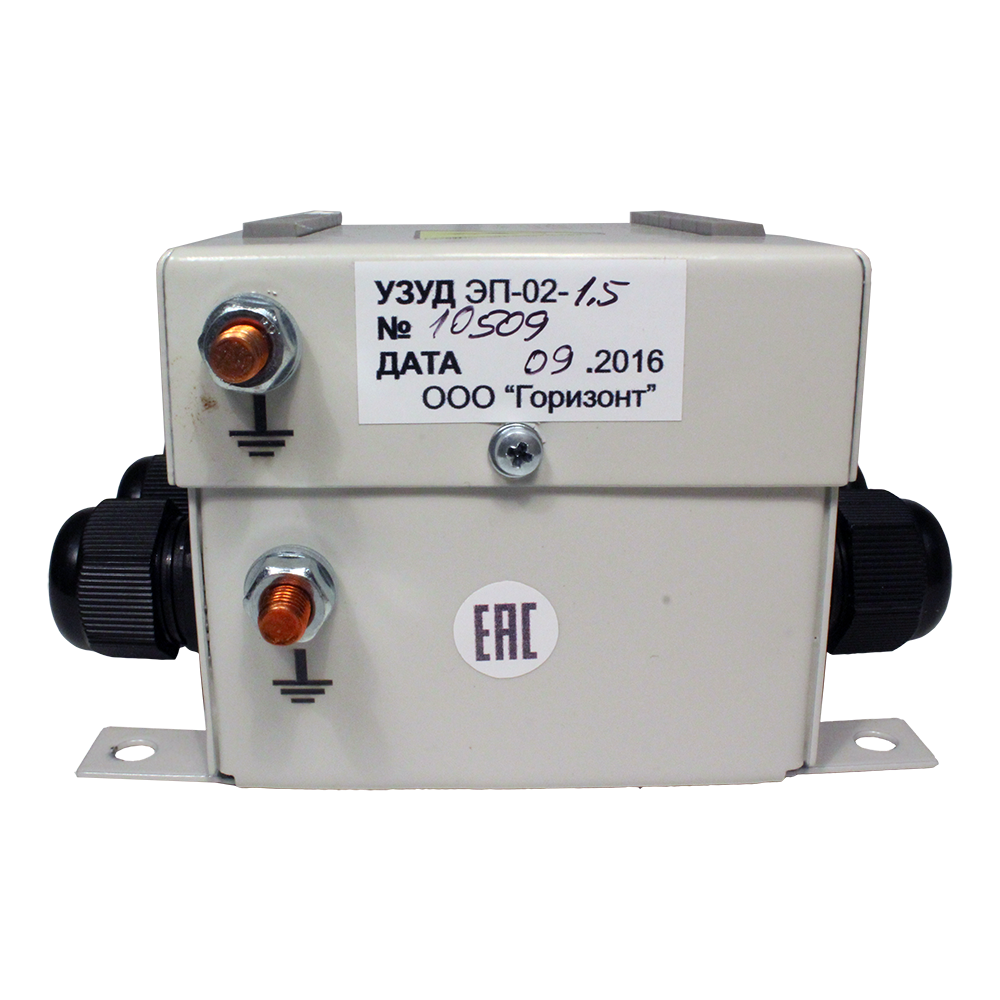

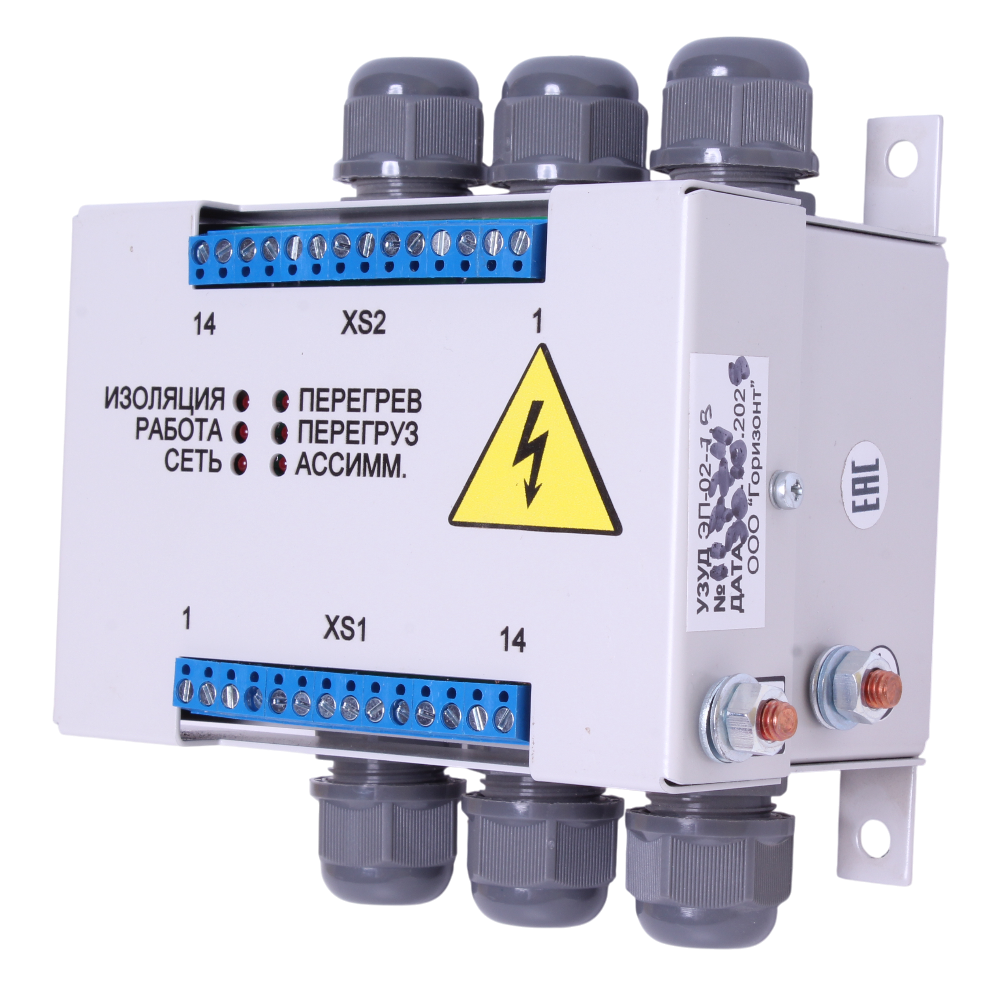

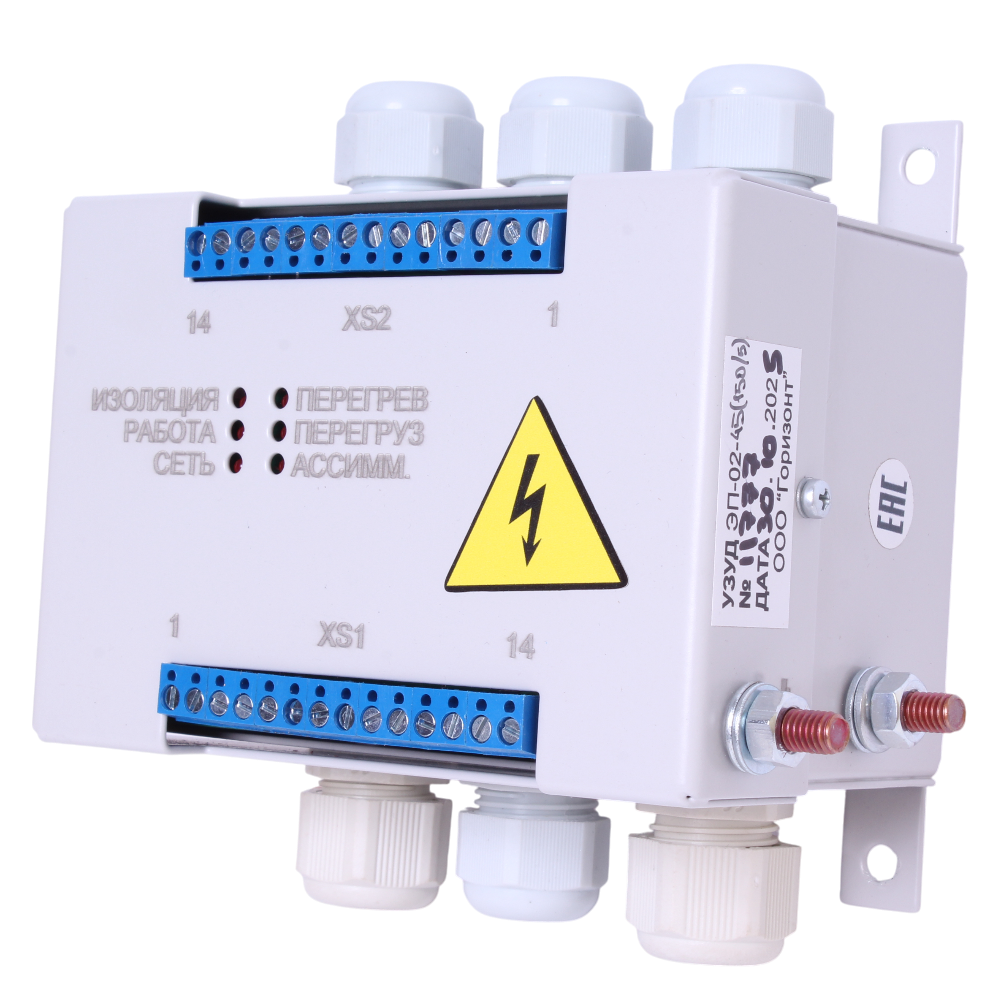

УЗУД устройство защиты двигателя

Скачать PDF

Цена (без учета НДС): По запросу руб.

Описание

Устройство защиты двигателя УЗУД (УЗУД-ЭП-02) предназначено для защиты, автоматики и мониторинга присоединений асинхронных электродвигателей напряжением 0,4 кВ и мощностью до 250 кВт. Защита заключается в постоянном измерении токов электродвигателя, контроле сопротивления "фаза-корпус", состояния входных дискретных сигналов напряжения 220 В и управлении состоянием выходных симисторных сигналов. Также прибор резервирует функции отключающих автоматов и тепловых реле, чем ограничивает неблагоприятные воздействия и ненормированный режим работы электродвигателей. Функции мониторинга, предусмотренные в устройстве УЗУД, дают возможность оценки технического состояния электродвигателя, что позволяет планировать предупредительные ремонты и замены электрических машин.

УЗУД-ЭП-02 является устройством управления электродвигателями и работает в составе реверсивного/нереверсивного трехфазного/однофазного электропривода переменного тока 0,4 кВ. Используется самостоятельно, в АСУ с использованием программного обеспечения верхнего уровня (удаленный персональный компьютер диспетчера). Для настройки прибора предусмотрен пульт или персональный компьютер. Поставка пульта осуществляется по дополнительному заказу.

Функциональные возможности УЗУД:

  • Защита от несимметричных режимов.
  • Защита от обрыва фазы.
  • Защита от перегрузки двигателя (время - токовая характеристика).
  • Максимальная токовая защита (МТЗ) с задержкой по времени.
  • Защита от уменьшения сопротивления изоляции двигателя (фаза-корпус).
  • Защита от перегрева обмотки статора (при наличии встроенного позистора).
  • Защита от частых пусков.
  • Запрет пуска перегретого двигателя.
  • Сигнализация потери нагрузки на двигателе.
  • Включение аварийной сигнализации при возникновении аварии двигателя.
  • Операции отключения и включения пускателя по внешним командам.
  • Изменение уставок, контроль характеристик двигателя, чтение архива аварий по интерфейсу RS-485.

Технические характеристики устройства УЗУД

Тип датчика тока

Встроенный трансформатор тока, 3 шт.

Допустимый ток через внутренний трансформатор

300 (Рдв)

Внутренний диаметр втулки внутреннего трансформатора

8 мм

Напряжение питания прибора от источника переменного напряжения с частотой 50 Гц

176…264 В

Потребляемая мощность от источника переменного напряжения, не более

3 Вт

Связь с внешними устройствами

RS-485

Входные дискретные сигналы переменного тока (220В):
- количество
- напряжение


4
220 В (±15%)

Выходные дискретные сигналы:
 - количество
 - напряжение
 - допустимая нагрузка длит. время / в течение 5 с


3
60…380 А
1 / 5 А

Канал защиты по изоляции двигателя:
 - прикладываемое постоянное напряжение
 - диапазон измерения сопротивления


<500 В
100…1000 кОм

Диапазон измерения сопротивления

0,5…20 кОм

Средняя наработка до отказа, не менее

10000 ч

Средний срок службы

12 лет

Масса устройства без внешних трансформаторов

1,5 кг

Габаритные размеры

134х124х75 мм

Структура обозначения, пример заказа

УЗУД-ЭП-02
5,5
Тр

Указывается при мощности двигателя >15 кВт. Означает необходимость дополнительных стандартных внешних трансформаторов тока, например, ТОП-0,66 или ТШП-0,66

Мощность электродвигателя в кВт (до 250 кВт)

Наименование модели

Стандартный комплект поставки

  • УЗУД устройство защиты двигателя.
  • Паспорт.
  • Руководство по эксплуатации.

Дополнительная комплектация, опции

  • Пульт УЗУД.

Габариты и схема подключения

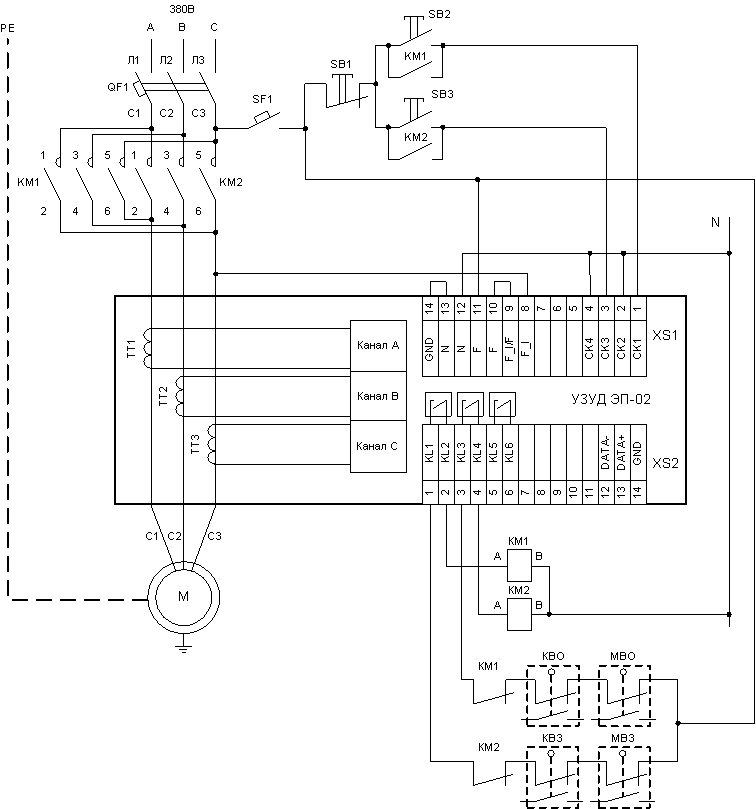

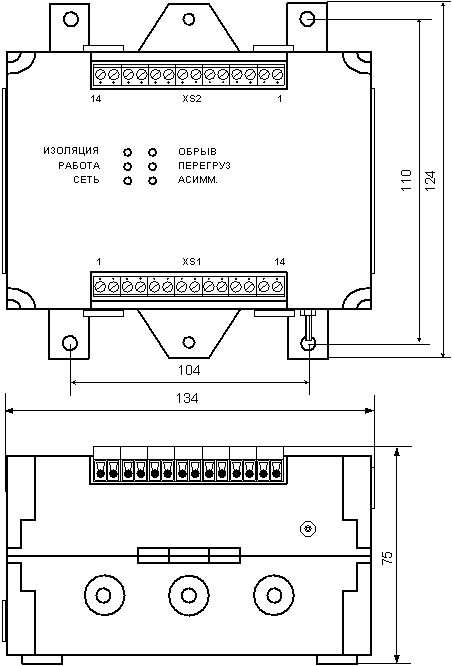

устройство УЗУД габариты УЗУД-ЭП-02 схема подключения

Скачать документацию

УЗУД устройство защиты двигателя. Руководство по эксплуатации.

УЗУД пульт. Инструкция по настройке параметров.
