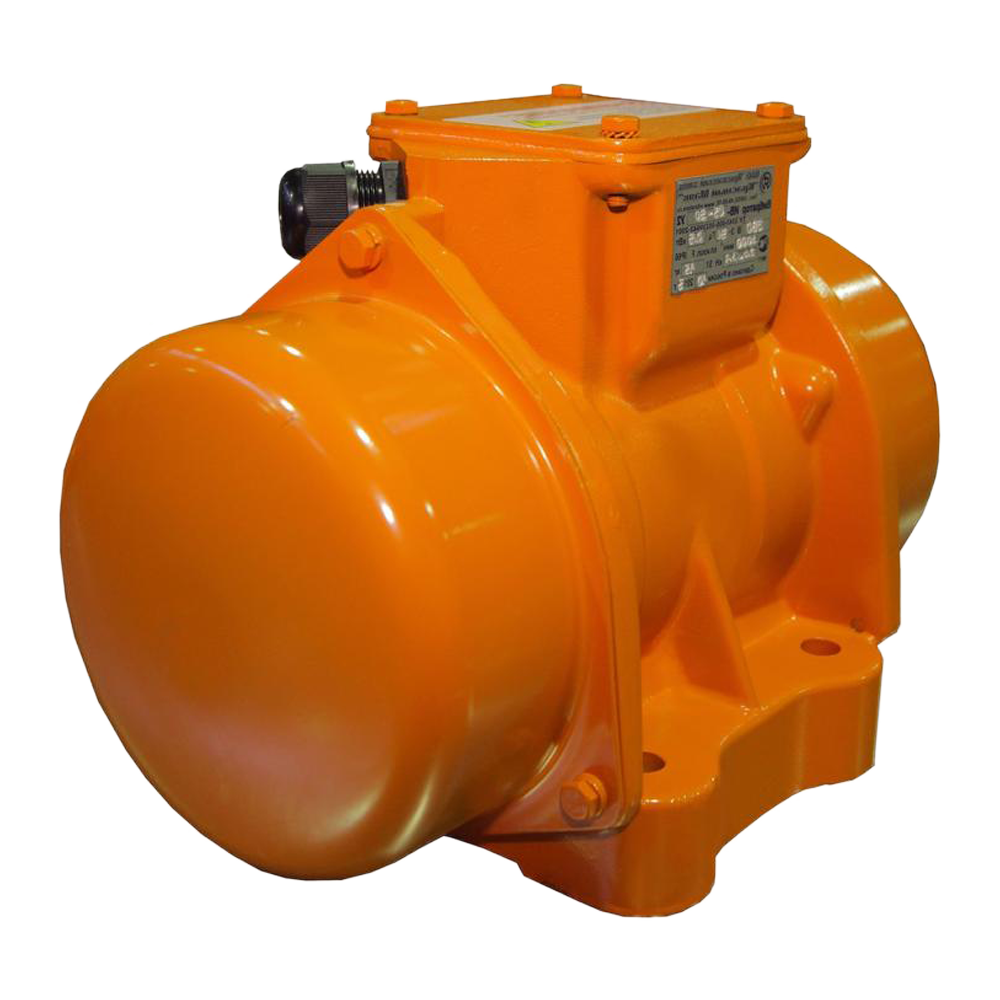

ЭВ-401 электровибраторы постоянного тока

Скачать PDF

Назначение: Для вибромашин

Напряжение питания и род тока: = 24 В

Номинальная мощность: 0,50 кВт, 0,90 кВт

Номинальная частота вращения: 3000 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Электровибраторы постоянного тока ЭВ-401 и ЭВ-401-01 предназначены для работы от бортовой сети автомобиля 24 В.

Комплект состоит из вибратора на ~18 В (ИВ-99БИВ-98БИВ-05-50ИВ-11-50) и инвертора специального применения ИСП-18/33 (ИСП-11), который представляет собой микропроцессорное устройство, с естественным способом охлаждения, предназначенное для управления специальным трехфазным асинхронным промышленным электродвигателем вибратора ЭВ-401 или ЭВ-401-1 при питании от бортовой сети автомобиля напряжением 24 В (27 В). Служит для преобразования входного постоянного напряжения 24 В (27 В) от бортовой сети транспортных средств (аккумуляторных батарей) в переменное трехфазное напряжение 18 В частотой 50 Гц.

Технические характеристики

Вес 23 кг (ЭВ-401); 15 кг (ЭВ-401-01)

Варианты исполнений

Электровибраторы постоянного тока ЭВ-401 и ЭВ-401-01 состоят из вибратора на ~18 В и преобразователя постоянного тока аккумулятора автомобиля в переменный ток - ИСП-11, необходимого для питания вибратора.

Модель

Ном.
мощность,
кВт

Синхронная
частота,
об/мин

Вынужд
сила,
кН

Статический
момент,
кг*см

Напряж.
В

Частота
тока,
Гц

Наработка
до отказа,
часы

Масса,
кг

ИВ-99Б

0,5

3000

2,5...5,0

2,55...5,1

18В 3ф

50

700

12

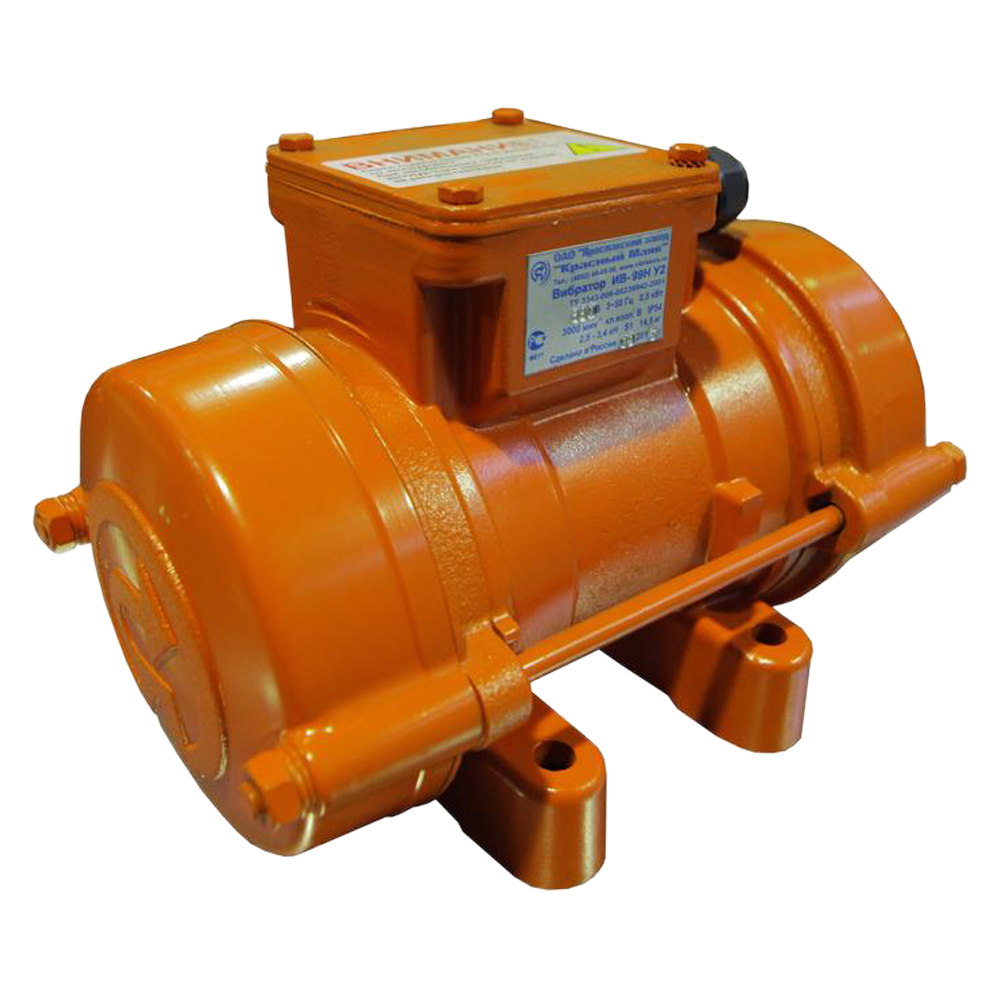

ИВ-98Б

0,9

3000

5,6...11,3

5,7…11,4

18В 3ф

50

700

20

ИВ-05-50

0,5

3000

2,5...5,0

2,55...5,1

18В 3ф

50

5000

15

ИВ-11-50

0,97

3000

5,6...11.3

5,7...11,4

18В 3ф

50

5000

29

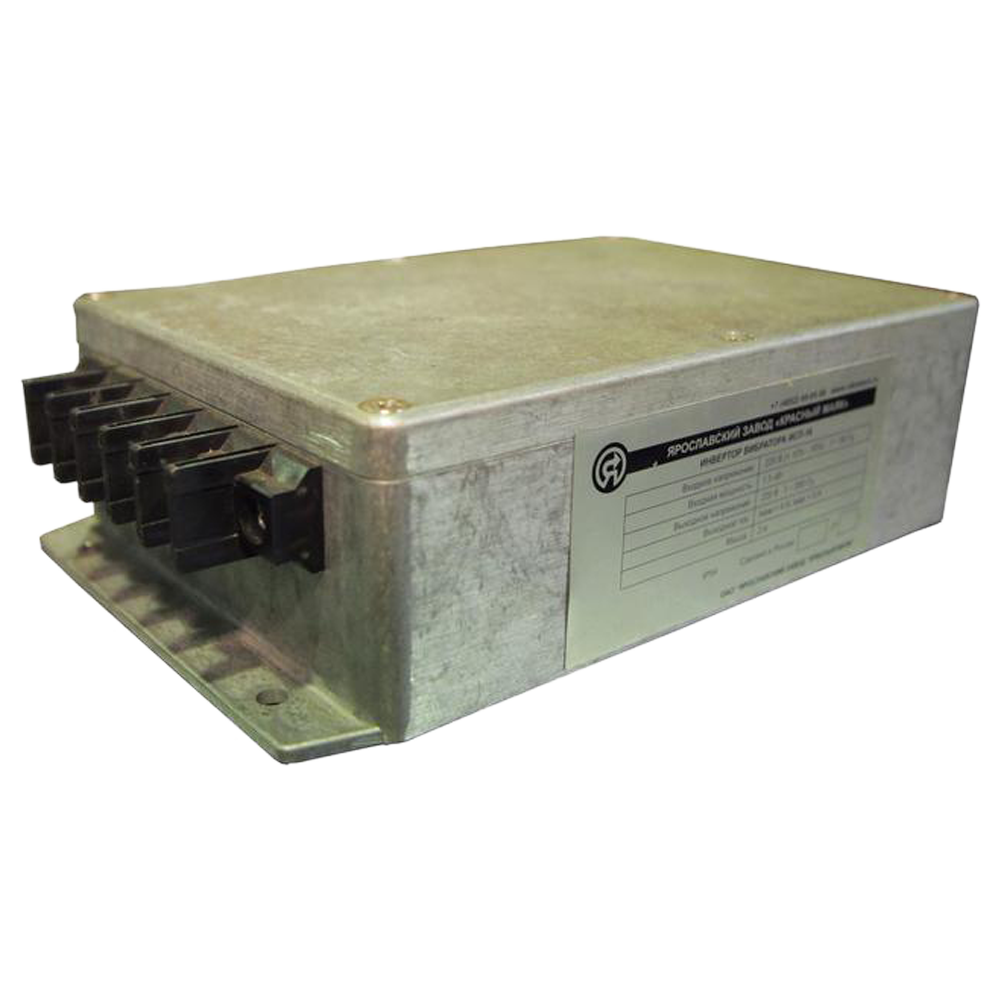

ИСП-18/33 (ИСП-11) инвертор специального применения
