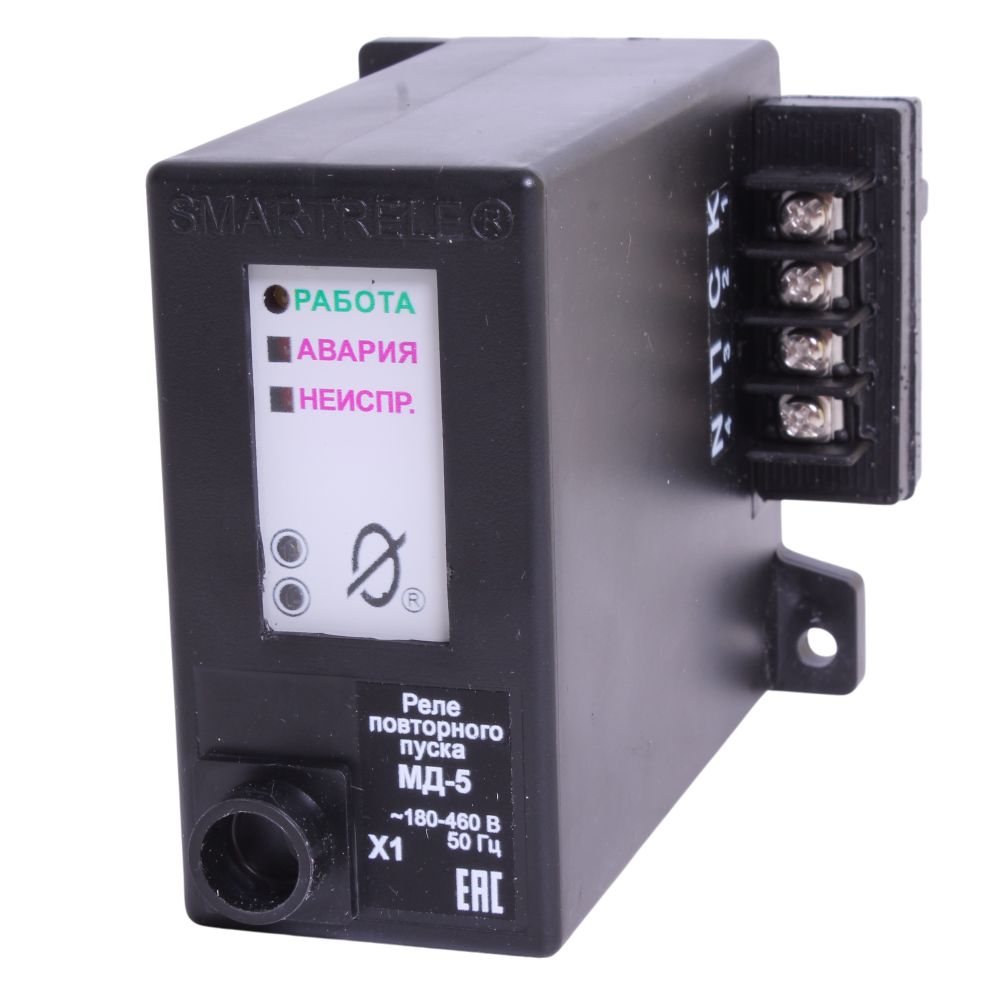

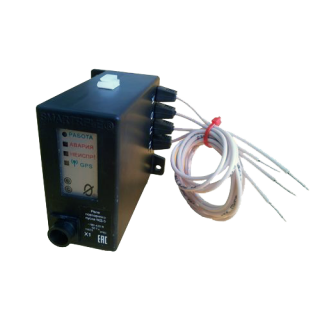

МД-5 монитор двигателя

Скачать PDF

Цена (без учета НДС): 3500,00 руб.

Описание

Монитор двигателя МД-5 предназначен для автоматического включения (повторного пуска) низковольтных (0.4 КВ) асинхронных промышленных электродвигателей после непредусмотренного отключения, вызванного снижением напряжения сети или полным отключением напряжения (перерывом электроснабжения). Повторный пуск обеспечивается кратковременным (0.1 сек) замыканием управляющего контакта монитора.

Монитор двигателя МД-5 наряду с улучшенными характеристиками и дополнительными функциями обладает всеми функциональными возможностями реле РПП-2М, РПП-2, РСЗ-2М.

Характеристики монитора двигателя МД-5:

  • Реле контролирует напряжение сети в диапазоне от 180 до 420 В c погрешностью не более 5%.
  • Питание реле осуществляется от сети переменного тока напряжением в диапазоне от 180 до 420В частоты (50±2) Гц.
  • Реле МД-5 обеспечивает выдачу команды на повторный пуск, если уровень напряжения сети превышает значение уставки Uвосст, регулируемой в пределах от 160 до 500 В c шагом 2 В.
  • Реле не выдает команды на повторный пуск, если двигатель отключен кнопкой "СТОП".
  • Реле МД-5 обеспечивает выдачу команды на повторный пуск, если длительность перерыва электроснабжения не превышает значения уставки Тпэсн, регулируемой в пределах от 1 до 20 с. c шагом 0.5 с.
  • Реле МД-5 регистрирует информацию о количестве аварийных отключений, а также нормальных отключений электродвигателя кнопкой "СТОП". Максимальное число регистрируемых отключений - 255.
  • Регистрирует дату и время до восьми последних по времени аварийных отключений и повторных пусков электродвигателя.
  • Обеспечивает задержку выдачи команды на повторный пуск после восстановления питания Тздпп, регулируемую в пределах от 0 до 60 с. c дискретностью 0.5 с.
  • Обеспечивает немедленный повторный пуск без выдержки времени, если длительность перерыва электроснабжения не превышает уставки Тнп, регулируемой в пределах от 0,1 до 1 с. с шагом 0,1 с.
  • Сохраняет в отдельной области памяти - журнале событий - дату и время каждого включения, нормального или аварийного отключения, автоматического повторного включения электродвигателя. Емкость журнала 200 событий.
  • Обеспечивает учет времени наработки электродвигателя с установленной даты. Емкость счетчика - 9999 часов.
  • Обеспечивает синхронизацию встроенных часов/календаря с эталоном времени (с помощью дополнительного устройства, поставляемого по заказу).
  • Обеспечивает автоматическую самодиагностику с выдачей сигнала о неисправности.
  • Максимальный ток, коммутируемый контактами реле - 20 А, при длительности импульса тока 0.1 с.
  • Мощность, потребляемая реле от сети, - не более 2 Вт.
  • Предназначено для работы при температуре окружающей среды -10...+40°С при относительной влажности до 95% при 25°С.
  • Средний срок службы - не менее 8 лет.

Технические характеристики

Климатическое исполнение УХЛ3
Исполнение по степени защиты IP60
Установочные размеры, габаритные размеры Не более 60х80х105 мм
Вес Не более 250 г

Варианты исполнений

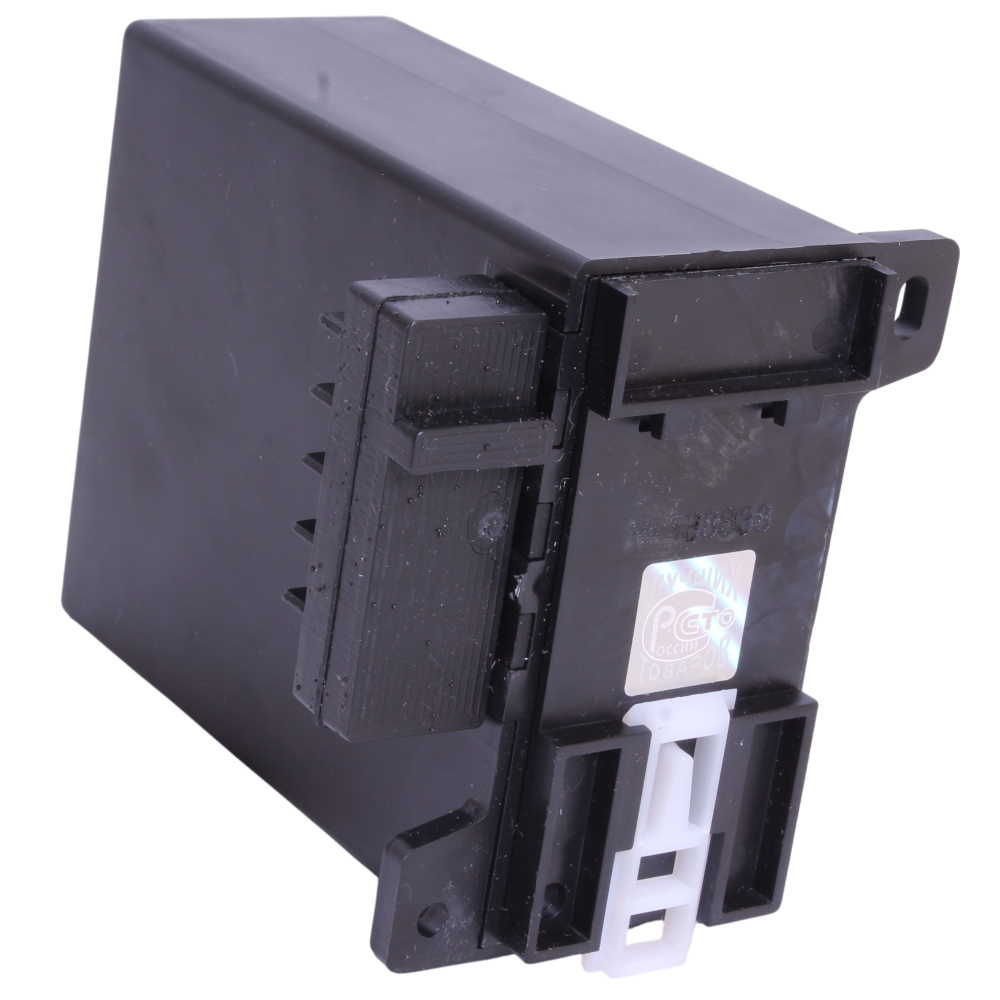

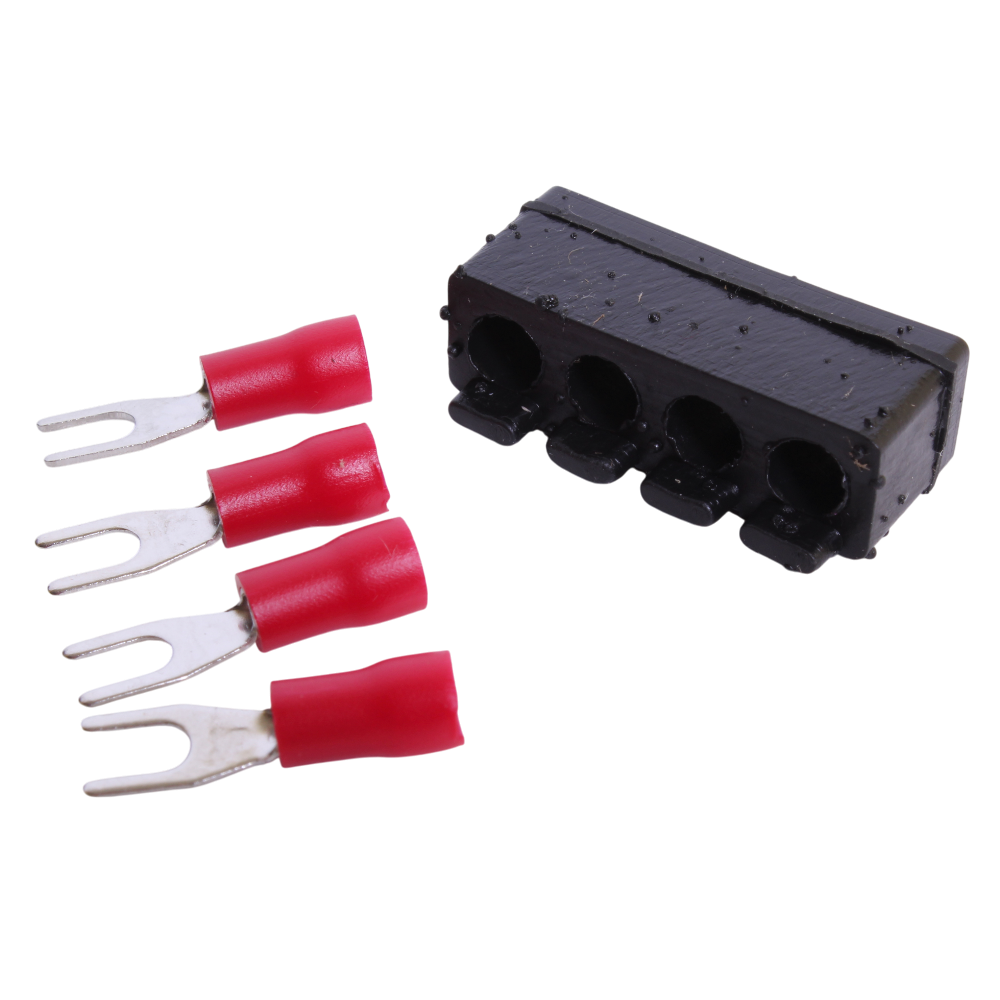

Монитор дополнительно может оборудоваться креплением на DIN-рейку. Выпускается модификация монитора с быстросъемным клеммным соединением проводов (уточняйте при заказе).

Дополнительная комплектация, опции

  • Монитор работает совместно с пультом управления ПУ-04С, обеспечивающим считывание данных и регулировку уставок защиты по бесконтактному проводному каналу связи. Один пульт может обслуживать любое количество мониторов.
  • Монитор работает также совместно с пультом управления ПУ-04Л, обеспечивающим считывание данных и регулировку уставок защиты по беспроводному оптическому каналу связи. Один пульт может обслуживать любое количество мониторов.
  • Монитор работает также совместно с устройством управления электродвигателями (пультом) ПУ-04Т, обеспечивающим только считывание данных из монитора по беспроводному оптическому каналу связи без возможности программирования уставок и удаления (стирания) накопленных данных. Один пульт может обслуживать любое количество мониторов.
  • Монитор работает совместно с Адаптером USB, обеспечивающим передачу накопленных данных в персональный компьютер ПК (ноутбук) и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени. Один Адаптер USB может обслуживать любое количество мониторов.
  • Монитор работает совместно с мобильным устройством сбора данных УСИМ, обеспечивающим оперативный сбор данных с приборов и их передачу в компьютер для последующей обработки и документирования. Одно устройство может обслуживать любое количество мониторов.
