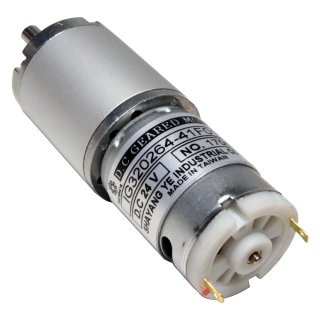

IG-32GM мотор-редуктор планетарный

Скачать PDF

Напряжение питания и род тока: = 12 В, = 24 В

Номинальная мощность: менее 0,1 кВт

Номинальная частота вращения: 5250 об/мин, 5290 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Мотор-редуктор IG-32GM состоит из реверсивного коллекторного двигателя постоянного тока и планетарного редуктора. Выпускается в двух исполнениях IG-32GM-1TYPE и IG-32GM-2TYPE.

Области применения: средства автоматизации и системы управления, устройства регулирования, автоматические и автоматизированные системы управления, следящие мини-приводы, средства обработки и представления информации, специальные инструменты, медицинская техника.

Особенности мотор-редуктора IG-32GM:

  • Электродвигатель необслуживаемый, можно заказать со встроенным энкодером на основе датчика Холла.
  • Количество ступеней 1~4.
  • Модуль зубчатых колес 0,5 мм.
  • Температурный диапазон эксплуатации -10...+60°С.
  • Внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3.
  • Допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74.
  • При необходимости (для управления скоростью, направлением, а также для задания плавного пуска и торможения) можно использовать блок управления двигателями постоянного тока BMD или BMSD.
  • Гарантийный срок 12 месяцев.

Технические характеристики

Номинальный режим работы S1 - Продолжительный номинальный режим
Номинальный ток (Iном) <530 мА; <250 мА
Климатическое исполнение У3.1
Исполнение по степени защиты IP20

Варианты исполнений

Электродвигатели IG-32GM без редуктора

IG-32GM

01TYPE

02TYPE

Напряжение питания, В

12

24

Номинальный крутящий мо­мент, г*см

78

74

Номинальная скорость, об/мин

5290

5250

Номинальный ток, мА

530

250

Скорость холостого хода, об/мин

6500

6500

Ток холостого хода, мА, не более

150

85

Мощность, Вт

4,22

3,97

Электродвигатели IG-32GM с редуктором

Передаточное число редуктора

5

14

19

27

35

51

71

100

139

189

264

516

721

IG-32GM-01TYPE

Крутящий момент, кг*см

0,3

0,75

1,0

1,4

1,9

2,3

3,3

4,6

6,5

7,3

10,0

12,0

Скорость, об/мин

995

373

270

195

150

104

74

53

38

28

20

11,2

8,3

IG-32GM-02TYPE

Крутящий момент, кг*см

0,3

0,7

1,0

1,4

1,8

2,2

3,1

4,4

6,1

6,9

9,7

12,0

Скорость, об/мин

990

370

265

191

150

103

74

53

38

28

20

11,2

8,3



Длина редуктора L, мм

17,6

24

30,4

36,8

Радиальное биение вала, мм, не более

0,05

Осевое биение вала, мм, не более

0,3

Осевая нагрузка на вал, кг, не более

2,5

Радиальная нагрузка на вал на расстоянии 10мм от фланца, кг, не более

3,5

Стандартный комплект поставки

  • Мотор-редуктор IG-32GM.
  • Паспорт.

Габаритный чертеж мотор-редуктора IG-32GM

Габаритный чертеж мотор-редуктора IG-32GM
