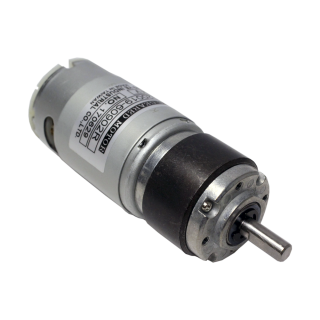

IG-32PGM мотор-редуктор планетарный

Скачать PDF

Напряжение питания и род тока: = 12 В, = 24 В

Номинальная мощность: менее 0,1 кВт

Номинальная частота вращения: 4930 об/мин, 5150 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Мотор-редуктор IG-32PGM состоит из реверсивного коллекторного двигателя постоянного тока и планетарного редуктора. Поставляется в двух исполнениях: IG-32PGM-01TYPE и IG-32PGM-02TYPE.

Области применения: средства автоматизации и системы управления, устройства регулирования, автоматические и автоматизированные системы управления, следящие мини-приводы, средства обработки и представления информации, специальные инструменты, медицинская техника.

Особенности мотор-редуктора IG-32PGM:

  • Электродвигатель необслуживаемый,  можно заказать со встроенным энкодером на основе датчика Холла.
  • Модуль зубчатых колес 0,5 мм.
  • Допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74.
  • Температурный диапазон эксплуатации -10...+60°С.
  • Внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3.
  • При необходимости для управления скоростью, направлением, а также для задания плавного пуска и торможения можно использовать блок управления двигателями постоянного тока BMD или BMSD.

Технические характеристики

Номинальный режим работы S1 - Продолжительный номинальный режим
Номинальный ток (Iном) <1600 мА; <750 мА
Климатическое исполнение У3.1
Исполнение по степени защиты IP20

Варианты исполнений

Электродвигатели IG-16PGM без редуктора

IG-32PGM

01TYPE

02TYPE

Напряжение питания, В

12

24

Номинальный крутящий мо­мент, г*см

250

240

Номинальная скорость, об/мин

4930

5150

Номинальный ток, мА

1600

750

Скорость холостого хода, об/мин

6000

6000

Ток холостого хода, мА, не более

250

130

Мощность, Вт

12,8

12,7

Электродвигатели IG-16PGM с редуктором

Передаточное число редуктора

5

14

19

27

51

71

100

139

189

264

516

721

IG-32PGM-01TYPE

Кр. момент, кг*см

1,0

2,4

3,3

4,7

7,6

8

10

12

Скорость, об/мин

950

359

257

183

97

70,5

51

38

28

21

11

8

Длина редуктора L, мм

17,6

24

30,4

36,8

IG-32PGM-02TYPE

Кр. момент, кг*см

1,0

2,3

3,2

4,5

7,3

8

10

12

Скорость, об/мин

990

375

286

192

101

74

53

39

29

21,5

11

8

Длина редуктора L, мм

18

24

30,4

36,8

Радиальное биение вала, мм, не более

0,05

Осевое биение вала, мм, не более

0,3

Осевая нагрузка на вал, кг, не более

2,5

Радиальная нагрузка на вал на расстоянии 10мм от фланца, кг, не более

3,5

Стандартный комплект поставки

  • Мотор-редуктор IG-32PGM.
  • Паспорт.

Габаритный чертеж мотор-редуктора IG-32PGM

Габаритный чертеж мотор-редуктора IG-32PGM
