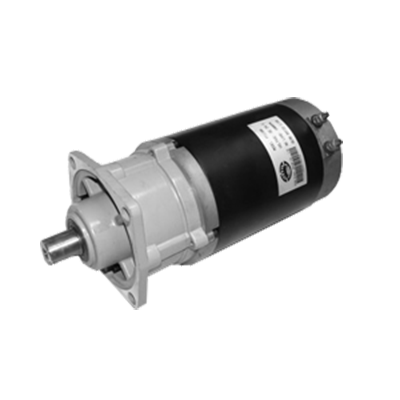

PT1188 мотор-редуктор планетарный

Скачать PDF

Напряжение питания и род тока: = 24 В

Номинальная мощность: 0,6 кВт

Номинальная частота вращения: 2020 об/мин

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Мотор-редуктор PT1188 состоит из реверсивного коллекторного двигателя постоянного тока и планетарного редуктора.

Области применения: средства автоматизации и системы управления, устройства регулирования, автоматические и автоматизированные системы управления, следящие мини-приводы, средства обработки и представления информации, специальные инструменты, медицинская техника.

Особенности планетарного мотор-редуктора PT1188:

Температурный режим эксплуатации -20...+40°С.
Внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м³.
Допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74.
При необходимости для управления скоростью, направлением, а также для задания плавного пуска и торможения можно использовать блок управления двигателями постоянного тока BMD.

Технические характеристики

Напряжение питания, В	24
Номинальный крутящий момент двигателя (без редуктора), кг*см	15,9
Номинальная скорость, об/мин	2020
Номинальный ток, А	25
Скорость холостого хода, об/мин	2400
Мощность, Вт	600
Передаточное число редуктора	10
Крутящий момент, кг*см	273
Скорость, об/мин	220
Скорость без нагрузки, об/мин	270
Номинальный режим работы	S1
Климатическое исполнение	УХЛ3.1
Степень защиты	IP20
Средний ресурс работы, ч	4000
Гарантийный срок, мес	12

Стандартный комплект поставки

Мотор-редуктор PT1188.
Паспорт.

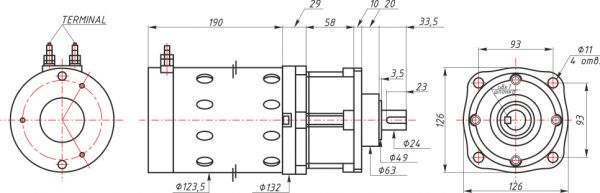

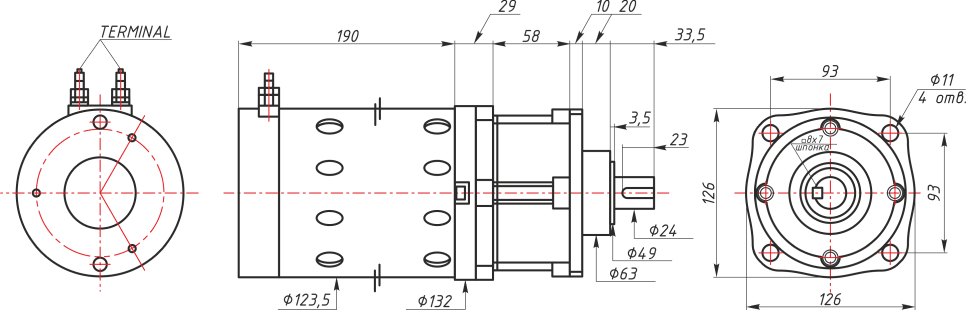

Габаритный чертеж мотор-редуктора PT1188

Скачать документацию

PT1188 мотор-редуктор. Паспорт.
