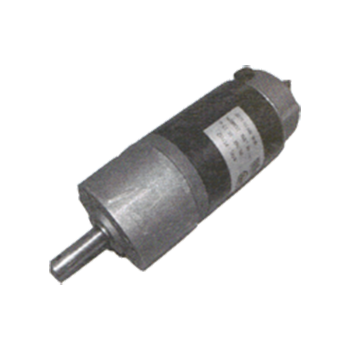

PTC7152 мотор-редуктор планетарный

Скачать PDF

Напряжение питания и род тока: = 12 В

Номинальная мощность: 0,15 кВт

Номинальная частота вращения: 3600 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Мотор-редуктор PTC7152 состоит из реверсивного коллекторного двигателя постоянного тока и планетарного редуктора. Выпускается с разными передаточными числами.

Области применения: средства автоматизации и системы управления, устройства регулирования, автоматические и автоматизированные системы управления, следящие мини-приводы, средства обработки и представления информации, специальные инструменты, медицинская техника.

Особенности планетарного мотор-редуктора PTC7152​:

  • Температурный режим эксплуатации -20...+40°С.
  • Внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3.
  • Допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74.
  • При необходимости для управления скоростью, направлением, а также для задания плавного пуска и торможения можно использовать блок управления двигателями постоянного тока BMD.

Технические характеристики

Напряжение питания, В

12

Номинальный крутящий момент двигателя (без редуктора), кг-см

1,2

Номинальная скорость, об/мин

3600

Номинальный ток, А

12,5

Скорость холстого хода, об/мин

4000

Мощность, Вт

150

Номинальный режим работы

S1

Климатическое исполнение

УХЛ3.1

Степень защиты

IP54

Средний ресурс работы, ч

4000

Гарантийный срок, мес

12

Варианты исполнений

Передаточное число редуктора

4,5

6

20

28

39

64

91

127

175

244

Номинальный крутящий момент, кг*см

4,9

6,5

21,8

30,5

42,4

69,6

99,0

138,2

190,4

265,5

Номинальная скорость, об/мин

800,8

600,6

180,2

128,7

92,4

56,3

39,6

28,4

20,6

14,8

Скорость без нагрузки, об/мин

889,8

667,3

200,2

143,0

102,7

62,6

44

31,5

22,9

16,4

Стандартный комплект поставки

  • Мотор-редуктор PTC7152.
  • Паспорт.

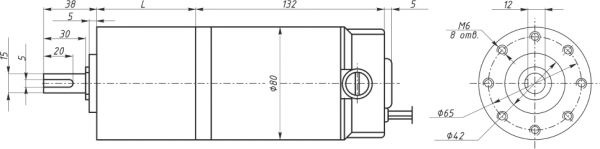

Габаритный чертеж мотор-редуктора PTC7152

Габаритный чертеж мотор-редуктора PTC7152
