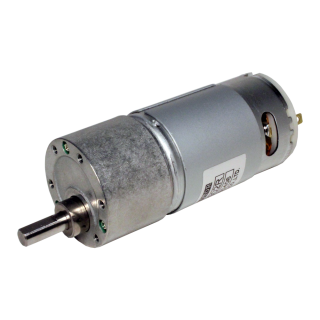

RB-35GM мотор-редуктор цилиндрический (07 и 09 типы)

Скачать PDF

Напряжение питания и род тока: = 12 В, = 24 В

Номинальная мощность: менее 0,1 кВт

Номинальная частота вращения: 5090 об/мин, 5130 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Мотор-редуктор RB-35GM​ состоит из реверсивного коллекторного двигателя постоянного тока и цилиндрического редуктора. Выпускается в 4 исполнениях - RB-35GM-07TYPE, RB-35GM-09TYPE, RB-35GM-11TYPE и RB-35GM-12TYPE с разными передаточными числами редуктора. Мотор-редукторы 07TYPE и 09TYPE отличаются от мотор-редукторов 11TYPE и 12TYPE более мощным двигателем.

Области применения: средства автоматизации и системы управления, устройства регулирования, автоматические и автоматизированные системы управления, следящие мини-приводы, средства обработки и представления информации, специальные инструменты, медицинская техника.

Особенности цилиндрического мотор-редуктора RB-35GM:

  • Электродвигатель необслуживаемый, можно заказать с энкодером.
  • Температурный диапазон эксплуатации от -10°...+50°С.
  • Модуль зубчатых колес 0,5 мм.
  • Внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3.
  • Допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74.
  • Средний ресурс мотор-редукторов 4000 часов.
  • При необходимости (для управления скоростью, направлением, а также для задания плавного пуска и торможения) можно использовать блок управления двигателями постоянного тока BMD-20DIN.
  • Гарантийный срок 12 месяцев.

Технические характеристики

Номинальный режим работы S1 - Продолжительный номинальный режим
Номинальный ток (Iном) <1630 мА; <850 мА
Номинальный момент (Мном) 248 г*см; 270 г*см
Климатическое исполнение У3.1
Исполнение по степени защиты IP20

Варианты исполнений

Электродвигатели RB-35GM без редуктора

RB-35GM

07TYPE

09TYPE

Напряжение питания, В

12

24

Номинальный крутящий момент, г*см

248

270

Номинальная скорость вращения, об/мин

5090

5130

Номинальный потребляемый ток, мА

1630

850

Скорость холостого хода, об/мин

6000

6000

Ток холостого хода, мА, не более

350

210

Мощность, Вт

12,8

12,7

Электродвигатели RB-35GM с редуктором

Передаточное число редуктора

10

18

30

50

60

75

90

100

120

150

180

200

250

300

500

600

750

1000

1500

3000

RB-35GM-07TYPE

Крутящий момент, кг*см

1,0

2,0

3,0

4,0

6,0

Скорость, об/мин

528

313

185

109

95

76

63

55

47

36

31

29

22,5

19,5

11,5

19,8

18,0

15,9

3,4

2,0

RB-35GM-09TYPE

Крутящий момент, кг*см

1,0

2,0

3,0

4,0

6,0

Скорость, об/мин

532

315

186

111

96

77

64

55

46

36

32

29,0

23,0

19,3

11,6

19,8

18,0

16,0

4,0

12,0



Длина редуктора L, мм

19,5

22,0

24,5

27,0

29,5

32,0

Радиальное биение вала не более, мм

0,05

Осевое биение вала не более, мм

0,35

Осевое усиление на вал не более, кг

0,7

Радиальное усилие на вал на расстоянии 10мм от фланца не более, кг

1

Стандартный комплект поставки

  • Мотор-редуктор RB-35GM.
  • Паспорт.

Габаритный чертеж мотор-редукторов RB-35GM (07TYPE и 09TYPE)

Габаритный чертеж мотор-редукторов RB-35GM (07TYPE и 09TYPE)
