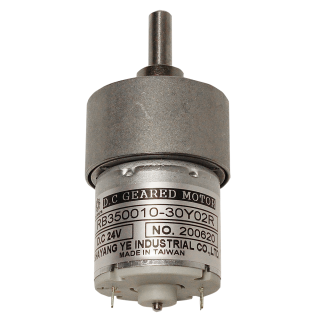

RB-35GM мотор-редуктор цилиндрический (11 и 12 типы)

Скачать PDF

Напряжение питания и род тока: = 12 В, = 24 В

Номинальная мощность: менее 0,1 кВт

Номинальная частота вращения: 5000 об/мин, 5100 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Мотор-редуктор RB-35GM состоит из реверсивного коллекторного двигателя постоянного тока и цилиндрического редуктора. Выпускается в 4 исполнениях - RB-35GM-07TYPE, RB-35GM-09TYPE, RB-35GM-11TYPE и RB-35GM-12TYPE с разными передаточными числами редуктора. Мотор-редукторы 07TYPE и 09TYPE отличаются от мотор-редукторов 11TYPE и 12TYPE более мощным двигателем.

Области применения: средства автоматизации и системы управления, устройства регулирования, автоматические и автоматизированные системы управления, следящие мини-приводы, средства обработки и представления информации, специальные инструменты, медицинская техника.

Особенности цилиндрического мотор-редуктора RB-35GM:

  • Электродвигатель необслуживаемый, возможна комплектация двигателя датчиком Холла.
  • Температурный диапазон эксплуатации от -10...+50°С.
  • Модуль зубчатых колес 0,5 мм.
  • Внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3.
  • Допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74.
  • Средний ресурс мотор-редукторов 4000 часов.
  • При необходимости (для управления скоростью, направлением, а также для задания плавного пуска и торможения) можно использовать блок управления двигателями постоянного тока BMD-20DIN.
  • Гарантийный срок 12 месяцев.

Технические характеристики

Номинальный режим работы S1 - Продолжительный номинальный режим
Номинальный ток (Iном) <470 мА; <210 мА
Номинальный момент (Мном) 60 г*см; 62 г*см
Климатическое исполнение У3.1
Исполнение по степени защиты IP20

Варианты исполнений

Электродвигатели RB-35GM без редуктора

RB-35GM

11TYPE

12TYPE

Напряжение питания, В

12

24

Номинальный крутящий момент, г*см

60

62

Номинальная скорость вращения, об/мин

5100

5000

Номинальный потребляемый ток, мА

470

210

Скорость холостого хода, об/мин

6200

6200

Ток холостого хода, мА, не более

120

60

Мощность, Вт

3,14

3,17

Электродвигатели RB-35GM с редуктором

Передаточное число редуктора

10

18

30

50

60

75

90

100

120

150

180

200

250

300

500

600

750

1000

1500

3000

RB-35GM-11TYPE

Крутящий момент, кг*см

0,5

0,8

1,3

2,0

2,4

2,9

3,5

3,9

4,2

5,3

6,0

Скорость, об/мин

490

270

168

100

84

67

57

51

42,5

34

28,5

26

22

19

11

9,5

8,0

6,0

4,1

2,0

RB-35GM-12TYPE

Крутящий момент, кг*см

0,5

0,8

1,4

2,0

2,4

3,0

3,6

4,0

4,4

5,4

6,0

Скорость, об/мин

480

250

160

98

83

65

56

50

41,5

33

28

26

22

19

11

9,0

7,9

16,0

4,0

2,0



Длина редуктора L, мм

19,5

22,0

24,5

27,0

29,5

32,0

Радиальное биение вала не более, мм

0,05

Осевое биение вала не более, мм

0,35

Осевое усиление на вал не более, кг

0,7

Радиальное усилие на вал на расстоянии 10мм от фланца не более, кг

1

Стандартный комплект поставки

  • Мотор-редуктор RB-35GM.
  • Паспорт.

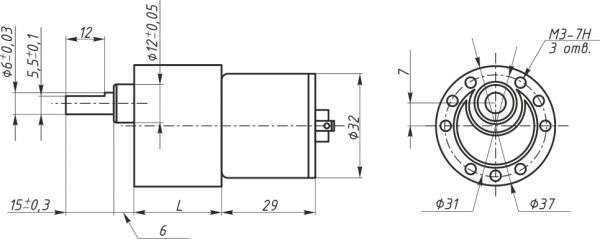

Габаритный чертеж мотор-редукторов RB-35GM (11TYPE и 12TYPE)
