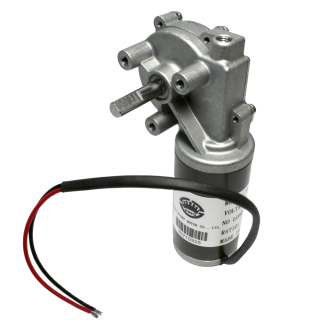

WG3929 мотор-редуктор червячный

Скачать PDF

Напряжение питания и род тока: = 12 В

Номинальная мощность: менее 0,1 кВт

Номинальная частота вращения: 2600 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Мотор-редуктор WG3929 состоит из реверсивного коллекторного двигателя постоянного тока и червячного редуктора. Выпускается с разными передаточными числами мотор-редуктора.

Области применения: средства автоматизации и системы управления, устройства регулирования, автоматические и автоматизированные системы управления, следящие мини-приводы, средства обработки и представления информации, специальные инструменты, медицинская техника.

Особенности мотор-редуктора WG3929:

  • Может быть укомплектован оптическим энкодером.
  • Температурный режим эксплуатации -10...+40°С.
  • Внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3.
  • Допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74.
  • При необходимости (для управления скоростью, направлением, а также для задания плавного пуска и торможения) можно использовать блок управления двигателями постоянного тока BMD.

Технические характеристики

Напряжение питания, В

12

Номинальный крутящий момент двигателя (без редуктора), кг*см

0,45

Номинальная скорость, об/мин

2600

Номинальный ток, А

1,6

Скорость холостого хода, об/мин

3600

Мощность, Вт

19

Номинальный режим работы

S1

Средний ресурс работы, ч

4000

Степень защиты

IP54

Гарантийный срок, мес

12

Варианты исполнений

Передаточное число редуктора

31

61

86

Номинальный крутящий момент, кг*см

8,4

16,5

23,2

Номинальная скорость, об/мин

84

43

30

Скорость без нагрузки, об/мин

116

59

42

Стандартный комплект поставки

  • Мотор-редуктор WG3929.
  • Паспорт.

Габаритный чертеж мотор-редуктора WG3929

Габаритный чертеж мотор-редуктора WG3929

Скачать документацию
