WG7165 мотор-редуктор червячный

Скачать PDF

Напряжение питания и род тока: = 12 В, = 24 В

Номинальная частота вращения: 52 об/мин, 66 об/мин, 87 об/мин, 105 об/мин, 131 об/мин, 175 об/мин, 262 об/мин

Цена (без учета НДС): По запросу руб.

Описание

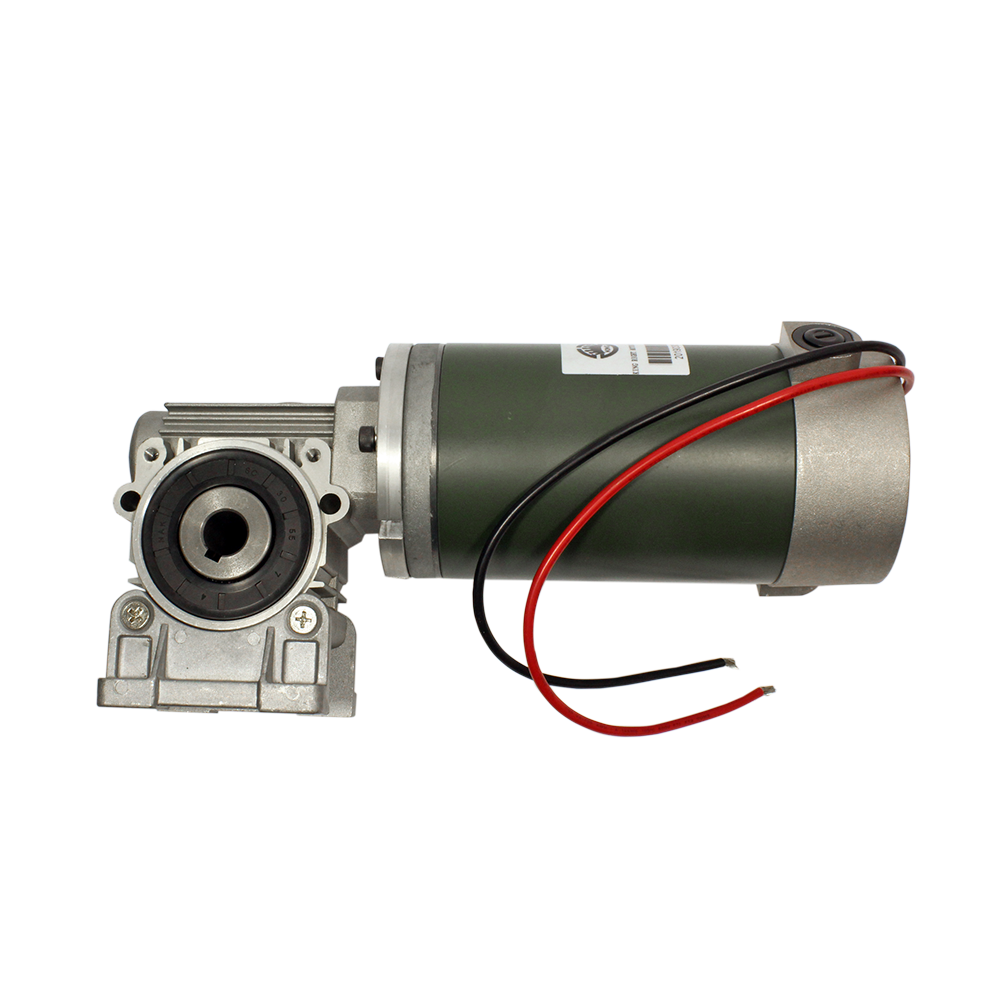

Мотор-редуктор WG7165 состоит из реверсивного коллекторного двигателя постоянного тока и червячного редуктора. Вращение от двигателя к редуктору передается червячной передачей. Относится к электромеханическим устройствам приборного применения.

Область применения приборных мотор-редукторов WG7165: средства автоматизации и системы управления, устройства регулирования, автоматические и автоматизированные системы управления, следящие мини-приводы, средства обработки и представления информации, специальные инструменты, медицинская техника.

Особенности червячного мотор-редуктора WG7165​:

  • Расположение выходного вала редуктора перпендикулярно оси двигателя.
  • Может быть укомплектован электромагнитным тормозом и оптическим энкодером.
  • Для управления скоростью, направлением, а также для задания плавного пуска и торможения используется блок управления двигателями постоянного тока BMD-DIN20. Доступен по дополнительному заказу.

Технические характеристики WG7165

Характеристики мотор-редуктора с двигателем
Передаточное число 10 15 20 25 30 40 50
Крутящий момент, г•см 48,6 71,3 88,6 104,0 110,2 129,6 148,5
Скорость, об/мин 262 175 131 105 87 66 52
Характеристики электродвигателя
Напряжение питания, В Номинальный крутящий момент, г*см Номинальная частота вращения, об/мин Номинальный ток, А Скорость холостого хода, об/мин Мощность, Вт
12; 24 5,4 2620 16.5 (8,3 А для питания 24 В) 2900 200
Общие характеристики
Номинальный режим работы Климатическое исполнение Средний ресурс Степень защиты
S1 с продолжительностью 8-24 ч/сут. У3.1 4000 ч IP54

Стандартный комплект поставки

  • Мотор-редуктор WG7165.
  • Паспорт.

Габаритные размеры

WG7165 габариты

Скачать документацию

WG7165 мотор-редуктор. Паспорт.



Чтобы правильно подобрать червячный мотор-редуктор WG7165, узнать стоимость WG7165 или купить мотор-редуктор WG7165, вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте info@td-electroprivod.ru.
