АДМП электродвигатели для привода осевых вентиляторов с выносной коробкой выводов

Скачать PDF

Назначение: Привод вентиляторов

Тип: Переменного тока асинхронный

Напряжение питания и род тока: ~ 380 В

Номинальная мощность: 0,37 кВт, 0,55 кВт, 0,75 кВт, 1,10 кВт, 1,50 кВт, 2,20 кВт, 3,00 кВт, 4,00 кВт

Номинальная частота вращения: 750 об/мин, 1000 об/мин, 1500 об/мин, 3000 об/мин

Цена (без учета НДС): По запросу руб.

Описание

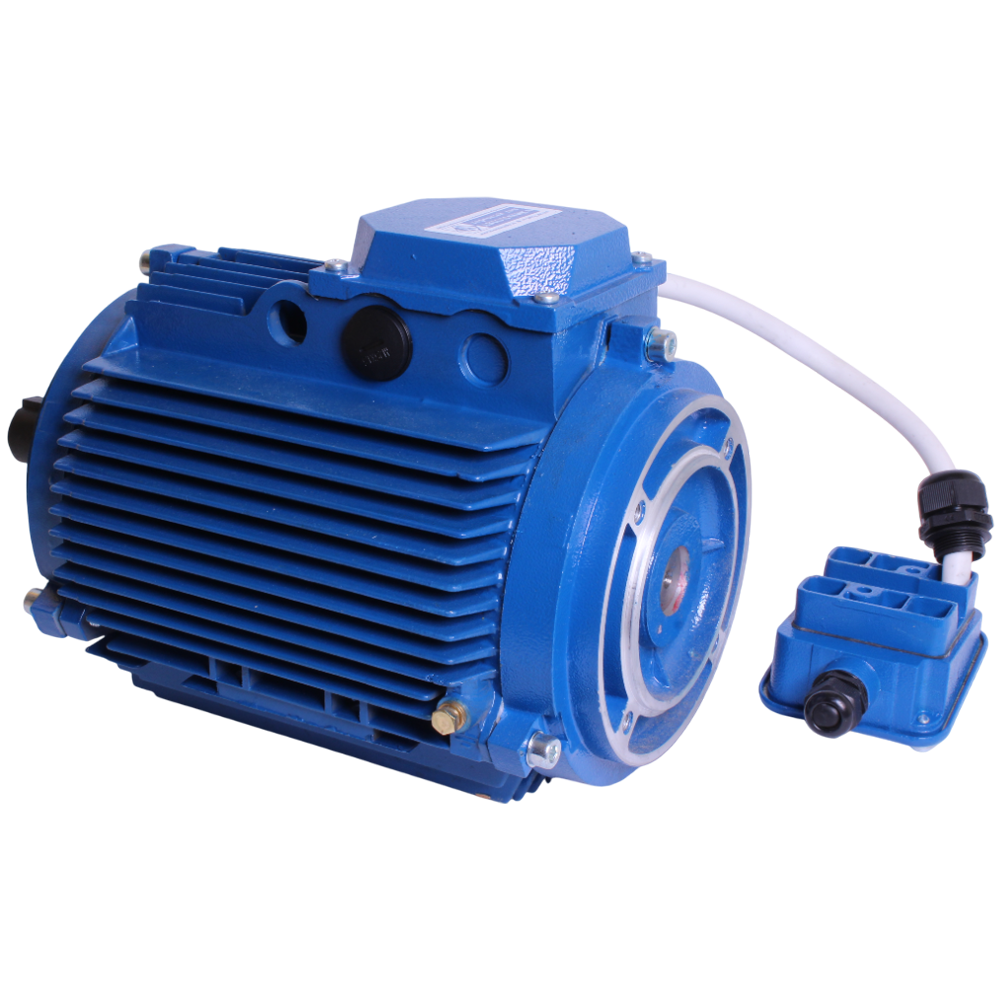

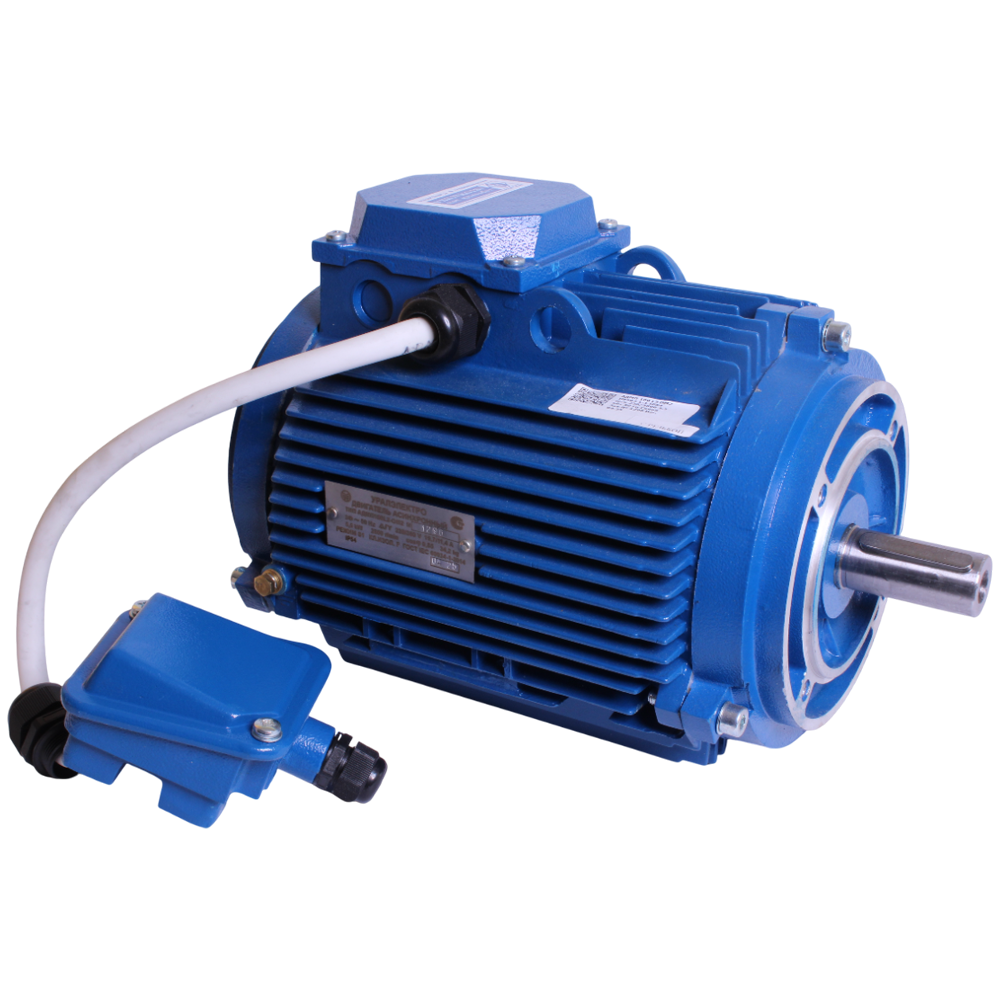

Электродвигатели АДМП используются для привода осевых вентиляторов, в том числе на судах с неограниченным районом плавания. Имеют выносную коробку выводов выводов, что позволяет устанавливать их в местах, куда затруднен доступ обслуживающего персонала.

Основные технические характеристики электродвигателей для привода вентиляторов АДМП соответствуют техническим характеристикам двигателей стандартных исполнений.
Могут быть выполнены со встроенным датчиком температурной защиты.
Класс изоляции F, Н.
Конструктивное исполнение по способу монтажа — IM3921-1, IM3922-1 (c двумя фланцевыми подшипниковыми щитами, имеющие центрирующие заточки и  резьбовые отверстия на торцах).
Двигатели АДМП выпускаются серийно по ТУ 3325-006-05758017-2002 под надзором Российского Морского Регистра Судоходства.

Технические характеристики

Номинальный режим работы S1 - Продолжительный номинальный режим
Число полюсов 2, 4, 6, 8
Коэффициент полезного действия (КПД) 63-87%
Коэффициент мощности cos φ 0,59-0,88
Номинальный ток (Iном) 1,87-7,9 А
Номинальный момент (Мном) 0,51-2,07 кГм
Отношение пускового тока к номинальному току (Iпуск/Iном) 4,0-7,5
Отношение пускового момента к номинальному моменту (Мпуск/Мном) 2,0-3,0
Отношение максимального момента к номинальному моменту (Мmax/Мном) 2,2-3,4
Отношение минимального момента к номинальному моменту (Мmin/Мном) 1,6-1,8
Скольжение (S) 5,0-8,0%
Климатическое исполнение Т2, У2, У3, УХЛ1, УХЛ2
Исполнение по степени защиты IP54, IP55
Высота оси вращения 80, 100
Вес 12,0-29,6 кг

Структура обозначения, пример заказа

АДМП
80
-
А
2

Число полюсов: 2, 4, 6, 8

Длина сердечника статора:
А - первая
В - вторая

Установочный размер по длине станины: S – короткая

Высота оси вращения, мм

Серия

Варианты исполнений

Типоразмер
двигателя

Частота вращения, об/мин

Мощность, кВт

Ток,
н,
А

Момент,
М н,
кГм

КПД, %

Коэффициент мощности

Скольжение, %

Мпуск/
Мном

Ммакс/
Мном

Ммин/
Мном

Iпуск/
Iном

Масса, кг

АДМП-80А2

3000

1,50

3,46

0,51

82,5

0,85

5,0

3,0

3,4

1,8

7,0

12,7

АДМП-80В2

3000

2,20

4,86

0,75

83,5

0,87

5,0

3,0

3,0

1,8

7,0

15,2

АДМП-100S2

3000

4,00

7,9

1,37

87,0

0,88

5,0

2,0

2,4

1,6

7,5

29,6

АДМП-80А4

1500

1,10

3,03

0,77

77,0

0,79

7,0

2,5

2,6

1,8

5,0

12,0

АДМП-80В4

1500

1,50

3,78

1,05

78,5

0,83

7,0

2,5

2,6

1,8

6,0

14,2

АДМП-100S4

1500

3,00

7,17

2,07

82,0

0,82

6,0

2,0

2,2

1,6

7,0

26,6

АДМП-80А6

1000

0,75

2,61

0,79

70,5

0,71

8,0

2,0

2,3

1,8

4,5

12,5

АДМП-80В6

1000

1,10

3,39

1,17

74,5

0,74

8,0

2,1

2,4

1,8

4,5

15,3

АДМП-80А8

750

0,37

1,87

0,52

63,0

0,59

8,0

2,2

2,3

1,8

4,0

15,5

АДМП-80В8

750

0,55

2,62

0,78

65,0

0,60

8,0

2,0

2,2

1,8

4,0

18,6

Стандартный комплект поставки

  • Электродвигатель АДМП.
  • Паспорт.

Габаритный чертеж электродвигателя АДМП

Типоразмер двигателя Установочные, присоединительные Габаритные (максимальные)
По валу По фланцам
l1 d1 h1 b1 h5 d5 d24 d25 d20 d22 l20 l39 l30 d30 l51 l33 h36 h37
АДМП-80А 50 22 6 6 24,5 М8 120 80 100 М6 3,0 0 272 180 219 317 78 125
АДМП-80В 297 180 244 342 78 125
АДМП-100S 60 28 7 8 31,0 М10 160 110 130 М8 3,5 - 328 226 261 381 98 135
