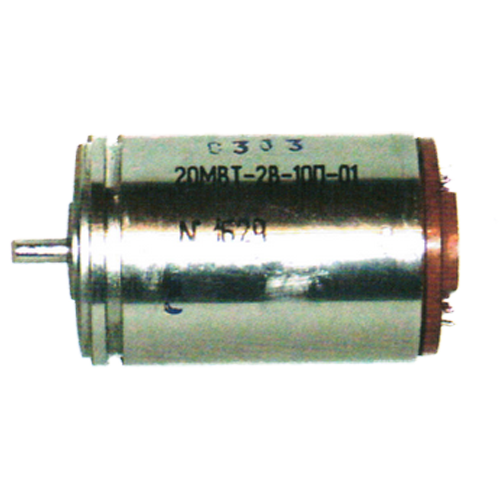

20МВТ-2В-10П-01 вращающийся трансформатор

Скачать PDF

Назначение: Для автоматизации

Номинальная частота вращения: 60 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Вращающийся трансформатор 20МВТ-2В-10П-01 (ВБ 0.318.050 ТУ) представляет собой индукционную машину с неявно выраженными полюсами, в зависимости от способа подключения обмоток, используется в качестве синусно-косинусного или линейного.

На статоре и роторе размещены по две обмотки, оси которых сдвинуты на 90 электрических градусов. Возбуждение вращающихся трансформаторов производится переменным синусоидальным током.

Технические характеристики

Минимальная наработка

2000 час

Диапазон рабочих частот

380…525 Гц

Ном-ная частота напряжения возбуждения

400…500 Гц

Полное входное сопротивление холостого хода

2000±200 Ом

Коэффициент трансформации

1,00±0,02

Частота вращения вала

60 об/мин

Напряжение возбуждения

2…28 В

Рабочий диапозон напряжения

28,5…31,5 В

Момент статического трения

0,0015 Нм

Температура окружающей среды

-60…+100°С

Относительная влажность воздуха

98% при 40°С

Ударные нагрузки

750 м/с2

Вибрационные нагрузки

  • частотой

до 1000 Гц

  • ускорением

75 м/с2

Срок службы

12 лет

Масса

0, 35 кг

Стандартный комплект поставки

  • Трансформатор 20МВТ-2В-10П-01.
  • Паспорт.

Габаритный чертеж трансформатора 20МВТ-2В-10П-01

Габаритный чертеж трансформатора 20МВТ-2В-10П-01
