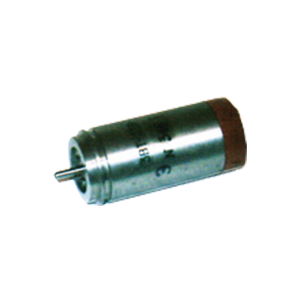

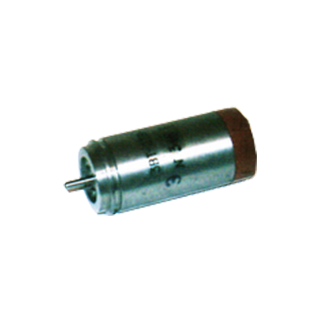

ЗВТ-2ТВ-2 вращающийся трансформатор

Скачать PDF

Назначение: Для автоматизации

Напряжение питания и род тока: ~ 24 В

Номинальная частота вращения: 20 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Вращающийся трансформатор ЗВТ-2ТВ-2 представляет собой индукционную машину с неявновыраженными полюсами. Техническими условиями устанавливаются единые требования на двигатели, изготавливаемые для комплектования объектов специальной техникой как для внутрироссийских, так и для экспортных поставок.

Трансформатор предназначен для использования в качестве синусно-косинусного, у которого напряжение одной из выходных обмоток изменяется пропорционально синусу угла поворота ротора, а напряжение другой выходной обмотки изменяется пропорционально косинусу угла поворота ротора.

Может быть использован в зависимости от способа подключения обмотки, в качестве синусно-косинусного или линейного, у которого пределах ±60 градусов от нулевого положения выходное напряжение изменяется по линейному закону в зависимости от угла поворота ротора.

На статоре и роторе размещены по две обмотки, оси которых сдвинуты на 90 электрических градусов. Возбуждение вращающихся трансформаторов ЗВТ-2ТВ-2 производится переменным синусоидальным током.

Технические характеристики

Минимальная наработка

5000 час

Номинальная частота напряжения возбуждения

400 Гц

Номинальное напряжение возбуждения

0,135…27 В

Полное входное сопротивление холостого хода

800±160 Ом

Коэффициент трансформации

1,00±0,04

Частота вращения вала

20 об/мин

Температура окружающей среды

-60…+85°С

Относительная влажность воздуха

98% при 40°С

Ударные нагрузки

118 м/с2

Вибрационные нагрузки

  • частотой

до 200 Гц

  • ускорением

59 м/с2

Масса

0, 115 кг

Стандартный комплект поставки

  • Трансформатор ЗВТ-2ТВ-2.
  • Паспорт.

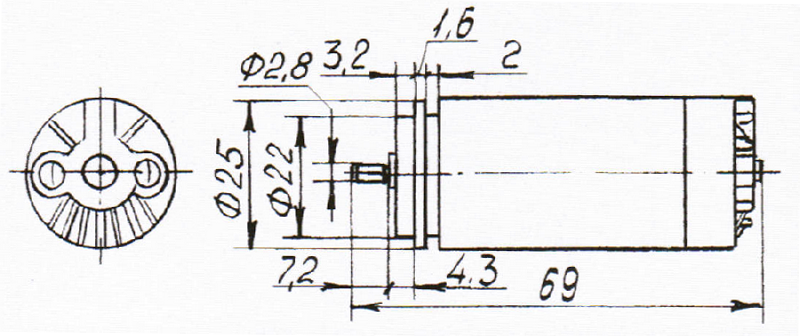

Габаритный чертеж трансформатора ЗВТ-2ТВ-2

Габаритный чертеж трансформатора ЗВТ-2ТВ-2
