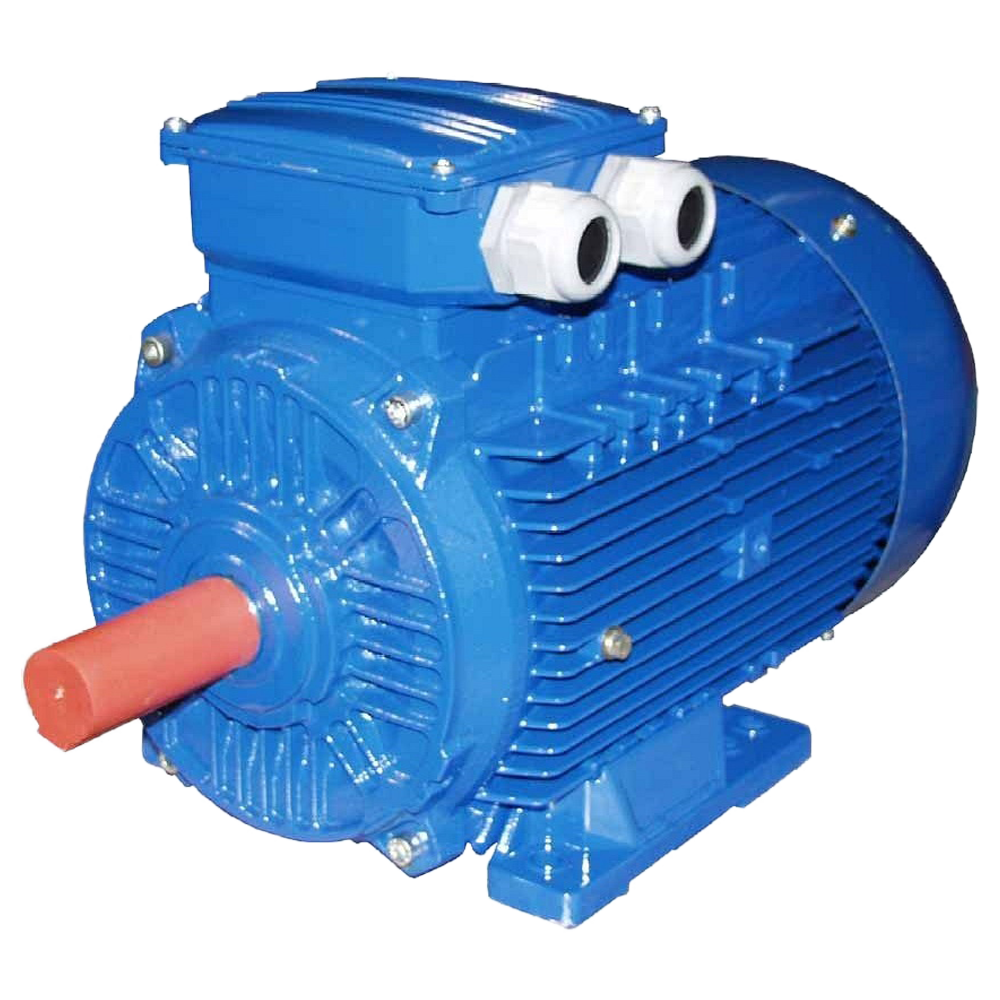

5АМХ электродвигатели асинхронные трехфазные со встроенным датчиком температурной защиты

Скачать PDF

Назначение: Общепромышленные

Тип: Переменного тока асинхронный

Напряжение питания и род тока: ~ 220 В, ~ 380 В, ~ 660 В

Номинальная мощность: 4,00 кВт, 5,50 кВт, 7,50 кВт, 11,0 кВт, 15,0 кВт, 18,5 кВт, 22,0 кВт, 30,0 кВт

Номинальная частота вращения: 750 об/мин, 1000 об/мин, 1500 об/мин, 3000 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Промышленные электродвигатели 5АМХ представляют собой модернизированные модели в алюминиевой станине, предназначенные для работы от трехфазной сети переменного тока частотой 50, 60 Гц. Применяются во всех отраслях народного хозяйства России и СНГ. Варианты двигателей 5АМХ отличаются высотой оси вращения, числом полюсов, климатическим и монтажным исполнением.

Двигатели 5АМХ изготавливаются на стандартные напряжения и частоту 50 или 60 Гц, при питании от напряжения частотой 60 Гц синхронная частота вращения увеличивается на 20%:

  • При одном напряжении питания: 380 В - стандартно; 220, 230, 240, 400, 415, 440, 660 В - опционально.
  • При двойном напряжении: 220/380, 380/660 В - стандартно; 230/400, 230/460, 240/415, 400/690 В - опционально.

Особенности асинхронных электродвигателей 5АМХ:

  • Все электродвигатели общего назначения 5АМХ изготавливаются со встроенными датчиками температурной защиты.
  • В зависимости от потребностей заказчика, электродвигатели могут иметь дополнительные опции: климатическое исполнение, экспортное исполнение, нестандартный конец вала, пониженная вибрация, импортные подшипники, расположение коробки выводов.
  • Алюминиевая станина и чугунные подшипниковые щиты обеспечивают снижение массы и усиление прочности конструкции.
  • Коэффициент заполнения паза медью 0,84 гарантирует высокий КПД и уменьшение нагрева активных частей электродвигателей.
  • Развитое внешнее оребрение станины позволяет уменьшить рабочие температуры.
  • Прямой запуск.
  • F-класс нагревостойкости изоляции.
  • Соединение фаз обмоток - звезда, треугольник, звезда/треугольник.
  • Направление вращения - правое, левое (изменение вращения из состояния покоя).

Технические характеристики

Номинальный режим работы S1 - Продолжительный номинальный режим
Число полюсов 2, 4, 6, 8
Коэффициент полезного действия (КПД) до 91,5%
Коэффициент мощности cos φ до 0,91
Метод охлаждения IC411
Климатическое исполнение ОМ2, ОМ4, ОМ5, Т2, У1, У2, У3, УХЛ1, УХЛ2, УХЛ4, ХЛ1, ХЛ2
Исполнение по степени защиты IP54
Монтажное исполнение IM1081, IM1082, IM2081, IM2082, IM3081, IM3082
Высота оси вращения 132, 160, 180

Структура обозначения, пример заказа

5АМХ
160
М
2
380
IM1081
У3

Климатическое исполнение: ОМ2, ОМ4, ОМ5, Т2, У1, У2, У3, УХЛ1, УХЛ2, УХЛ4, ХЛ1, ХЛ2

Монтажное исполнение: IM1081, IM1082, IM2081, IM2082, IM3081, IM3082

Напряжение питания: см. таблицу "Варианты исполнений"

Число полюсов: 2, 4, 6, 8

Условный установочный размер станины по длине: M, S

Высота оси вращения, мм: 132, 160, 180

Серия

Варианты исполнений

Серия Мощность, кВт Синхронная частота вращения, об/мин Напряжение, В
5АМХ132M2 11 3000 220/380; 380; 380/660
5АМХ160S2 15 3000 220/380; 380/660
5АМХ160M2 18,5 3000 220/380; 380/660
5АМХ180S2 22 3000 220/380; 380/660
5АМХ180M2 30 3000 220/380; 380/660
5АМХ132S4 7,5 1500 220/380; 380; 380/660
5АМХ132M4 11 1500 220/380; 380; 380/660
5АМХ160S4 15 1500 220/380; 380/660
5АМХ160M4 18,5 1500 220/380; 380/660
5АМХ180S4 22 1500 220/380; 380/660
5АМХ180M4 30 1500 220/380; 380/660
5АМХ132S6 5,5 1000 220/380; 380; 380/660
5АМХ132M6 7,5 1000 220/380; 380; 380/660
5АМХ160S6 11 1000 220/380; 380/660
5АМХ160M6 15 1000 220/380; 380/660
5АМХ180M6 18,5 1000 220/380; 380/660
5АМХ132S8 4 750 220/380; 380; 380/660
5АМХ132M8 5,5 750 220/380; 380; 380/660
5АМХ160S8 7,5 750 220/380; 380/660
5АМХ160M8 11 750 220/380; 380/660
5АМХ180M8 15 750 220/380; 380/660

Дополнительная комплектация, опции

  • Изготовление на другие номинальные напряжения при частоте 50 Гц, 60 Гц.
  • Датчик температурной защиты обмотки.
  • Подготовка для вибродиагностики.
  • Класс нагревостойкости изоляции Н.
  • Степень защиты - IP55.
  • Повышенная точность по установочным размерам.
  • Пониженная вибрация.
  • 2 рабочих конца вала.
  • Стандартное резьбовое отверстие в торце вала.
  • Нестандартный рабочий конец вала.
  • Конический рабочий конец вала.
