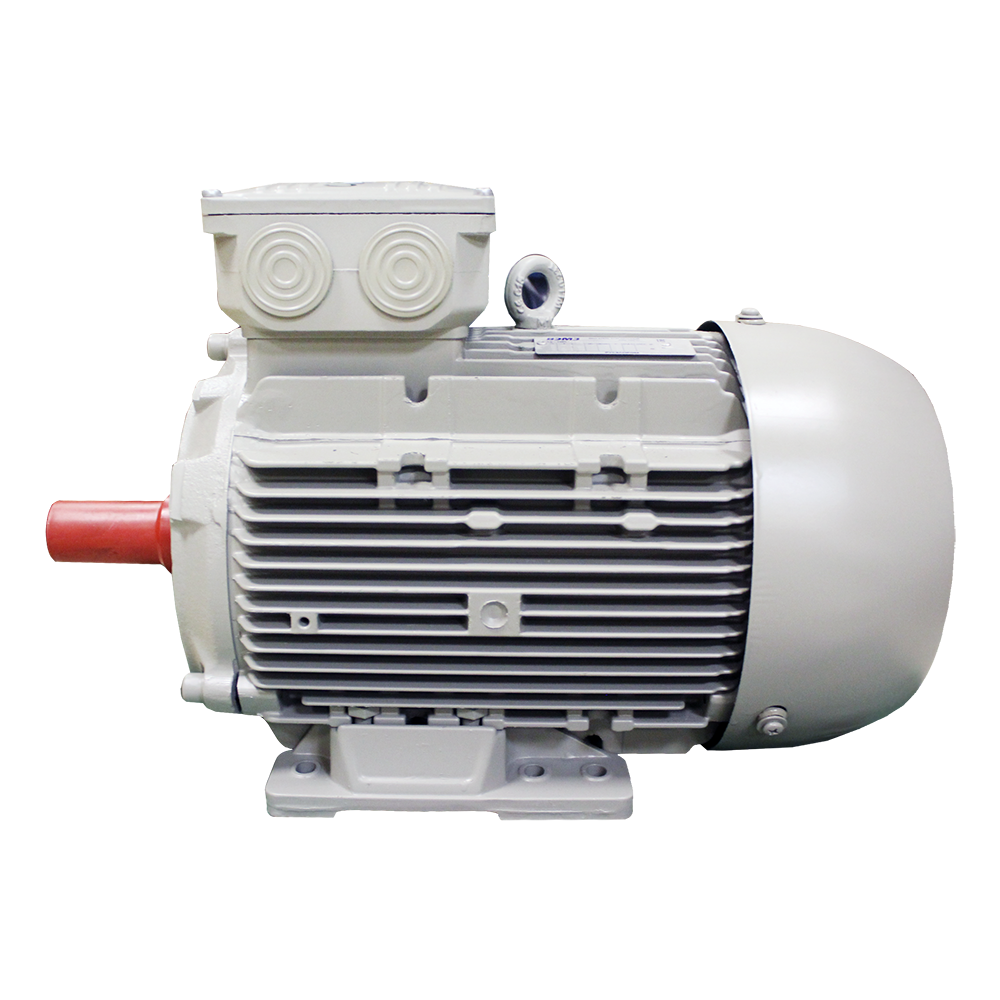

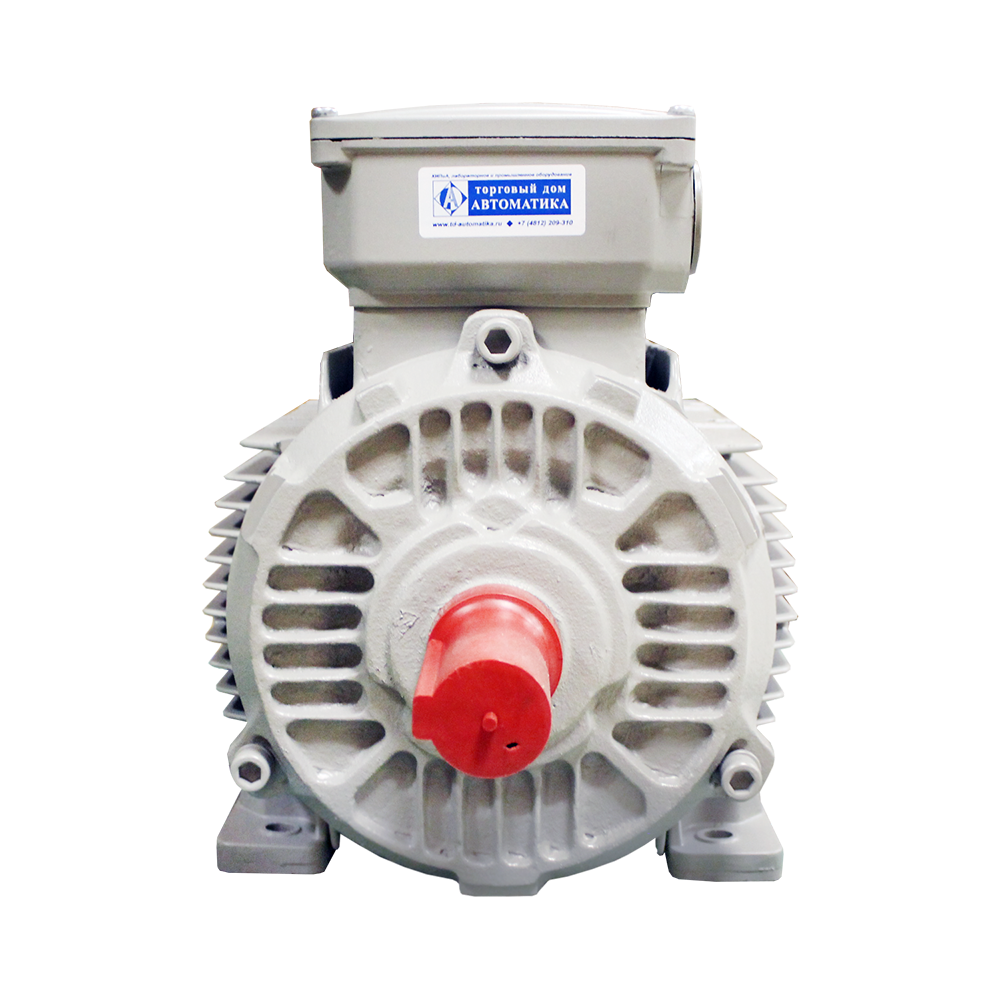

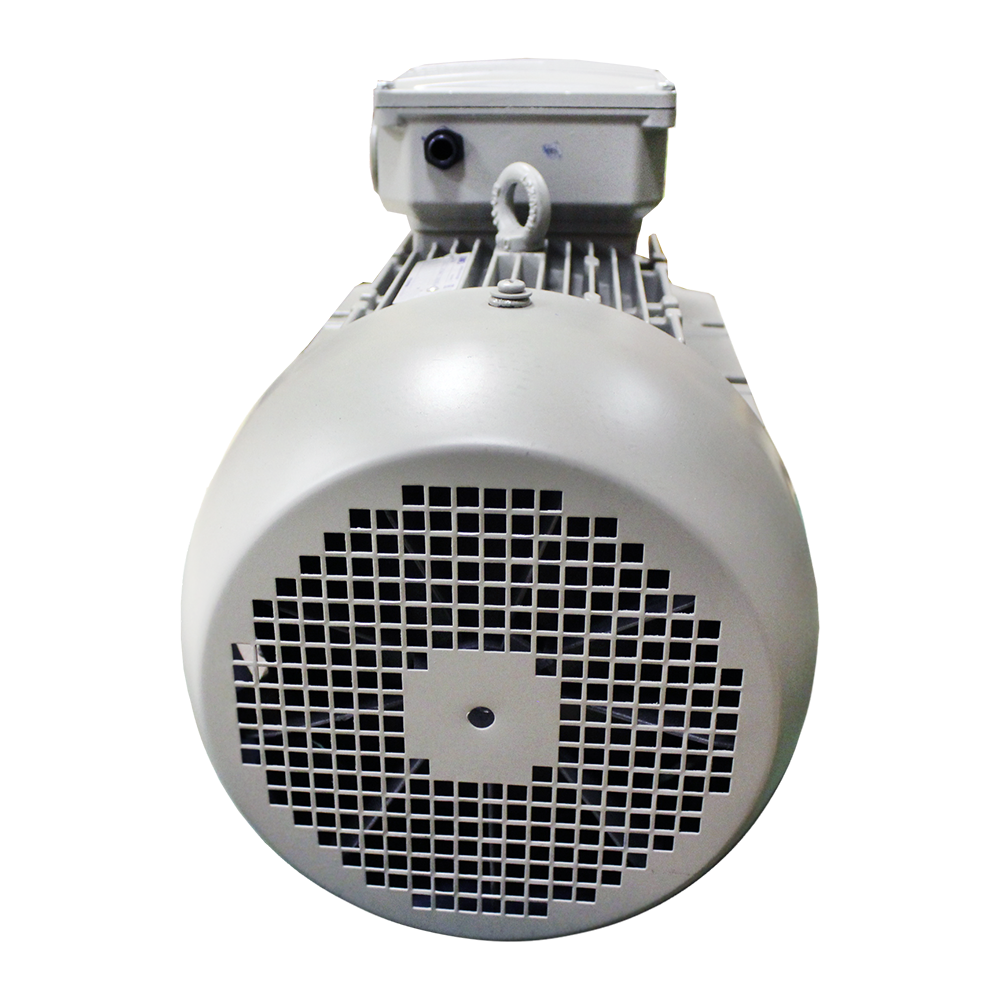

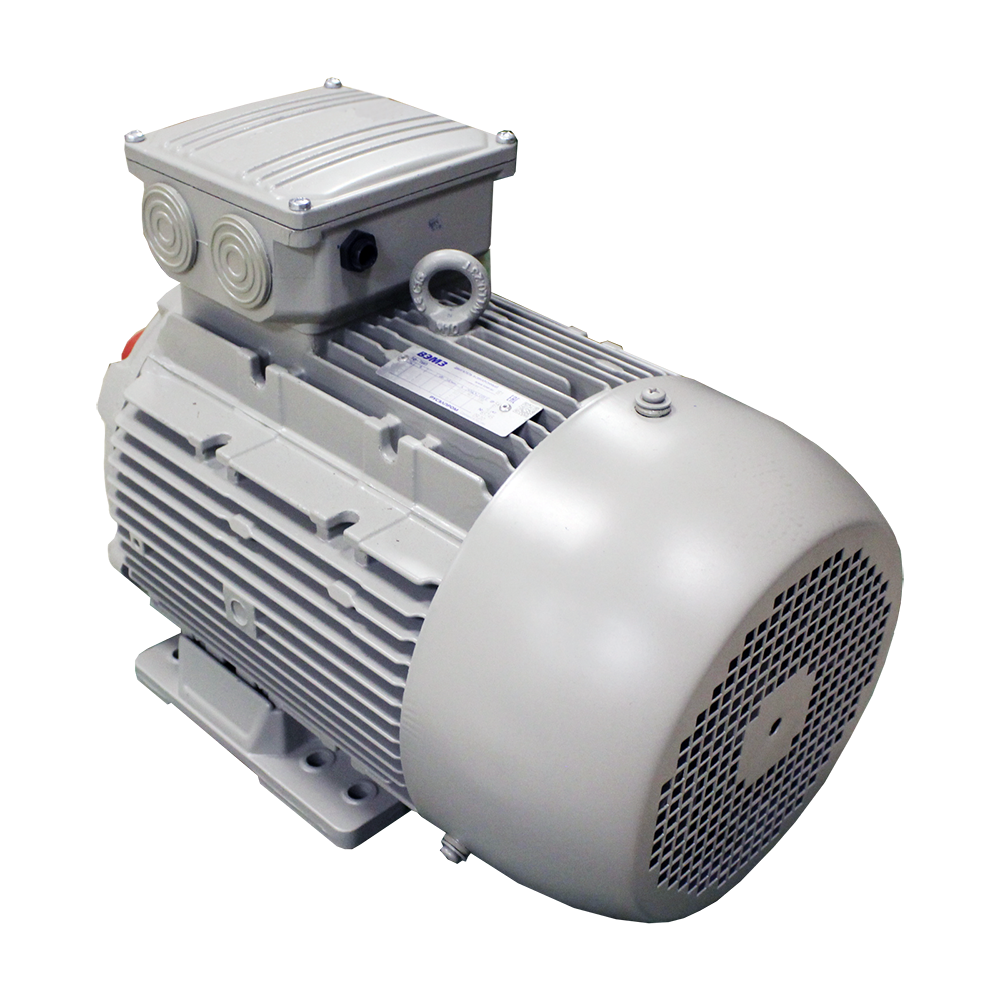

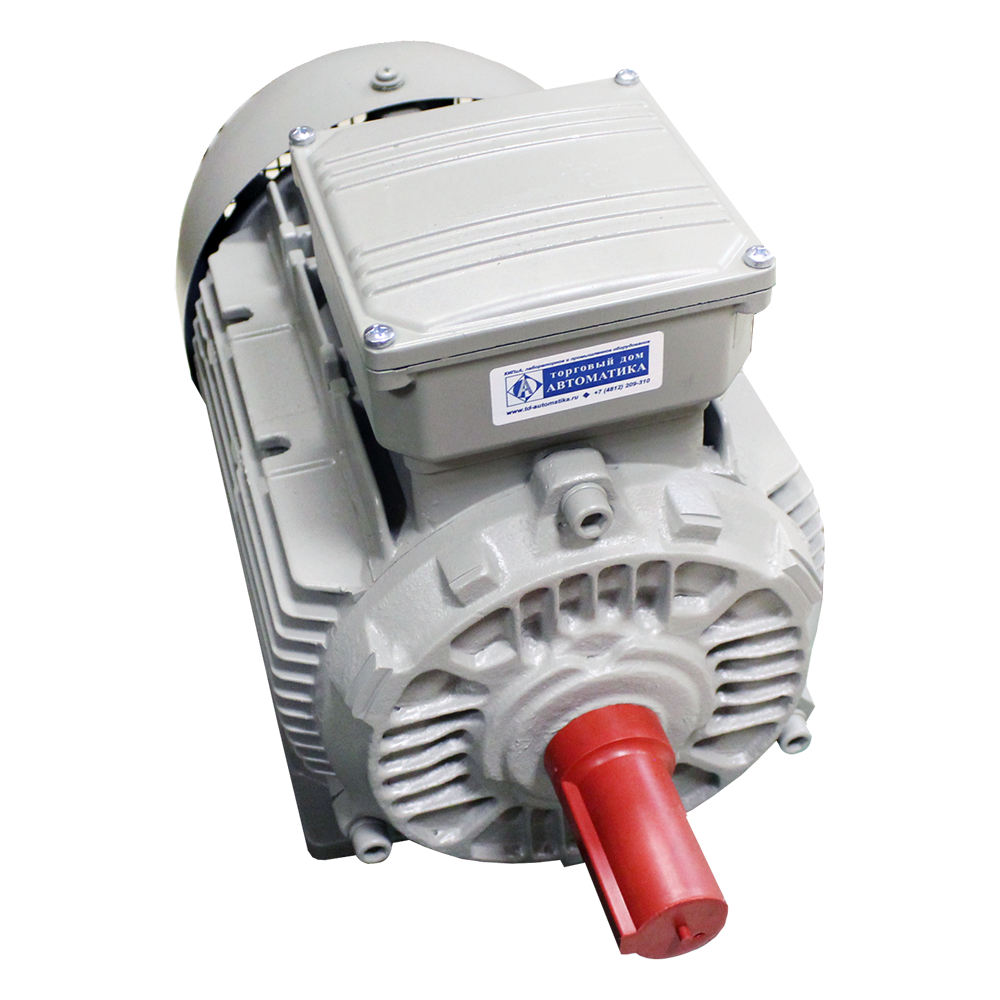

7AVER электродвигатели асинхронные трехфазные энергосберегающие

Скачать PDF

Назначение: Общепромышленные

Тип: Переменного тока асинхронный

Напряжение питания и род тока: ~ 220 В, ~ 380 В, ~ 660 В

Номинальная частота вращения: 500 об/мин, 600 об/мин, 750 об/мин, 1000 об/мин, 1500 об/мин, 3000 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Электродвигатели общего назначения 7AVER представляют собой модификацию двигателей общепромышленного применения, адаптированную для работы в составе частотно-регулируемого электропривода, с пониженным уровнем вибрации, установленными датчиками температурной защиты обмотки. Электродвигатели серии 7AVER могут эксплуатироваться как при питании от промышленной сети синусоидального напряжения, так и при питании от частотного преобразователя.

Двигатели 7AVER предназначены для привода различных механизмов во всех отраслях промышленности. Типовое применение - насосы, вентиляторы, конвейеры, мешалки и др. механизмы.

Изготавливаются на стандартные напряжения и частоту 50 или 60 Гц, при питании от напряжения частотой 60 Гц синхронная частота вращения увеличивается на 20%:

  • При одном напряжении питания: 380 В - стандартно; 220, 230, 240, 400, 415, 440, 660 В - опционально.
  • При двойном напряжении: 220/380, 380/660 В - стандартно; 230/400, 230/460, 240/415, 400/690 В - опционально.

Особенности энергосберегающих асинхронных электродвигателей 7AVER:​

  • Промышленные электродвигатели 7AVER способны работать при длительных перегрузках на 10-15%, что обеспечено повышенным значением сервис-фактора. Также двигатели этой серии могут работать в составе частотно-регулируемого привода без принудительной вентиляции за счет низких рабочих температур. А сниженные значения нарастания температуры при заторможенном роторе обеспечивают надежную работу в условиях частого, тяжелого пуска и реверса.
  • Электродвигатели 7AVER обладают более низким уровнем шума на 3-7 дБ, чем двигатели предыдущей серии, а значит они более эргономичны.
  • Конструкция гермовводов обеспечивает быстрое, надежное и герметичное крепление кабелей, предотвращая их перегибы и другие воздействия из внешней среды.
  • Высокий класс энергоэффективности IE2 (с возможностью модификации в IE3) достигнут за счет оптимизации магнитной системы, использования вентиляторов меньшего диаметра, применения новых изоляционных материалов и увеличения жесткости системы. Также суммарные потери мощности снижены более чем на 20%, а КПД увеличен на 1,8 – 5% в зависимости от габарита.
  • Соединение с приводным механизмом -упругая муфта (иное - опционально).
  • Класс нагревостойкости изоляции F (Н – опционально).
  • Соединение фаз обмоток - звезда/треугольник.
  • Направление вращения - левое, правое (изменение вращения из состояния покоя).

Технические характеристики

Номинальный режим работы S1 - Продолжительный номинальный режим, S9 - Режим работы с непериодическими изменениями, нагрузки и частоты вращения
Число полюсов 2, 4, 6, 8, 10, 12
Коэффициент полезного действия (КПД) 83...95,8%
Коэффициент мощности cos φ 0,7...0,93
Метод охлаждения IC141
Климатическое исполнение ОМ2, ОМ4, ОМ5, Т2, У1, У2, У3, УХЛ1, УХЛ2, УХЛ4, ХЛ1, ХЛ2
Исполнение по степени защиты IP54
Монтажное исполнение IM1081, IM1082, IM2082, IM3081, IM3082
Высота оси вращения 132, 160, 180, 200, 225, 250, 280, 315

Структура обозначения, пример заказа

7AVER
160
S
2
IE2
220/380
IM1081
У1

Климатическое исполнение: ОМ2, ОМ4, ОМ5, Т2, У1, У2, У3, УХЛ1, УХЛ2, УХЛ4, ХЛ1, ХЛ2

Монтажное исполнение: IM1081, IM1082, IM2082, IM3081, IM308

Напряжение питания: см. таблицу "Варианты исполнений"

Отличительная особенность:
IE2 - высокий класс энергоэффективности
е - энергосберегающие

Число полюсов: 2, 4, 6, 8, 10, 12

Условный установочный размер по длине станины (S, M, L) и/или условная длина пакета статора (A, B)

Высота оси вращения, мм: 132, 160, 180, 200, 225, 250, 280, 315

Серия

Варианты исполнений

Серия Мощность, кВт Синхронная
частота вращения, об/мин
Напряжение, В
7AVER160S2IE2 15 3000 220/380; 380/660
7AVER160M2IE2 18,5 3000 220/380; 380/660
7AVER180S2IE2 22 3000 220/380; 380/660
7AVER180M2IE2 30 3000 220/380; 380/660
7AVER200M2IE2 37 3000 220/380; 380/660
7AVER200L2IE2 45 3000 220/380; 380/660
7AVER160S4IE2 15 1500 220/380; 380/660
7AVER160M4IE2 18,5 1500 220/380; 380/660
7AVER180S4IE2 22 1500 220/380; 380/660
7AVER180M4IE2 30 1500 220/380; 380/660
7AVER200M4IE2 37 1500 220/380; 380/660
7AVER200L4IE2 45 1500 220/380; 380/660
7AVER160S6IE2 11 1000 220/380; 380/660
7AVER160M6IE2 15 1000 220/380; 380/660
7AVER180M6IE2 18,5 1000 220/380; 380/660
7AVER200M6IE2 22 1000 220/380; 380/660
7AVER200L6IE2 30 1000 220/380; 380/660
7AVER132M2 11 3000 220/380; 380; 380/660
7AVER160S2 15 3000 220/380; 380/660
7AVER160M2 18,5 3000 220/380; 380/660
7AVER180S2 22 3000 220/380; 380/660
7AVER180M2 30 3000 220/380; 380/660
7AVER200M2 37 3000 220/380; 380/660
7AVER200L2 45 3000 220/380; 380/660
7AVER225M2 55 3000 220/380; 380/660
7AVER250S2 75 3000 220/380; 380/660
7AVER250M2 90 3000 220/380; 380/660
7AVER280S2 110 3000 380/660
7AVER280M2 132 3000 380/660
7AVER315S2 160 3000 380/660
7AVER315M2 200 3000 380/660
7AVER315MB2 250 3000 380/660
7AVER132S4 7,5 1500 220/380; 380; 380/660
7AVER132M4 11 1500 220/380; 380; 380/660
7AVER160S4 15 1500 220/380; 380/660
7AVER160M4 18,5 1500 220/380; 380/660
7AVER180S4 22 1500 220/380; 380/660
7AVER180M4 30 1500 220/380; 380/660
7AVER200M4 37 1500 220/380; 380/660
7AVER200L4 45 1500 220/380; 380/660
7AVER225M4 55 1500 220/380; 380/660
7AVER250S4 75 1500 220/380; 380/660
7AVER250M4 90 1500 220/380; 380/660
7AVER280S4e 110 1500 380/660
7AVER280M4e 132 1500 380/660
7AVER315S4e 160 1500 380/660
7AVER315M4e 200 1500 380/660
7AVER132S6 5,5 1000 220/380; 380; 380/660
7AVER132M6 7,5 1000 220/380; 380; 380/660
7AVER160S6 11 1000 220/380; 380/660
7AVER160M6 15 1000 220/380; 380/660
7AVER180M6 18,5 1000 220/380; 380/660
7AVER200M6 22 1000 220/380; 380/660
7AVER200L6 30 1000 220/380; 380/660
7AVER225M6 37 1000 220/380; 380/660
7AVER250S6 45 1000 220/380; 380/660
7AVER250M6 55 1000 220/380; 380/660
7AVER280S6e 75 1000 380/660
7AVER280M6e 90 1000 380/660
7AVER315S6e 110 1000 380/660
7AVER315MA6e 132 1000 380/660
7AVER315MB6e 160 1000 380/660
7AVER132S8 4 750 220/380; 380; 380/660
7AVER132M8 5,5 750 220/380; 380; 380/660
7AVER160S8 7,5 750 220/380; 380/660
7AVER160M8 11 750 220/380; 380/660
7AVER180M8 15 750 220/380; 380/660
7AVER200M8 18,5 750 220/380; 380/660
7AVER200L8 22 750 220/380; 380/660
7AVER225M8 30 750 220/380; 380/660
7AVER250S8 37 750 220/380; 380/660
7AVER250M8 45 750 220/380; 380/660
7AVER280S8e 55 750 220/380; 380/660
7AVER280M8e 75 750 220/380; 380/660
7AVER315S8e 90 750 380/660
7AVER315MA8e 110 750 380/660
7AVER315MB8e 132 750 380/660
7AVER280S10e 37 600 220/380; 380/660
7AVER280M10e 45 600 220/380; 380/660
7AVER315S10e 55 600 220/380; 380/660
7AVER315MA10e 75 600 220/380; 380/660
7AVER315MB10e 90 600 220/380; 380/660
7AVER315s12e 45 500 220/380; 380/660
7AVER315MA12e 55 500 220/380; 380/660
7AVER315MB12e 75 500 220/380; 380/660

Дополнительная комплектация, опции

  • Изготовление на другие номинальные напряжения при частоте 50 Гц, 60 Гц.
  • Режим работы S2 - S6.
  • Условия запуска в составе ЧРП.
  • Класс нагревостойкости изоляции - H.
  • Степень защиты - IP55.
  • Соединение с приводным механизмом (стандартно - упругая муфта).
  • Оснащение электродвигателей датчиками температуры подшипников и местами под установку датчиков вибрации.

Скачать документацию

АИР, 5А, 5АМ, 6А, 6АМ, 7AVER, 7AVEC общепромышленные двигатели. Руководство по эксплуатации.
