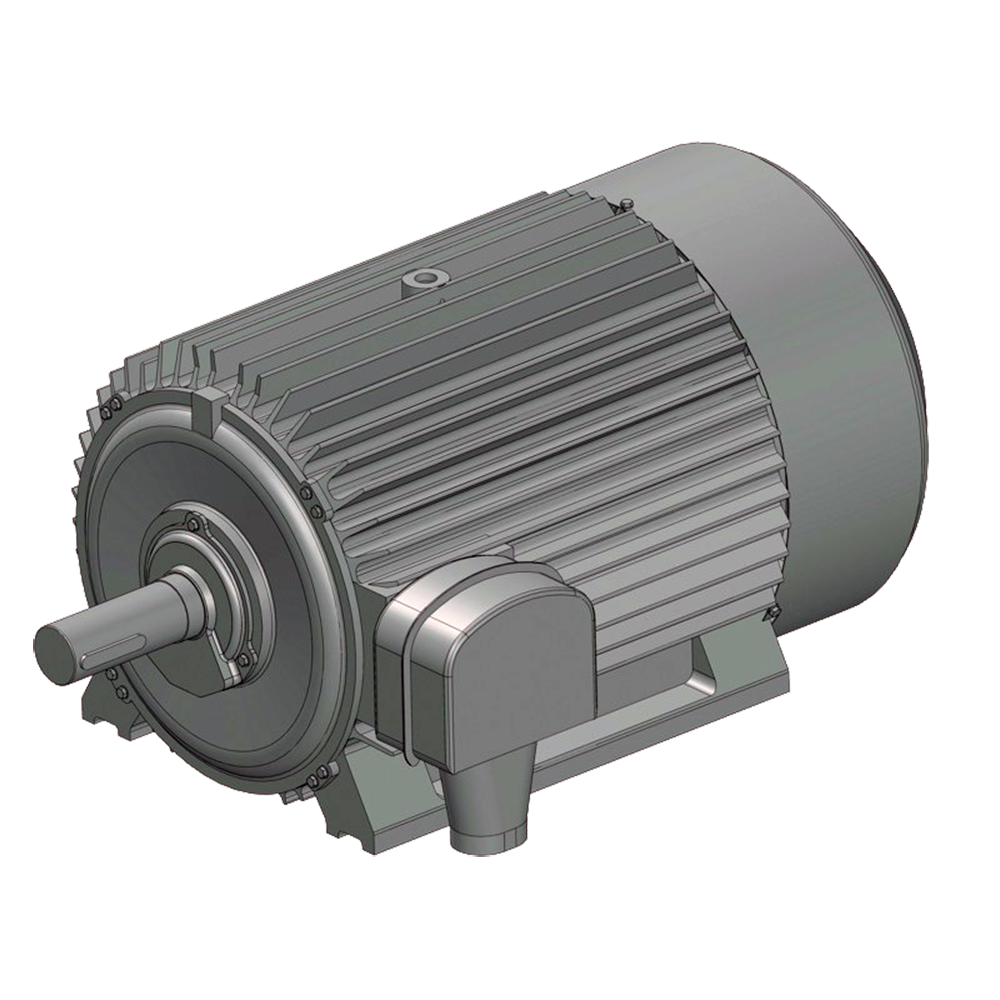

АО3 электродвигатели асинхронные высоковольтные

Скачать PDF

Тип: Переменного тока асинхронный

Напряжение питания и род тока: ~ 6000 В

Номинальная мощность: 160,0 кВт, 200,0 кВт, 250,0 кВт

Номинальная частота вращения: 1000 об/мин, 1500 об/мин

Цена (без учета НДС): По запросу руб.

Описание

Высоковольтные промышленные электродвигатели АО3 предназначены для продолжительного режима работы от сети переменного трехфазного тока напряжением 6000 В, частотой 50 Гц. Выпускаются в габарите 400 мм.

Высоковольтные электродвигатели АО3 используются для комплектования оборудования отраслей народного хозяйства, а также для поставки на экспорт в страны с умеренным и тропическим климатом. Применяются в составе привода различных механизмов: вентиляторов, насосов, дымососов, мельниц, дробилок, станков и других установок. Могут использоваться в области нефтегазового хозяйства, ЖКХ, для комплектования электростанций различного типа, в т.ч. атомных.

Особенности высоковольтных электродвигателей АО3:

  • Высоковольтные электродвигатели АО3 соответствуют ТУ 16-510.526-74.
  • Направление вращения – любое.
  • Допускаемая высота эксплуатации – 1000 м над уровнем моря (при установке двигателя свыше 1000 м номинальная мощность двигателя должна быть снижена согласно ТУ).
  • Группа условий эксплуатации – M6 по ГОСТ 17516–72.
  • Класс нагревостойкости изоляции обмотки статора не ниже F по ГОСТ 8865–93.
  • Уровень шума двигателей не должен превышать предельных значений по 1 классу по ГОСТ 16372–84.

Модификации высоковольтных электродвигателей АО3 различаются по способу монтажа, климатическому исполнению, электрическим и другим параметрам. По требованию заказчика возможно изготовление стандартных и нестандартных форм исполнения.

Технические характеристики

Номинальный режим работы S1 - Продолжительный номинальный режим
Число полюсов 4, 6
Коэффициент полезного действия (КПД) 92...93%
Номинальный ток (Iном) 20,2...28,7 А
Метод охлаждения IC0141 по ГОСТ 20459-75
Климатическое исполнение Т2, У2
Исполнение по степени защиты IP44
Монтажное исполнение IM1001, IM1002, IM3011
Высота оси вращения 400
Вес 1920, 2140 кг

Структура обозначения, пример заказа

АО4
400
S
4
У2
IM1001

Монтажное исполнение: IM1001, IM1002, IM3011

Климатическое исполнение: У2, Т2

Число полюсов: 4, 6

Условное обозначение длины сердечника статора: S, M

Высота оси вращения в мм

Серия

Варианты исполнений

Серия Мощность, кВт Ток, А КПД, % Частота вращения, об/мин Масса, кг
АО3-400S-4У2 200 23,6 92,5 1500 1920
АО3-400М-4У2 250 28,7 93 1500 2140
АО3-400М-6Т2 160 20,2 92 1000 2140
АО3-400М-6У2 200 24,8 92,5 1000 2140

Стандартный комплект поставки

  • Электродвигатель низковольтный АО3.
  • Паспорт.
