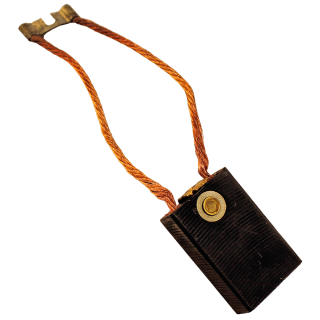

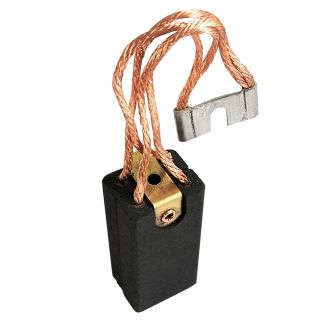

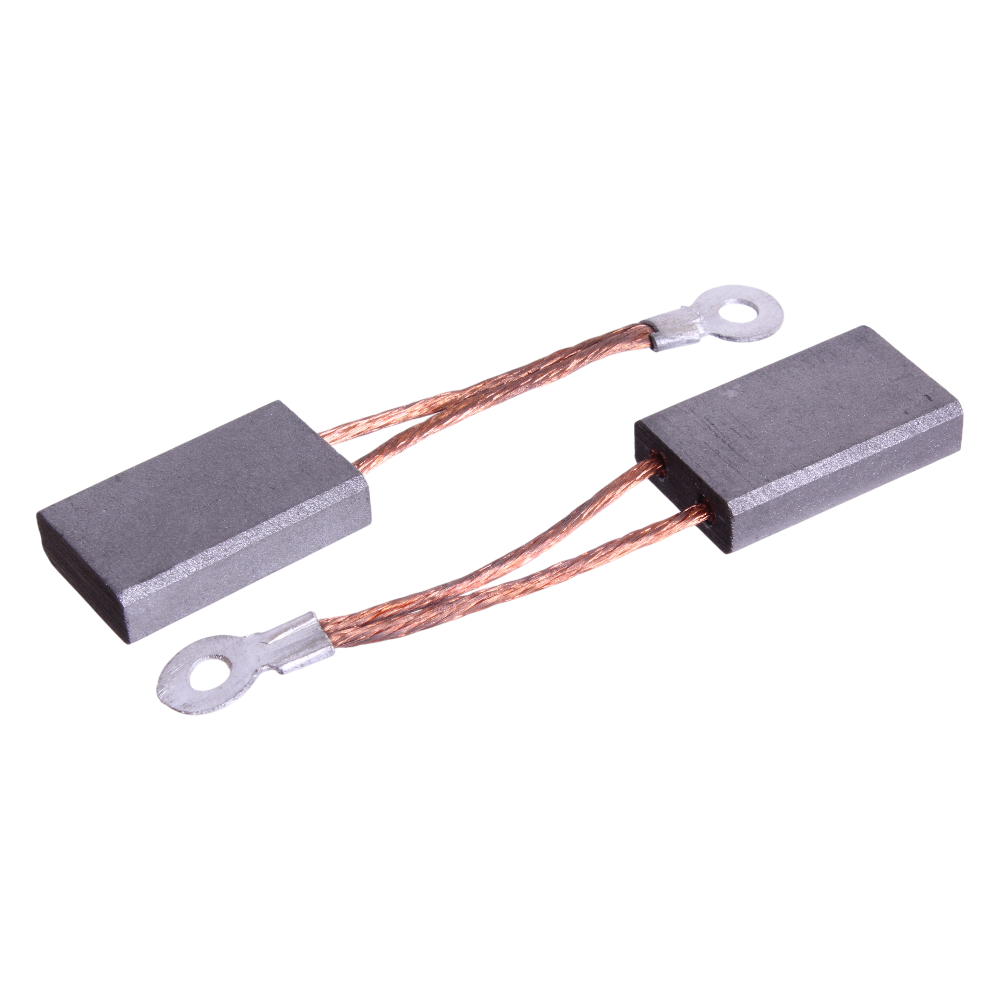

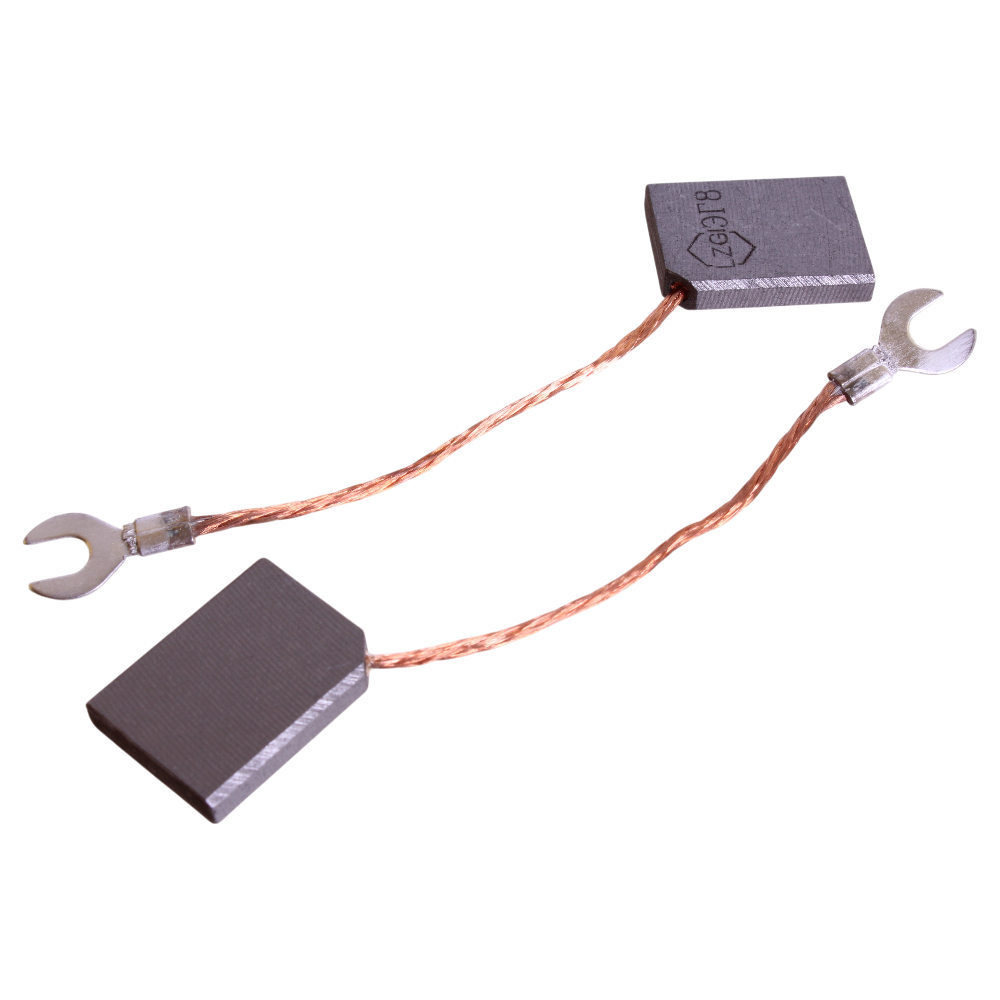

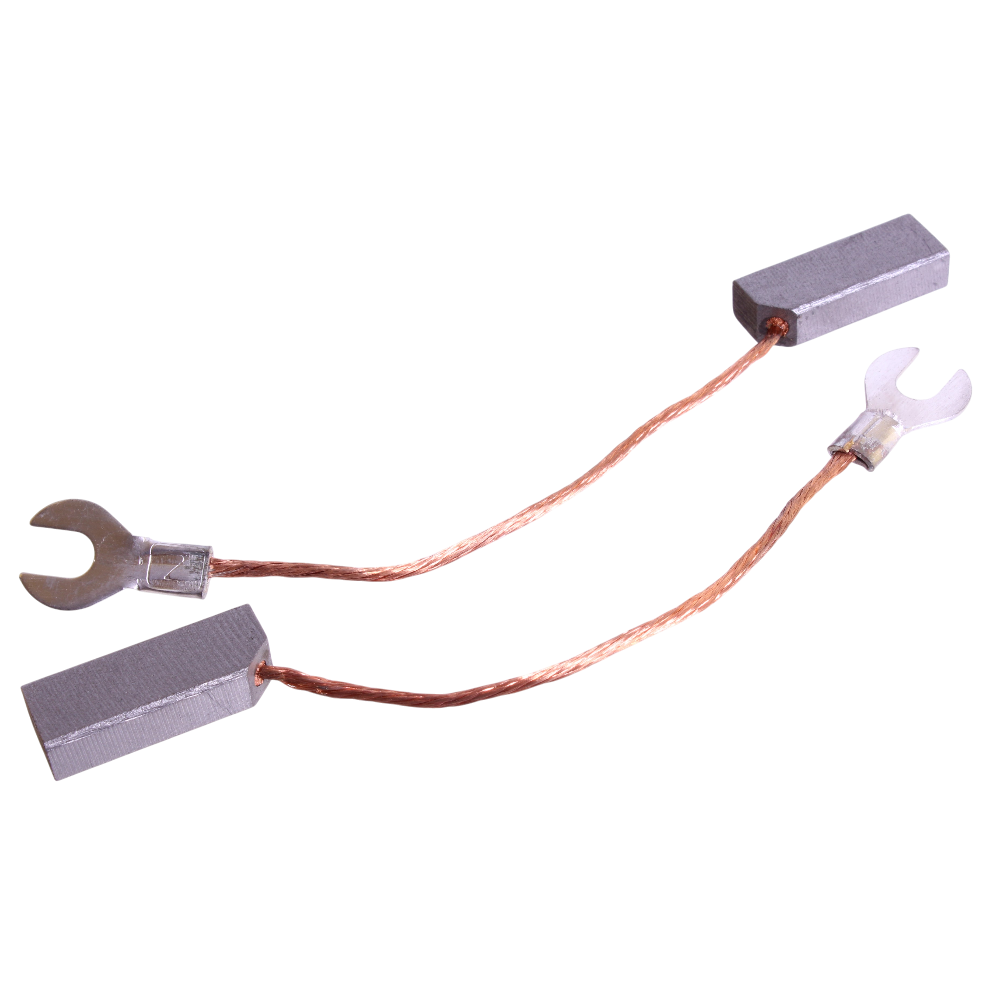

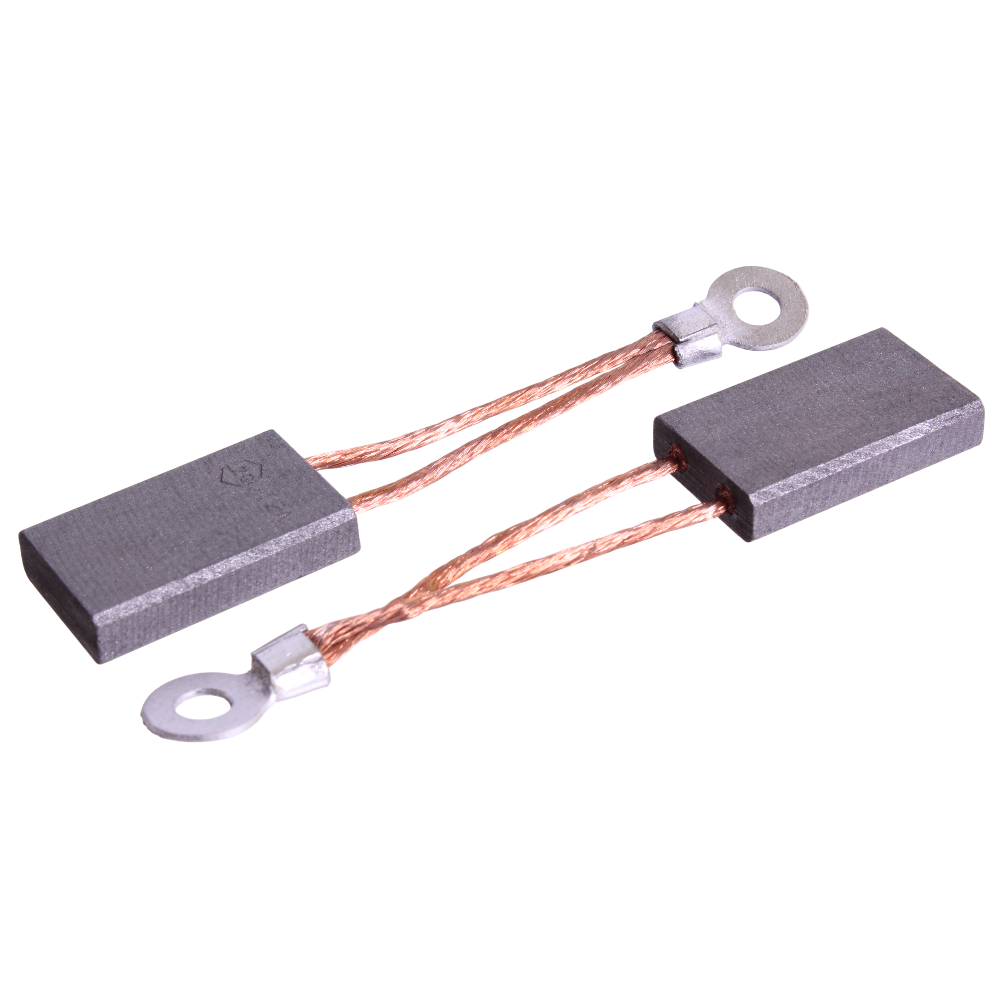

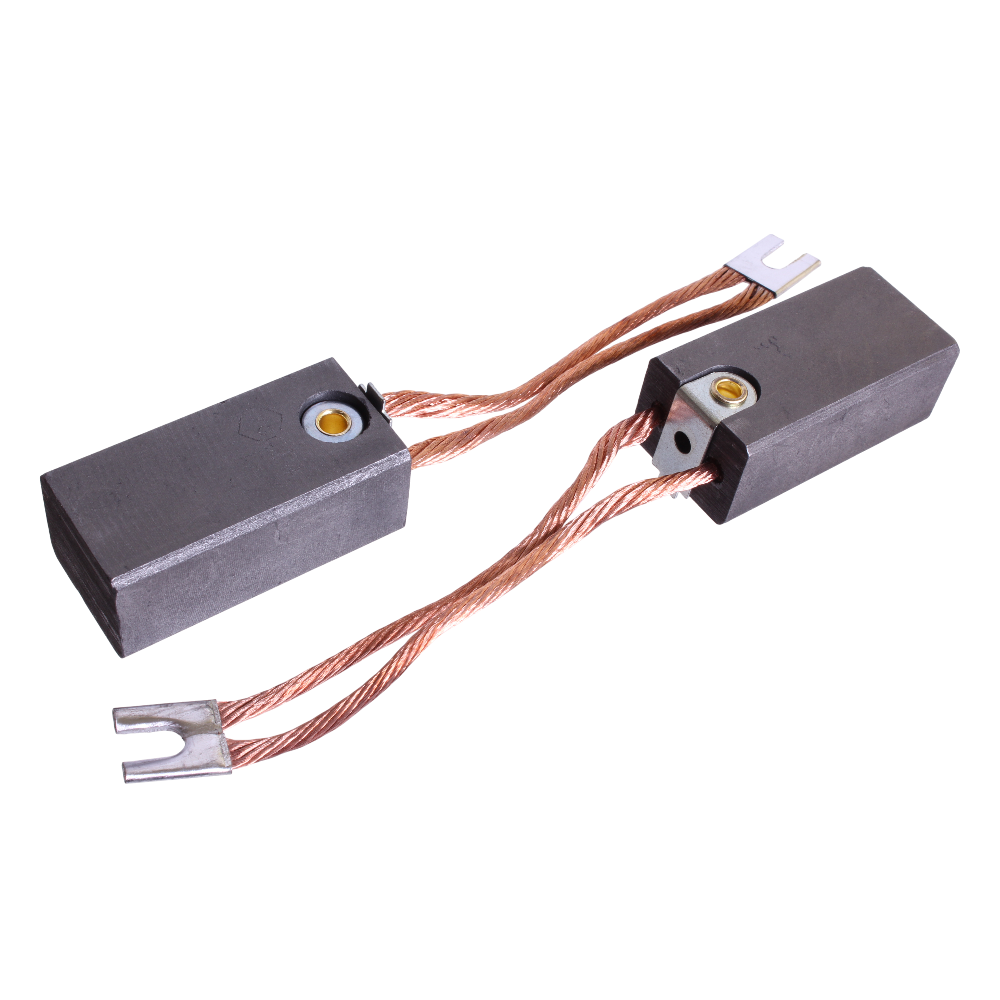

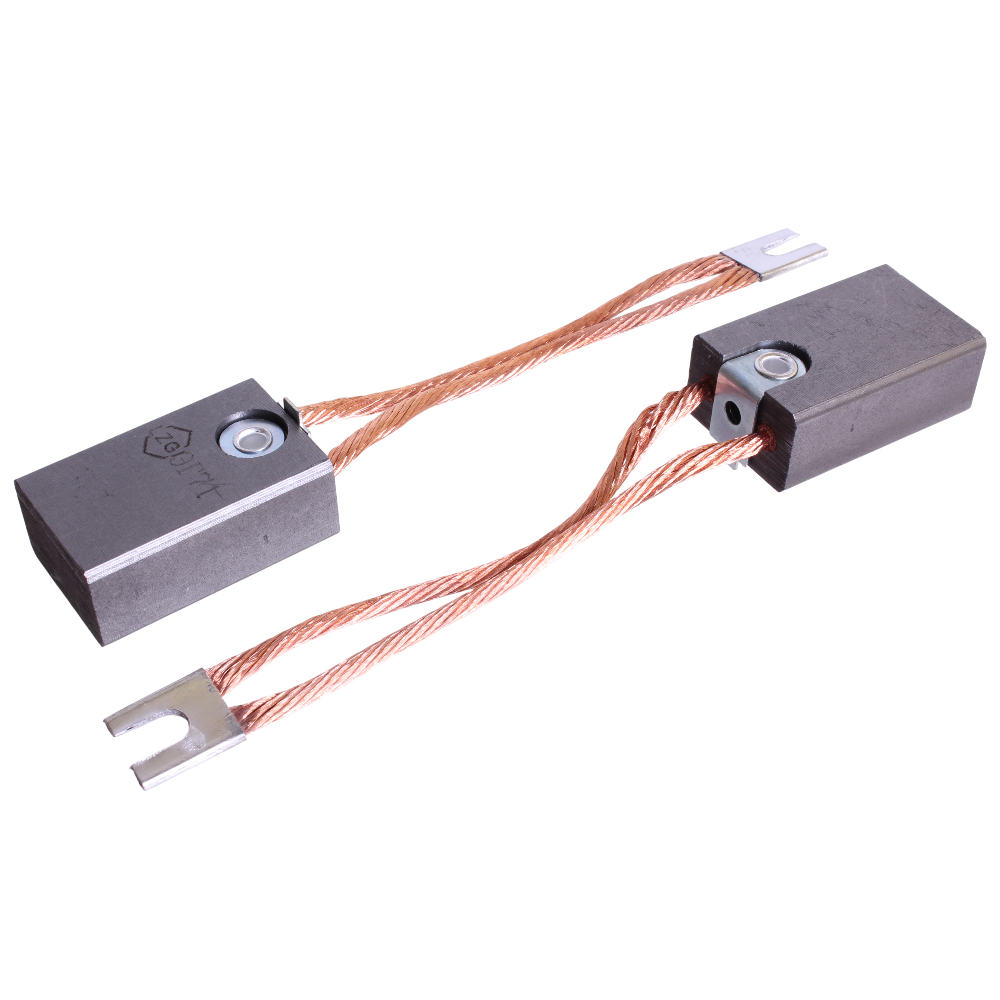

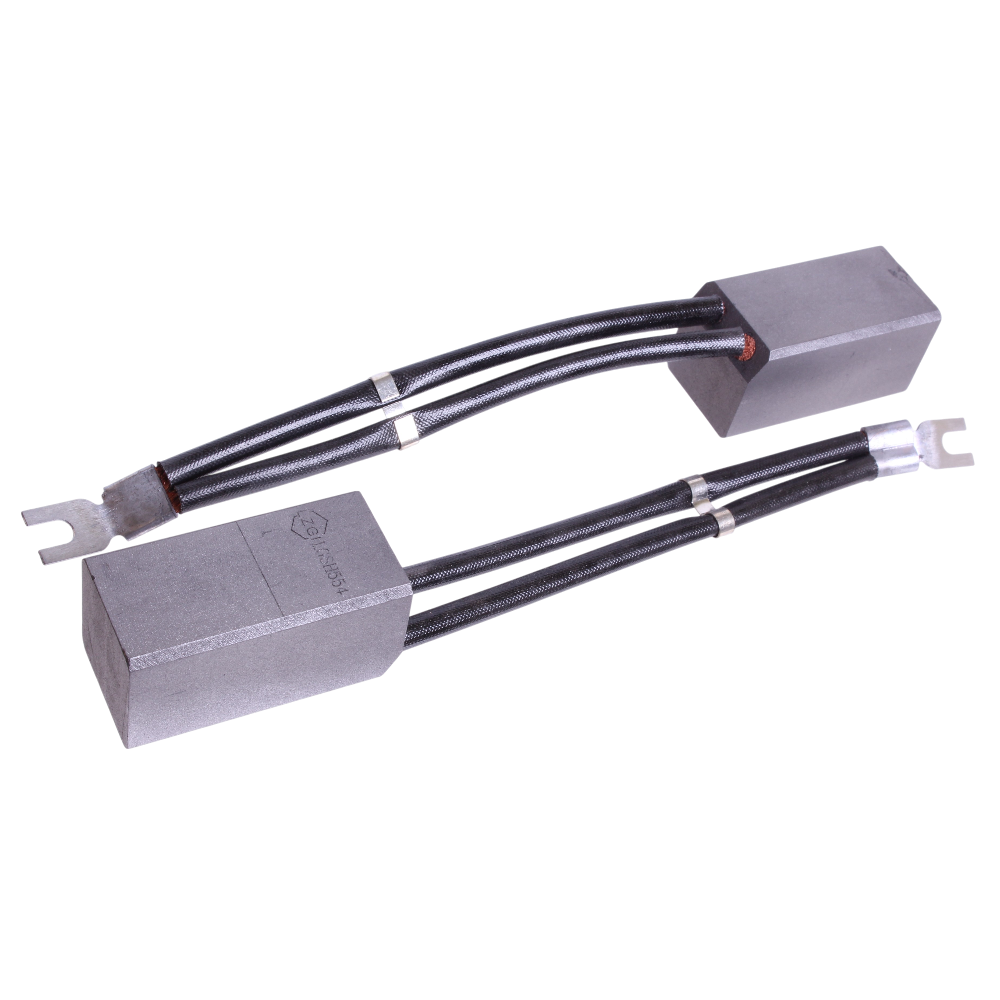

ЭГ щетки электрографитированые

Скачать PDF

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Щетки электрографитированые марок ЭГ2А, ЭГ4, ЭГ8, ЭГ14, ЭГ13, ЭГ61АК, ЭГ74, ЭГ73К, ЭГ841К, ЭГ64К представляют собой специальные электропроводящие детали токосъемного устройства, которые применяют для подвода тока на коллекторах и контактных кольцах электрических вращающихся машин. Щетки классифицируются в зависимости от применяемых материалов и особенностей технологического процесса изготовления.

Щетки ЭГ используются как комплектующие для электродвигателей в электрических машинах, генераторах и тяговых электродвигателях для железнодорожного транспорта, экскаваторах, металлургической промышленности, генераторах постоянного тока автотракторного электрооборудования, электрических машинах с тяжелыми условиями коммутации т.п.

Технические характеристики

Марка	Твердость	Удельное электрическое сопротивление МкОм*м	Коэффициент трения, не более	Допустимая плотность тока, А/см²	Удельное нажатие на щетку, кПа	Линейная скорость м/с	Преимущественная область применения
ЭГ4	2-6	6-16	0.25	12	15-20	60	Электрические машины универсального назначения, возбудители турбогенераторов мощностью менее 200мВт и одноякорные преобразователи, электрические машины постоянного тока небольшой мощности, Синхронные и асинхронные двигатели с фазным ротором
ЭГ8	8-34	36-50	0.25	11	20-40	45	Универсальные высокооборотистые электродвигатели, электромагнитные усилители поперечного поля, электрические машины постоянного тока с затрудненными условиями коммутации
ЭГ14	8-30	20-38	0.25	12	35-50	45	Тяговые и вспомогательные электрические машины железнодорожного и городского транспорта, а также электрические машины общепромышленного назначения
ЭГ13	8-29	20-38	0.22	20	60-80	20	Генераторы постоянного тока автотракторного электрооборудования
ЭГ2А	7-21	11-27	0.23	12	20-25	50	Тяговые и вспомогательные электродвигатели тепловозов и электровозов. Генераторы и двигатели с резко выраженной неравномерной нагрузкой (прокатное оборудование)
ЭГ61АК	ДМУ9000 МПа	35-72	0.15	17	35-50	50	Тяговые двигатели магистральных тепловозов
ЭГ841К	ДМУ7000 МПа	40-80	0.17	17	25-50	60	Тяговые и вспомогательные двигатели городского транспорта. Тяговые двигатели мощных самосвалов с электроприводом
ЭГ74	—	35-75	0.22	15	17-25	50	Электрические машины постоянного тока с тяжелыми условиями коммутации
ЭГ64К	ДМУ8000 МПа	35-65	0.15	17	40	60	Тяговые двигатели нового поколения для мотор-колес автосамосвалов повышенной грузоподъемности, тяговые двигатели нового поколения для электроподвижного состава
ЭГ73К	20-55	25-65	0.2	12	25	90	Генераторы большой мощности с тяжелыми условиями коммутации

Структура обозначения, пример заказа

ЭГ2А

К1-3

ПЩМЛ 1,0

5В

НК-4

Накладка

Наконечник

Длина провода: 16; 20; 25; 32; 40; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140; 160

Токоведущий провод

Тип щетки

Марка материала: ЭГ2А; ЭГ4; ЭГ8; ЭГ14; ЭГ13; ЭГ61АК; ЭГ74; ЭГ73К; ЭГ841К; ЭГ64К

Варианты исполнений

Типы и конструкция щеток

Тип щетки	Характеристика конструкции	Общий вид	Назначение	Тип щетки	Характеристика конструкции	Общий вид	Назначение
К1	Щетка прямоугольная неармированная		Для радиальных щеткодержателей с пружинами различного исполнения	К1-1	Щетка прямоугольная с одним проводом на верхней поверхности по оси щетки		Для радиальных щеткодержателей с пружинами различного исполнения

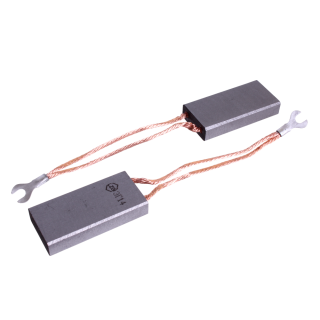

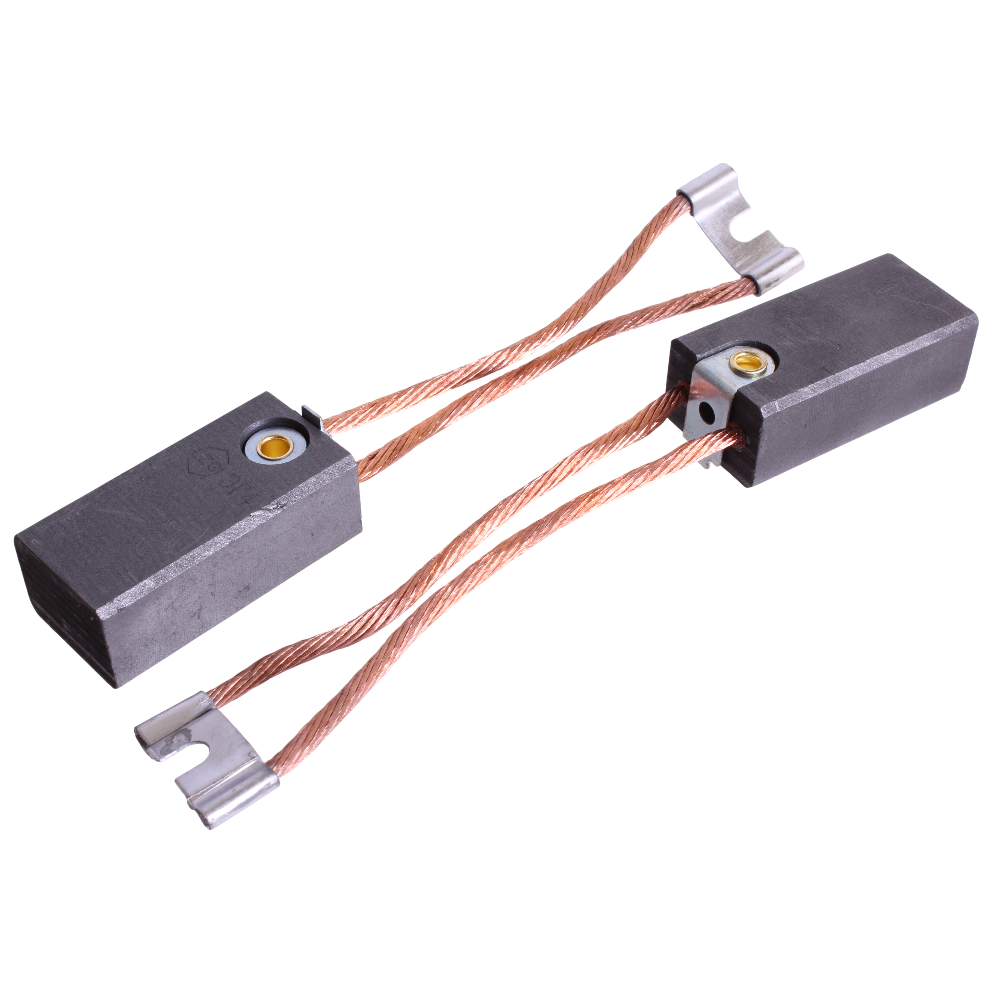

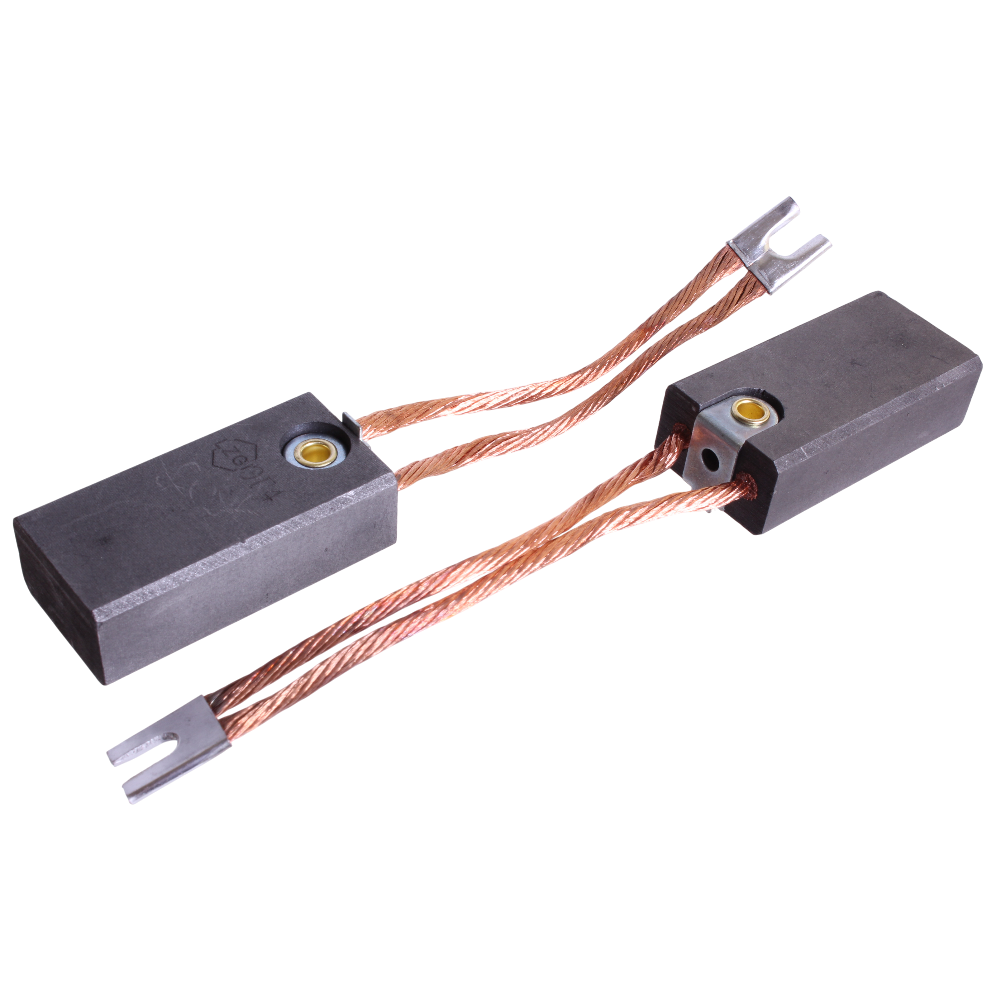

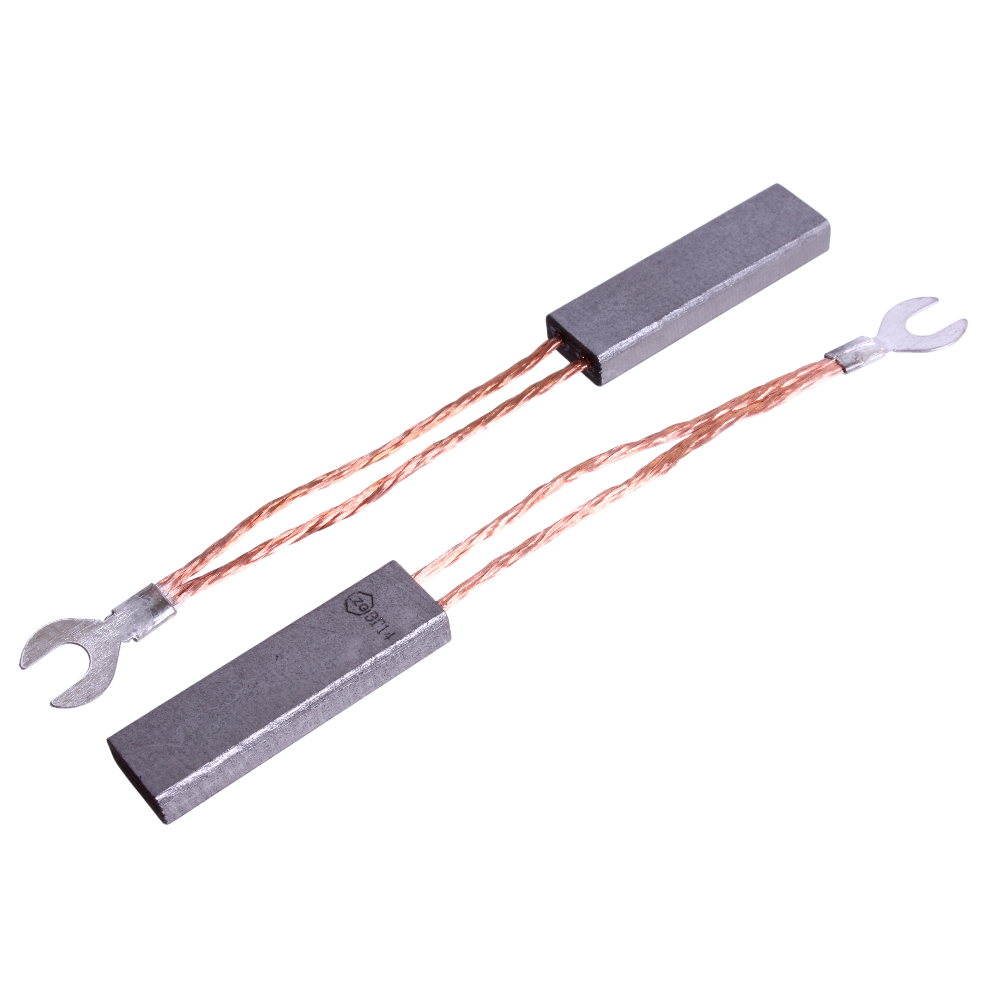

К1-2	Щетка прямоугольная с одним проводом на верхней поверхности, смещенным от оси щетки		Для радиальных щеткодержателей с пружинами различного исполнения	К1-3	Щетка прямоугольная с двумя проводами на верхней поверхности, симметричными относительно оси щетки		Для радиальных щеткодержателей с пружинами различного исполнения
К1-4	Щетка прямоугольная с одним проводом на меньшей боковой грани		Для радиальных щеткодержателей с пружинами различного исполнения	К1-5	Щетка прямоугольная с одним проводом на большей боковой грани		Для радиальных щеткодержателей с пружинами различного исполнения
К1-6	Щетка прямоугольная с двумя проводами на боковой грани		Для радиальных щеткодержателей с пружинами различного исполнения	К1-7*	Щетка прямоугольная с двумя проводами на верхней поверхности, смещенными от оси щетки		Для радиальных щеткодержателей с пружинами различного исполнения

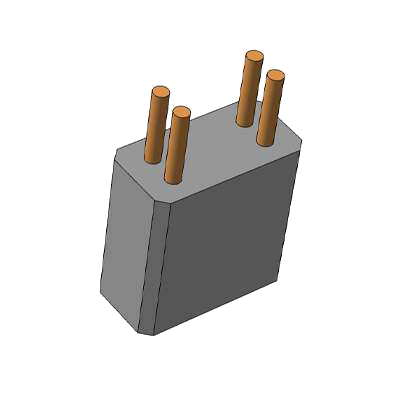

К1-8*	Щетка прямоугольная с четырьмя проводами на верхней поверхности, симметричными оси щетки		Для радиальных щеткодержателей с пружинами различного исполнения	К2	Щетка со скошенной контактной поверхностью		Для реактивных щеткодержателей
К2-1	Щетка со скошенной контактной поверхностью и одним проводом на верхней поверхности щетки по оси щетки		Для реактивных щеткодержателей	К2-2	Щетка со скошенной контактной поверхностью и одним проводом на верхней поверхности щетки, смещенным от оси щетки		Для реактивных щеткодержателей
К2-3	Щетка со скошенной контактной поверхностью с двумя проводами на верхней поверхности, симметричными относительно оси щетки		Для реактивных щеткодержателей	К2-7*	Щетка со скошенной контактной поверхностью и двумя проводами на верхней поверхности, смещенными от оси щетки		Для реактивных щеткодержателей
К2-8*	Щетка со скошенной контактной поверхностью и четырьмя проводами на верхней поверхности, симметричными относительно оси щетки		Для реактивных щеткодержателей	К3-3	Щетка со скошенными контактной и верхней поверхностями и двумя проводами на верхней поверхности		Для реактивных щеткодержателей
К3-5	Щетка со скошенными контактной и верхней поверхностями, проводом на боковой грани		Для реактивных щеткодержателей	К3-8*	Щетка со скошенными контактной и верхней поверхностями и четырьмя проводами на верхней поверхности		Для реактивных щеткодержателей

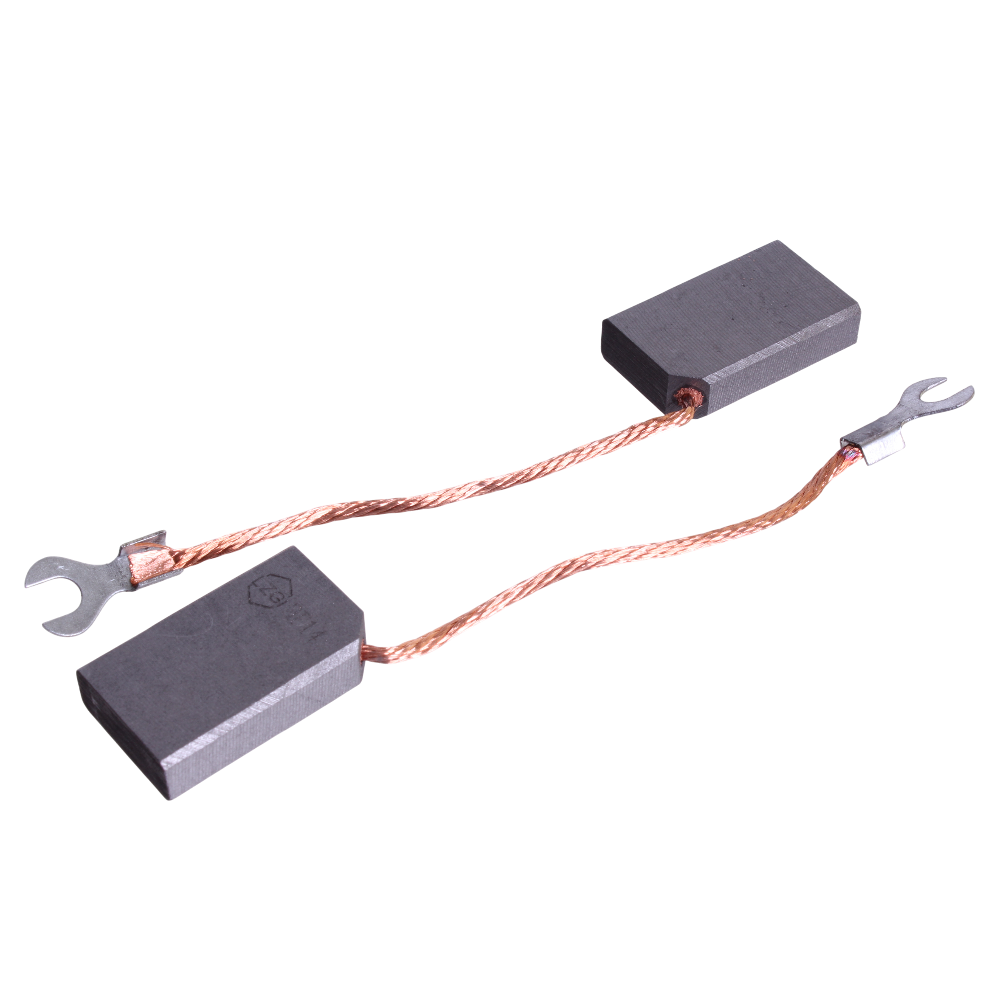

К4-2	Щетка прямоугольная со скосом на верхней поверхности с одним проводом на скосе		Для радиальных щеткодержателей с пружинами различного исполнения	К5-2	Щетка со скошенной контактной поверхностью и одним проводом на скосе верхней поверхности		Для реактивных щеткодержателей

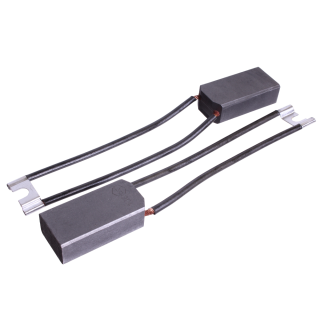

К6-3	Щетка прямоугольная со скосами на верхней поверхности и двумя проводами на скосах		Для радиальных щеткодержателей с пружинами различного исполнения	К6-8*	Щетка прямоугольная со скосами на верхней поверхности и четырьмя проводами на скосах		Для радиальных щеткодержателей
К8	Щетка прямоугольная с пазом на верхней поверхности		Для радиальных щеткодержателей	К8-2	Щетка прямоугольная с пазом и одним проводом на верхней поверхности, смещенным от оси щетки		Для радиальных щетко- держателей с плоской ленточной пружиной
К8-3	Щетка прямоугольная с пазом и двумя проводами на верхней поверхности, симметричными относительно оси щетки		Для радиальных щеткодержателей с плоской ленточной пружиной	К8-4	Щетка прямоугольная с пазом на верхней поверхности и одним проводом на меньшей боковой грани		Для радиальных щеткодержателей с плоской ленточной пружиной
К8-5	Щетка прямоугольная с пазом на верхней поверхности и проводом на большей боковой грани		Для радиальных щеткодержателей с плоской ленточной пружиной	К8-6	Щетка прямоугольная с пазом на верхней поверхности и двумя проводами на большей боковой грани		Для радиальных щеткодержателей с плоской ленточной пружиной
К8-8*	Щетка прямоугольная с пазом и четырьмя проводами на верхней поверхности, симметричными относительно оси щетки		Для радиальных щеткодержателей с плоской ленточной пружиной	К10-4	Щетка со скошенной контактной поверхностью, пазом на верхней поверхности и одним проводом на боковой грани		Для реактивных щеткодержателей

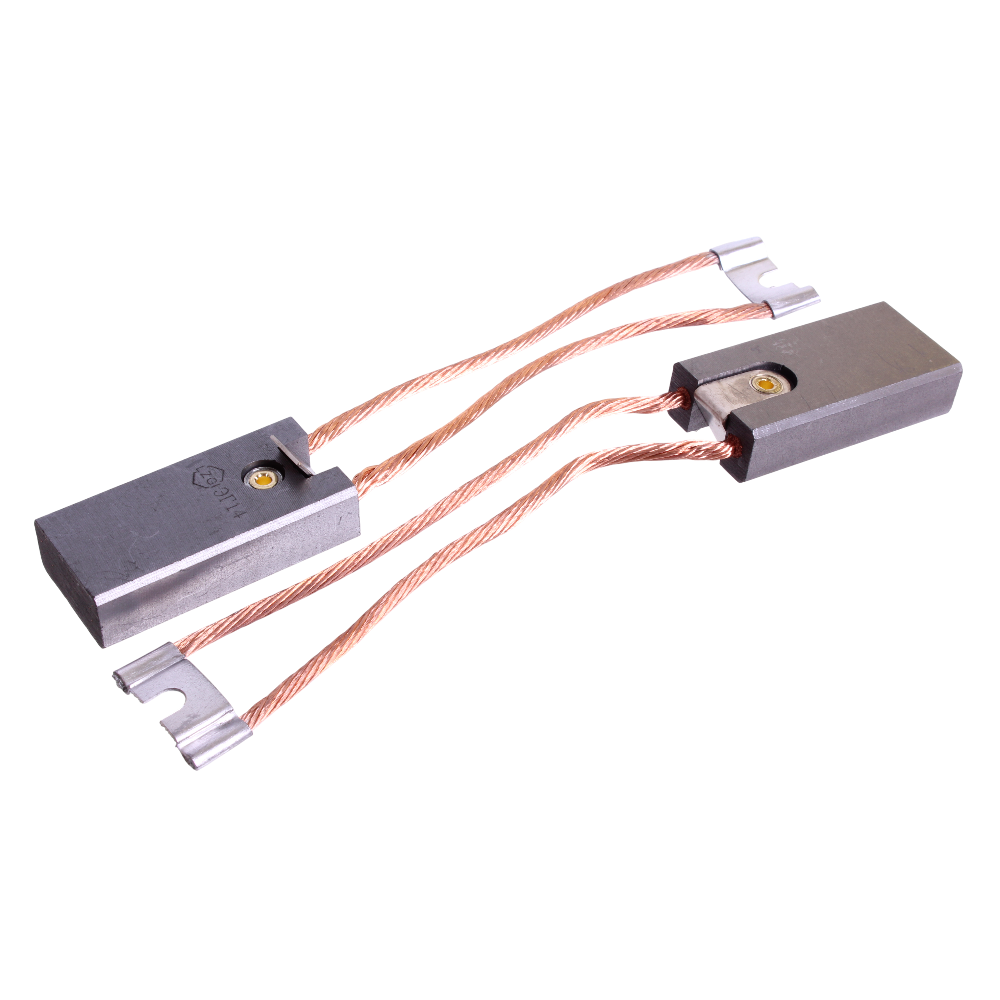

К11	Щетка со скошенной контактной поверхностью, скошенным пазом на верхней поверхности		Для радиальных щеткодержателей	К11-3	Щетка со скошенной контактной поверхностью, со скошенным пазом и двумя проводами на верхней поверхности, симметричными относительно оси щетки		Для реактивных щеткодержателей
К11-4	Щетка со скошенной контактной поверхностью, скошенным пазом на верхней поверхности и одним проводом на боковой грани		Для реактивных щеткодержателей	К11-8*	Щетка со скошенной контактной поверхностью, скошенным пазом на верхней поверхности и четырьмя проводами на верхней поверхности		Для реактивных щеткодержателей
К12-3	Щетка прямоугольная с пазом и двумя проводами на верхней поверхности, с резиновой накладкой		Для радиальных щеткодержателей	К12-8*	Щетка прямоугольная с пазом и четырьмя проводами на верхней поверхности, с резиновой накладкой		Для радиальных щеткодержателей
К13-2	Щетка прямоугольная с пазом на верхней поверхности, со скосом и одним проводом на скосе		Для радиальных щеткодержателей с плоской ленточной пружиной	К14	Щетка прямоугольная с головкой на верхней поверхности		Для радиальных щеткодержателей со спиральной проволочной пружиной
К14-1	Щетка прямоугольная с головкой на верхней поверхности и одним проводом на головке		Для радиальных щеткодержателей со спиральной проволочной пружиной	К14-5	Щетка прямоугольная с головкой на верхней поверхности и одним проводом в боковой грани		Для радиальных щеткодержателей со спиральной проволочной пружиной
К16-2	Щетка со скошенной контактной поверхностью, двумя скосами на верхней поверхности и одним проводом на скосе		Для реактивных щеткодержателей	К17-2	Щетка со скошенной контактной поверхностью, тремя скосами на верхней поверхности и одним проводом в боковом скосе		Для реактивных щеткодержателей
К17-3	Щетка со скошенной контактной поверхностью тремя скосами на верхней поверхности и двумя проводами на боковых скосах		Для реактивных щеткодержателей	К18-2	Щетка со скошенной контактной поверхностью двумя скосами, скошенным пазом на верхней поверхности и одним проводом на скосе		Для реактивных щеткодержателей
К21-2	Щетка сложной конструкции с одним проводом		Для радиальных щеткодержателей	К21-3	Щетка сложной конструкции с двумя проводами		Для радиальных щеткодержателей
К22-6	Щетка прямоугольная с двумя скосами, пазом на верхней поверхности и двумя проводами на боковой грани		Для радиальных щеткодержателей с плоской ленточной пружиной	К23-4	Щетка трапецеидальная с одним проводом на боковой поверхности		Для радиальных щеткодержателей

* Щетки указанных типов могут выполнятся разрезными

Марки и сечения токоведущих проводов

Крепление токоведущего провода в щетке производят следующими способами: конопаткой, запрессовкой, развальцовкой.

Номинальное сечение провода, мм²		Допустимая токовая нагрузка, А
ПЩ (провод гибкий из медных проволок)	ПЩМЛ (провод гибкий из медных проволок, покрытых оловом)	Допустимая токовая нагрузка, А
—	—	0,42
—	—	0,70
0.16	—	3,90
0,30	—	6,00
0,50	—	9,00
0,75	0,75	12,00
1,00	1,00	15,00
1,50	1,50	19,00
2,50	2,50	26,00
4,00	4,00	38,00
6,00	6,00	50,00
10,00	10,00	75,00

Длина провода

Длина провода выбирается по ГОСТ Р53617-2009 из ряда: 16; 20; 25; 32; 40; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140; 160.

Наконечники для крепления токоведущего провода к болту щеткодержателя.

Допустимые токовые нагрузки на наконечники должны соответствовать указанным в таблице.

Диаметр контактного стержня	Диаметр наконечника, d	Допустимая токовая нагрузка, А
Диаметр контактного стержня	Диаметр наконечника, d	Вилочного или флажкового	Двойного	Пластинчатого
3,0	3,4	20	—	—
4,0	4,3	32	64	71
5,0	5,2	50	100	130
6,0	6,5	76	120	260
8,0	8,5	100	150	260
10,0	10,5	150	240	260

На проводе устанавливаются наконечники следующих типов:

В – вилочный открытый

ВГ – вилочный закрытый

Д – двойной открытый

ДГ – двойной закрытый

П – пластинчатый открытый

ПГ – пластинчатый закрытый

ФГ – флажковый закрытый

Накладки

Обозначение типа накладки	Общий вид	Наименование и характеристика накладки	Применяемость
НК-1		Согнутая под прямым углом с упорным отверстием или без него	Для радиальных щеток с нажимными устройствами различных конструкций
НК-2		Согнутая под прямым углом с упорным отверстием и выступом для ограничения износа щетки	Для радиальных щеток с ограничением износа
НК-3		Согнутая под острым углом	Для реактивных волочащихся и радиальных щеток
НК-4		Согнутая под острым углом и выступом для ограничения износа щетки	Для реактивных и волочащихся щеток с ограничением износа
НК-5		Согнутая под прямым углом с упорным отверстием и двумя выступами для ограничения износа щетки	Для радиальных неразрезных щеток с нажимными устройствами различных конструкций и ограничением износа
НК-6		Прямоугольный параллелепипед с двумя или четырьмя отверстиями	Для радиальных щеток, работающих при больших вибрациях
НК-7		Прямоугольный параллелепипед с выступом для фиксации, с четырьмя отверстиями, с пазом на верхней поверхности	Для радиальных щеток, работающих при больших вибрациях
НК-10		Резиновая и текстолитовая пластина с двумя или четырьмя отверстиями под токоведущий провод	Для радиальных щеток, работающих при больших вибрациях
Наездник		Полиамидная, сложной конструкции с прямой или изогнутой верхней поверхностью	Для радиальных щеток, работающих при больших вибрациях
