МГ щетки металлографитовые

Скачать PDF

Цена (без учета НДС): По запросу руб.

Описание

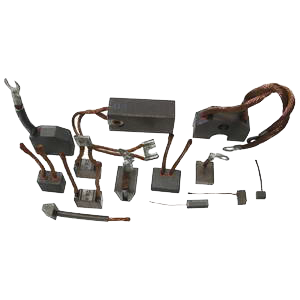

Щетки металлографитные марок 611ОМ, М1А, МГ, МГ4, МГС5, МГС20, МГСО, МГСО1М, МГСОА, МГС51, МГО, МГО2с, МГС23К, М1, МГБ3, МГБ4, МГБ5, МГБ6 представляют собой специальные электропроводящие детали токосъемного устройства, которые применяют для подвода тока на коллекторах и контактных кольцах электрических вращающихся машин. Щетки относятся к комплектующим для электродвигателей, классифицируются в зависимости от применяемых материалов и особенностей технологического процесса изготовления.

Щетки МГ используются в электрических машинах, генераторах, преобразователях тока, асинхронных двигателях, стартерах, низковольтных машинах с высокой плотностью тока, моторедукторах, исполнительных механизмах для автомобильного транспорта и т.п.

Технические характеристики

Марка

Твердость

Удельное
электрическое сопротивление
МкОм*м

Коэффициент
трения,
не более

Допустимая плотность
тока, А/см
2

Удельное
нажатие
на щетку, кПа

Линейная
скорость
м/с

Преимущественная область применения

МГ

4-14

0,12 не более

0.2

30

18-23

30

Асинхронные двигатели с фазным ротором, стартеры напряжением до 6 В, электрические машины постоянного тока напряжением до 12 В плотностью тока в скользящем контакте и малой окружной скоростью (сварочные генераторы)

МГ4

10-22

1,3 не более

0.2

25

20-25

30

Асинхронные двигатели с фазным ротором, синхронные генераторы, электрические машины постоянного тока с напряжением до 40 В

МГО

2.5

0.3

30

70

20

Электродвигатели исполнительных механизмов автомобильного транспорта

МГО2с

5

0.3

30

70

20

611ОМ

6-12

8-28

0.3

15

12-22

90

Турбогенераторы, электрические машины постоянного тока напряжением от 110 В с легким условием коммутации

МГС5

6-20

2-15

0.22

45

40

16

Генераторы, преобразователи, токосъемники, электродвигатели и стартеры автомобилей и тракторов напряжением до 24 В

МГС51

6-20

2-13

0.22

80

60-90

16

МГСО

6-20

0.3

0.24

30

18-23

30

Электрические машины постоянного тока напряжением до 12 В, стартеры для автомобилей и тракторов напряжением до 12 В

МГСО1М

5-19

0,15-0,6

0.25

30

25

16

МГСОА

14-45

0,3 не более

0.24

100

50-200

16

МГС20

6-25

0,4 не более

0.25

120

100-200

15

Автотракторные электрические стартеры напряжением до 12 В

МГС23К

6-20

1,5 не более

0.25

120

25

15

М1

8-24

2-8

0.25

25

15-20

33

Синхронные генераторы, одноякорные преобразователи, асинхронные двигатели с фазным ротором, зарядные генераторы напряжением 20-60 В, генераторы переменного тока автотракторного оборудования напряжением 12 В, стартеры напряжением 24 В и более

М1А

8-25

2-8

0.22

12

45-65

33

МГБ3

6-20

6-18

0.22

120

25

15

Автотракторные электрические стартеры напряжением до 12 В

МГБ4

8-25

3-15

0.22

12

45-65

33

Генераторы переменного тока автотракторного оборудования напряжением 12 В, стартеры напряжением 24 В и более, электрооборудование для автомобильной техники и тракторов

МГБ5

6-25

2-12

0.22

45

40

16

Генераторы, электродвигатели и стартеры автомобилей и тракторов напряжением до 24 В

МГБ6

6-25

3,0 не более

0.25

120

100-200

15

Автотракторные электрические стартеры напряжением до 12 В

Структура обозначения, пример заказа

МГ4
К1-3
ПЩМЛ 1,0
80
НК-4

Накладка

Наконечник

Длина провода: 16; 20; 25; 32; 40; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140; 160

Токоведущий провод

Тип щетки

Марка материала: 611ОМ; М1А; МГ; МГ4; МГС5; МГС20; МГСО; МГСО1М; МГСОА; МГС51; МГО; МГО2с; МГС23К; М1; МГБ3; МГБ4; МГБ5; МГБ6

Варианты исполнений

Типы и конструкция щеток

Тип щетки Характеристика конструкции Общий вид Назначение Тип щетки Характеристика конструкции Общий вид Назначение
К1 Щетка прямоугольная неармированная Для радиальных щеткодержателей с пружинами различного исполнения К1-1 Щетка прямоугольная с одним проводом на верхней поверхности по оси щетки Для радиальных щеткодержателей с пружинами различного исполнения
К1-2 Щетка прямоугольная с одним проводом на верхней поверхности, смещенным от оси щетки Для радиальных щеткодержателей с пружинами различного исполнения К1-3 Щетка прямоугольная с двумя проводами на верхней поверхности, симметричными относительно оси щетки Для радиальных щеткодержателей с пружинами различного исполнения
К1-4 Щетка прямоугольная с одним проводом на меньшей боковой грани Для радиальных щеткодержателей с пружинами различного исполнения К1-5 Щетка прямоугольная с одним проводом на большей боковой грани Для радиальных щеткодержателей с пружинами различного исполнения
К1-6 Щетка прямоугольная с двумя проводами на боковой грани Для радиальных щеткодержателей с пружинами различного исполнения К1-7* Щетка прямоугольная с двумя проводами на верхней поверхности, смещенными от оси щетки Для радиальных щеткодержателей с пружинами различного исполнения
К1-8* Щетка прямоугольная с четырьмя проводами на верхней поверхности, симметричными оси щетки Для радиальных щеткодержателей с пружинами различного исполнения К2 Щетка со скошенной контактной поверхностью Для реактивных щеткодержателей
К2-1 Щетка со скошенной контактной поверхностью и одним проводом на верхней поверхности щетки по оси щетки Для реактивных щеткодержателей К2-2 Щетка со скошенной контактной поверхностью и одним проводом на верхней поверхности щетки, смещенным от оси щетки Для реактивных щеткодержателей
К2-3 Щетка со скошенной контактной поверхностью с двумя проводами на верхней поверхности, симметричными относительно оси щетки Для реактивных щеткодержателей К2-7* Щетка со скошенной контактной поверхностью и двумя проводами на верхней поверхности, смещенными от оси щетки Для реактивных щеткодержателей
К2-8* Щетка со скошенной контактной поверхностью и четырьмя проводами на верхней поверхности, симметричными относительно оси щетки Для реактивных щеткодержателей К3-3 Щетка со скошенными контактной и верхней поверхностями и двумя проводами на верхней поверхности Для реактивных щеткодержателей
К3-5 Щетка со скошенными контактной и верхней поверхностями, проводом на боковой грани Для реактивных щеткодержателей К3-8* Щетка со скошенными контактной и верхней поверхностями и четырьмя проводами на верхней поверхности Для реактивных щеткодержателей
К4-2 Щетка прямоугольная со скосом на верхней поверхности с одним проводом на скосе Для радиальных щеткодержателей с пружинами различного исполнения К5-2 Щетка со скошенной контактной поверхностью и одним проводом на скосе верхней поверхности Для реактивных щеткодержателей
К6-3 Щетка прямоугольная со скосами на верхней поверхности и двумя проводами на скосах Для радиальных щеткодержателей с пружинами различного исполнения К6-8* Щетка прямоугольная со скосами на верхней поверхности и четырьмя проводами на скосах Для радиальных щеткодержателей
К8 Щетка прямоугольная с пазом на верхней поверхности Для радиальных щеткодержателей К8-2 Щетка прямоугольная с пазом и одним проводом на верхней поверхности, смещенным от оси щетки Для радиальных щетко- держателей с плоской ленточной пружиной
К8-3 Щетка прямоугольная с пазом и двумя проводами на верхней поверхности, симметричными относительно оси щетки Для радиальных щеткодержателей с плоской ленточной пружиной К8-4 Щетка прямоугольная с пазом на верхней поверхности и одним проводом на меньшей боковой грани Для радиальных щеткодержателей с плоской ленточной пружиной
К8-5 Щетка прямоугольная с пазом на верхней поверхности и проводом на большей боковой грани Для радиальных щеткодержателей с плоской ленточной пружиной К8-6 Щетка прямоугольная с пазом на верхней поверхности и двумя проводами на большей боковой грани Для радиальных щеткодержателей с плоской ленточной пружиной
К8-8* Щетка прямоугольная с пазом и четырьмя проводами на верхней поверхности, симметричными относительно оси щетки Для радиальных щеткодержателей с плоской ленточной пружиной К10-4 Щетка со скошенной контактной поверхностью, пазом на верхней поверхности и одним проводом на боковой грани Для реактивных щеткодержателей
К11 Щетка со скошенной контактной поверхностью, скошенным пазом на верхней поверхности Для радиальных щеткодержателей К11-3 Щетка со скошенной контактной поверхностью, со скошенным пазом и двумя проводами на верхней поверхности, симметричными относительно оси щетки Для реактивных щеткодержателей
К11-4 Щетка со скошенной контактной поверхностью, скошенным пазом на верхней поверхности и одним проводом на боковой грани Для реактивных щеткодержателей К11-8* Щетка со скошенной контактной поверхностью, скошенным пазом на верхней поверхности и четырьмя проводами на верхней поверхности Для реактивных щеткодержателей
К12-3 Щетка прямоугольная с пазом и двумя проводами на верхней поверхности, с резиновой накладкой Для радиальных щеткодержателей К12-8* Щетка прямоугольная с пазом и четырьмя проводами на верхней поверхности, с резиновой накладкой Для радиальных щеткодержателей
К13-2 Щетка прямоугольная с пазом на верхней поверхности, со скосом и одним проводом на скосе Для радиальных щеткодержателей с плоской ленточной пружиной К14 Щетка прямоугольная с головкой на верхней поверхности Для радиальных щеткодержателей со спиральной проволочной пружиной
К14-1 Щетка прямоугольная с головкой на верхней поверхности и одним проводом на головке Для радиальных щеткодержателей со спиральной проволочной пружиной К14-5 Щетка прямоугольная с головкой на верхней поверхности и одним проводом в боковой грани Для радиальных щеткодержателей со спиральной проволочной пружиной
К16-2 Щетка со скошенной контактной поверхностью, двумя скосами на верхней поверхности и одним проводом на скосе Для реактивных щеткодержателей К17-2 Щетка со скошенной контактной поверхностью, тремя скосами на верхней поверхности и одним проводом в боковом скосе Для реактивных щеткодержателей
К17-3 Щетка со скошенной контактной поверхностью тремя скосами на верхней поверхности и двумя проводами на боковых скосах Для реактивных щеткодержателей К18-2 Щетка со скошенной контактной поверхностью двумя скосами, скошенным пазом на верхней поверхности и одним проводом на скосе Для реактивных щеткодержателей
К21-2 Щетка сложной конструкции с одним проводом Для радиальных щеткодержателей К21-3 Щетка сложной конструкции с двумя проводами Для радиальных щеткодержателей
К22-6 Щетка прямоугольная с двумя скосами, пазом на верхней поверхности и двумя проводами на боковой грани Для радиальных щеткодержателей с плоской ленточной пружиной К23-4 Щетка трапецеидальная с одним проводом на боковой поверхности Для радиальных щеткодержателей

* Щетки указанных типов могут выполнятся разрезными

Марки и сечения токоведущих проводов

Крепление токоведущего провода в щетке производят следующими способами: конопаткой, запрессовкой, развальцовкой.

Номинальное сечение провода, мм2

Допустимая токовая нагрузка, А

ПЩ (провод гибкий из медных проволок)

ПЩМЛ (провод гибкий из медных проволок, покрытых оловом)

0,42

0,70

0.16

3,90

0,30

6,00

0,50

9,00

0,75

0,75

12,00

1,00

1,00

15,00

1,50

1,50

19,00

2,50

2,50

26,00

4,00

4,00

38,00

6,00

6,00

50,00

10,00

10,00

75,00

Длина провода

Длина провода выбирается по ГОСТ Р53617-2009 из ряда: 16; 20; 25; 32; 40; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140; 160.

Наконечники для крепления токоведущего провода к болту щеткодержателя.

Допустимые токовые нагрузки на наконечники должны соответствовать указанным в таблице.

Диаметр контактного стержня

Диаметр наконечника, d

Допустимая токовая нагрузка, А

Вилочного или флажкового

Двойного

Пластинчатого

3,0

3,4

20

4,0

4,3

32

64

71

5,0

5,2

50

100

130

6,0

6,5

76

120

260

8,0

8,5

100

150

260

10,0

10,5

150

240

260

На проводе устанавливаются наконечники следующих типов:

В – вилочный открытый

ВГ – вилочный закрытый

Д – двойной открытый

ДГ – двойной закрытый

П – пластинчатый открытый

ПГ – пластинчатый закрытый

ФГ – флажковый закрытый

Накладки

Обозначение типа накладки

Общий вид

Наименование и характеристика накладки

Применяемость

НК-1

Согнутая под прямым углом с упорным отверстием или без него

Для радиальных щеток с нажимными устройствами различных конструкций

НК-2

Согнутая под прямым углом с упорным отверстием и выступом для ограничения износа щетки

Для радиальных щеток с ограничением износа

НК-3

Согнутая под острым углом

Для реактивных волочащихся и радиальных щеток

НК-4

Согнутая под острым углом и выступом для ограничения износа щетки

Для реактивных и волочащихся щеток с ограничением износа

НК-5

Согнутая под прямым углом с упорным отверстием и двумя выступами для ограничения износа щетки

Для радиальных неразрезных щеток с нажимными устройствами различных конструкций и ограничением износа

НК-6

Прямоугольный параллелепипед с двумя или четырьмя отверстиями

Для радиальных щеток, работающих при больших вибрациях

НК-7

Прямоугольный параллелепипед с выступом для фиксации, с четырьмя отверстиями, с пазом на верхней поверхности

Для радиальных щеток, работающих при больших вибрациях

НК-10

Резиновая и текстолитовая пластина с двумя или четырьмя отверстиями под токоведущий провод

Для радиальных щеток, работающих при больших вибрациях

Наездник

Полиамидная, сложной конструкции с прямой или изогнутой верхней поверхностью

Для радиальных щеток, работающих при больших вибрациях
