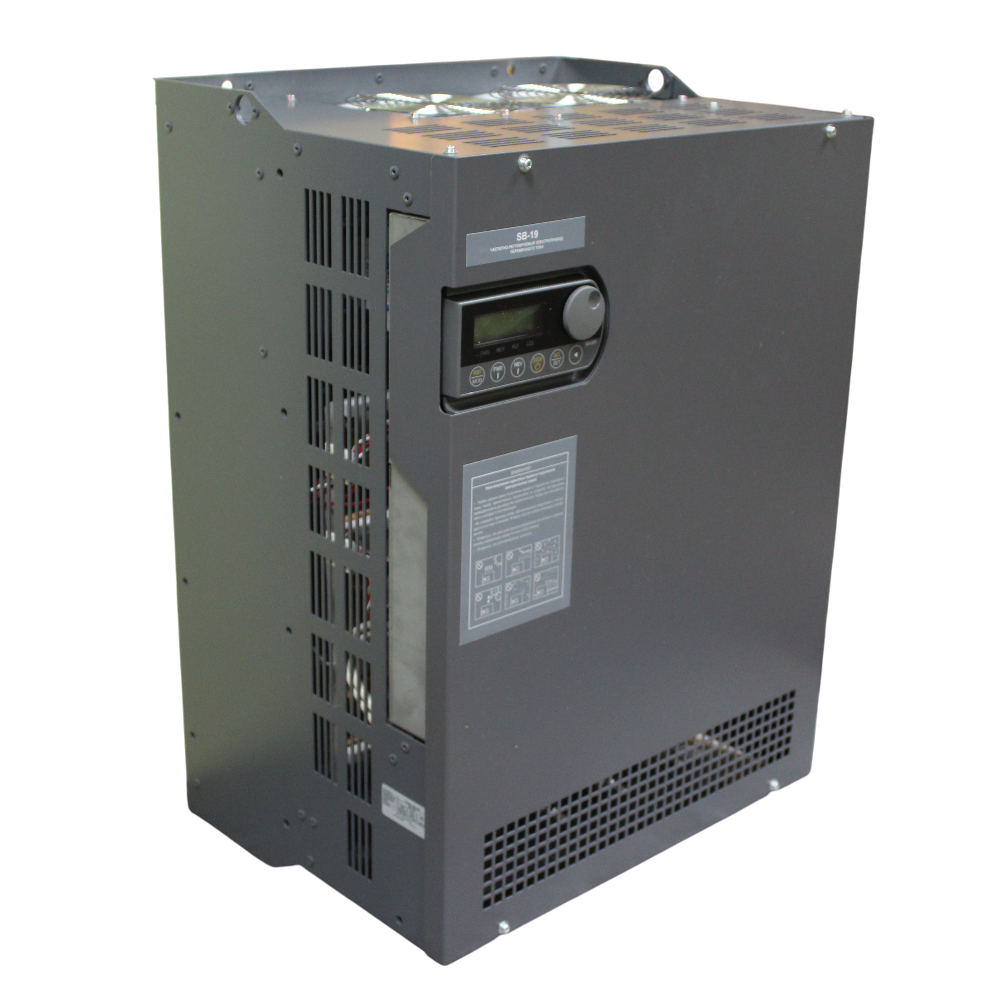

SB-19 низковольтный частотно-регулируемый электропривод переменного тока

Скачать PDF

Цена (без учета НДС): По запросу руб.

Описание

Преобразователь SB-19 представляет собой регулятор скорости асинхронных электродвигателей, который построен на основе IGBT- технологии и использует новейшее программное обеспечение. Имеет векторное управление электромагнитным потоком в замкнутой или разомкнутой системе с асинхронным двигателем, что позволяет получить высокий крутящий момент на валу двигателя даже на низких скоростях вращения. Способен управлять современными электродвигателями с постоянными магнитами.

Использование возможно в относительной влажности 95% и ниже (без образования конденсата), на высоте над уровнем моря 1000 м и ниже. Необходимо отсутствие агрессивных или взрывоопасных газов, паров, пыли, масляного тумана или хлопчатобумажной пыли.

Особенности частотно-регулируемого электропривода SB-19:

  • 6 режимов управления.
  • Энергосбережение за счет усовершенствованного управления током электродвигателя.
  • Встроенный ПЛК.
  • ПИД-регулирование.
  • Управление несколькими насосами и внешним механическим тормозом.
  • Работа по шаблону.
  • Функции «прядильной машины», безопасного отключения момента (STO) и «подхвата на ходу» с определением скорости вращения электродвигателя.
  • Многодвигательный режим управления.
  • Контроль температуры двигателя с использованием датчиков с характеристикой РТС.
  • Обеспечение защиты электродвигателя от перегрузки по току, перенапряжения, пониженного напряжения, перегрева, короткого замыкания, потери фазы, повреждения силового модуля, превышения скорости, отказа датчиков тока и скорости.
  • Встроенные помехоподавляющий фильтр (до 22 кВт) и реактор в звене постоянного тока (30 кВт и выше).
  • Мягкозвуковой режим ШИМ.
  • Работа в промышленной сети по протоколам Modbus, Profibus-DP, DeviceNet, CANopen, CC-Link, Ethernet.

Технические характеристики

Мощность

0,4…475 кВт

Средняя наработка на отказ

80000 ч

Средний срок службы

25 лет

Входное напряжение

380…480±10% В, 50…60±5% Гц

Выходное напряжение

380…480 В (макс.)

Выходная частота

0,1…440 Гц

Диапазон рабочих температур

-10…+50°С

Вибрация

4,9 м/с2

Структура обозначения, пример заказа

SB-19
С
400
U
0
0
0
0
0
0

ЕМС фильтр:
0 - базовое,
А - дополнительный ЕМС фильтр тип I,
С - дополнительный ЕМС фильтр тип II

Дополнительные устройства выходной цепи:
0 - базовое,
А - дроссель двигателя,
С - синусный фильтр

Дополнительные устройства входной цепи:
0 - базовое,
А - сетевой дроссель

Дополнительные коммуникационные возможности:
0-базовые (Modbus),
Мпараллельный интерфейс (PLC),
Н-Profibus-DP интерфейс,
К-CC-Link интерфейс,
J-Ethernet,
I-CANopen интерфейс

Дополнительные аппаратные возможности:
0 - базовые,
А - дополнительный аналоговый интерфейс,
N - дополнительный релейный интерфейс,
1 (2,3,4,5)- дополнительные платы датчиков скорости

Динамическое торможение: 0 - базовое, T - внешнее устройство ДТ

Способ управления моментом: U - универсальный

Номинальная мощность (х0,1 кВт)

Уровень питания напряжения - 3-х фазное 380...480 В

Серия

Варианты исполнений

Тип SB-19

Блок динамического торможения

ЕМС фильтр

DC реактор

C10-C55

встроенный IGBT+резистор

встроенный

встроенный

C80-C150

встроенный

встроенный

C200-C250

встроенный IGBT

встроенный

встроенный

C300-C550

внешний

внешний

внешний

C750

внешний

внешний

внешний

C1000-C1200

внешний

внешний

внешний

C1400-C1700

внешний

внешний

внешний

C2000-C2500

внешний

внешний

внешний

C3300

внешний

внешний

внешний

C4000-C4600

внешний

внешний

внешний

C55OO

внешний

внешний

внешний

Стандартный комплект поставки

  • Электропривод переменного тока SB-19.
  • Эксплуатационная документация.

Габаритный чертеж электропривода SB-19

Габаритный чертеж преобразователя SB-19

Тип SB-19 Размеры (мм) Крепёжный болт Вес (кг) Рисунок
Ш0 Ш1 B0 B1 Д Д1
C10 155 140 250 235 180 6 M4 3 1
C15 155 140 250 235 180 6 M4 3 1
C25 155 140 250 235 180 6 М4 3 1
C35 155 140 250 235 180 6 М4 3 1
C55 155 140 250 235 180 6 М4 3 1
C80 205 190 275 260 196 7 М4 5 1
C110 205 190 275 260 196 7 М4 5 1
C150 205 190 275 260 196 7 М5 5 1
C200 260 240 350 330 298 7 М5 12 1
C250 260 240 350 330 298 7 М5 12 1
C300 260 240 350 330 298 7 Мб 12 1
C400 300 200 470 450 317 10 М8 23 2
C550 300 200 470 450 317 10 М8 23 2
C750 300 200 520 500 317 10 М8 27 2
C1000 435 300 615 595 350 10 М10 42 3
C1200 435 300 615 595 350 10 М10 45 3
C1400 500 400 710 684 350 10 М10 60 3
C1700 500 400 710 684 350 10 М10 65 3
C2000 580 400 1020 990 470 15 М10 90 3
C2500 580 400 1020 990 470 15 М10 100 3
C3300 580 400 1260 1230 470 15 М16 200 3
C4000 870 600 1260 1230 470 15 М16 285 3
C4600 870 600 1260 1230 470 15 М16 290 3
C5500 870 600 1260 1230 470 15 М16 295 3
