FCI преобразователь частоты

Скачать PDF

Цена (без учета НДС): По запросу руб.

Описание

Преобразователи частоты серии FCI предназначены для регулирования скорости и момента, контроля и защиты синхронных и асинхронных трехфазных электродвигателей.

Преимущества преобразователей частоты серии FCI:

  • Работа в двух режимах. Возможность выбора насосного или общепромышленного режима, в зависимости от характера нагрузки.
  • Быстрое установление момента при переменной нагрузке:
    • VC: скорость реакции < 5 мс
    • SVC: скорость реакции < 20 мс
  • Подключение датчика защиты двигателя РТС. Улучшенная тепловая защита двигателя по сигналу от температурных датчиков в обмотках электродвигателя.
  • Управление группой до 5 насосов (каскадный режим, циклическая смена насосов, автоматическое переключение при сбое).
  • Подключение энкодера. Повышает точность задания скорости двигателя в широком диапазоне регулировки.
  • Высокий пусковой момент при низких оборотах двигателя:
    • VC: до 180% при 0 Гц
    • SVC: до 150% при 0,5 Гц.
  • Заводские предустановки для стандартных применений.
  • Встроенные часы реального времени (при использовании насосной платы расширения
  • FCI-WSP). Фиксирование времени для журнала ошибок и предупреждений.

Функциональные возможности:

  • Расширенный ПИД-регулятор с функцией спящего режима. Обеспечивает управление скоростью электродвигателя для поддержания постоянного значения заданного параметра (например, давления, температуры или расхода).
  • Встроенные таймеры. Два встроенных таймера, которые управляются входными цифровыми сигналами и формируют выходные временные сигналы. Таймеры могут использоваться раздельно или комбинированно.
  • Ограничитель момента. Поддержание установленного момента путем ограничения напряжения и тока.
  • Резервное копирование параметров.
  • Ограничитель тока. Ограничитель тока может удерживать ток в установленных пределах для предотвращения выхода преобразователя частоты в ошибку и защиты оборудования.
  • Встроенный четырехъядерный модуль управления. Модуль спроектирован таким образом, что может проводить сложение, вычитание, умножение, деление, оценку размера и выполнение интегральных операций. Каждая операция имеет четыре входа прямых адресов и один выход прямых адресов.
  • Протоколы передачи данных MODBUS RTU, PROFIBUS DP.
  • Автоматический регулятор напряжения. Предназначен для стабилизации выходного напряжения путём регулирования тока в обмотке возбуждения, а также обеспечивает электронную защиту от перегрузки и падения частоты вращения.
  • Шесть встроенных виртуальных реле задержки времени для проведения простых логических операций с сигналами от цифровых входов и от многофункциональных выходных клемм. Результат логических операций может рассматриваться в качестве эквивалента цифрового входного сигнала, а также может выводиться на многофункциональные выходные клеммы. Кроме того, результаты логических операций могут выводиться с задержкой по времени и с операцией отрицания.
  • Защитные функции:
    • токовая защита мгновенного действия;
    • токовая защита от перегрузки двигателя;
    • защита двигателя от перегрева;
    • защита от замыкания выходных фаз на землю;
    • защита от перегрева выходных каскадов;
    • защита от повышенного или пониженного напряжения;
    • защита от пропадания фазы на входе;
    • защита от ошибок передачи данных;
    • защита пропадания фаз на выходе.

Технические характеристики преобразователей частоты серии FCI

Управление

Режим управления

Управление напряжением/частотой (V/F) Векторное управление с разомкнутым контуром (SVC), без энкодера Векторное управление с замкнутым контуром (VC), с энкодером

Разрешение по частоте

Цифровое значение 0,02%

Аналоговое значение 0,1%

Кривая напряжения/частоты (V/F)

Линейная, квадратичная, по выбранным значениям: напряжение/частота (V/F)

Перегрузочная способность

Режим G: 60 с при 150% ном.тока; 3 с при 180% ном.тока

Режим P: 60 с при 120% ном.тока; 3 с при 150% ном.тока

Пусковой момент

Режим G: 0.5 Гц / 150% (SVC); 0 Гц / 180% (VC)

Режим P: 0.5 Гц / 100%

Диапазон регулировки скорости

1:100 (SVC)

1:1000 (VC)

Точность постоянной скорости

0.5% (SVC)

0.02%(VC)

Точность управления моментом

5% (VC)

Компенсация момента

Ручная компенсация момента (0.1%~30.0%), автоматическая компенсация момента

Режим управления

Клеммы управления, MODBUS, PROFIBUS, панель управления

Режим управления

24 В с токоограничивающей защитой 300 мА

Входы управления

6-канальный разъем цифрового входного сигнала (DI1~DI6), клемму DI6 которого можно использовать в качестве высокоскоростного импульсного входного сигнала. При помощи внешней платы расширения входов/выходов разъем можно расширить на 4 клеммы (DI7~DI10).

2-канальный разъем аналогового входного сигнала (VF1, VF2), который можно использовать как вход напряжения ( 0~10 В) или тока ( 0/4~20 мА). После настройки его можно использовать как разъем входного цифрового сигнала ПРИМЕЧАНИЕ: Для питания сигналов DI1~DI6 можно использовать встроенный или внешний источник питания, для питания клемм DI 7~DI10 можно использовать только встроенный источник питания

Выходы управления

2-канальный разъем аналогового выходного сигнала (FM1,Fm2), который можно использовать не только как выход напряжения (0 ~ 10 В), но и как выход тока (0 ~ 20 мА) 1- канальный разъем с открытым коллектором (YO), не более 48 В пост.тока 50 мА. Дополнительный 2-канальный выход с открытым коллектором (Y01, Y02) можно добавить при помощи внешней платы расширения входов/выходов 1-канальный разъем импульсного выходного сигнала (FMP), диапазон частот от 0.01 кГц до 100.00 кГц 2-канальный релейный выход (T1, T2), не более 30 В пост. тока/3 A и не более 250 В перем.тока/3 A ПРИМЕЧАНИЕ: YO и FMP имеют единый разъем YO/ FMP, при этом единовременно можно использовать только сигналы одного вида

Индикация

Информация о работе

Заданная частота, выходной ток, выходное напряжение, напряжение шины постоянного тока, входной сигнал, значение сигнала обратной связи, температура модуля, выходная частота, скорость двигателя и пр. Отображение до 32 параметров кнопкой >>

Информация об ошибках

Сохранение информации о 3 последних неполадках, возникших во время работы. В каждой записи о неполадке указывается частота, ток, напряжение шины и состояние входного/выходного сигнала клеммы во время возникновения неполадки

Защита

Защита преобразователя частоты

Повышенный ток, повышенное напряжение, защита от неполадки модулей, пониженное напряжение, перегрев, перегрузка, защита от внешних неполадок, защита от ошибок памяти EEPROM, защита от короткого замыкания на землю, защита от обрыва фаз

Аварийная сигнализация преобразователя частоты

Защита блокировкой, аварийный сигнал перегрузки

Кратковременное пропадание питания

Менее 15 мс: непрерывная работа

Более 15 мс: допускается автоматический перезапуск

Условия окружающей среды

Температура окружающего воздуха

-10…+40°C

Температура хранения

-20…+65°C

Влажность воздуха

не более 90% отн.вл. (без конденсата)

Высота/вибрация

Ниже 1000 м, менее 5,9 м/с2 (=0.6g)

Место установки

Без агрессивных и горючих газов, пыли и прочих загрязнений

Функции

Источник задания момента

14 типов источников вращающего момента, включая цифровой опорный сигнал, внешний аналоговый сигнал, импульсный опорный сигнал, сигнал шины управления, результаты арифметических вычислений и прочее

Алгоритм разгона и торможения

4 линейных режима (выбор с помощью цифровых входов), S-кривая 1 и S-кривая 2

Аварийный останов

Мгновенное прерывание силовой выходной цепи преобразователя частоты

Многоступенчатая скорость

Выбор 16 скоростей с использованием различных комбинаций многоканальных клемм управления

Функция упрощенного ПЛК

Непрерывное функционирование 16 ступенчатой скорости, на каждой ступени время увеличения и снижения скорости и время функционирования могут задаваться отдельно

Толчковый режим управления (JOG)

Толчковую частоту и время толчкового увеличения и уменьшения скорости можно задавать отдельно, кроме этого можно настроить преимущественный или не преимущественный толчковый режим в рабочем состоянии

Контроль скорости вращения

Преобразователь частоты начинает работу с контроля скорости нагрузки

Контроль фиксированной длины и фиксированного расстояния

Функция контроля заданной длины и заданного расстояния реализована при помощи импульсного входного сигнала

Функция счетчика

Подсчет входных импульсов до достижения установленных значений

Функция управления частотой колебаний

Применяется в оборудовании намотки текстильной нити

Встроенное ПИД-регулирование

Процесс управления системой с замкнутым контуром

Функция автоматического регулятора напряжения (АVR)

Обеспечивается стабильность выходного напряжения при колебаниях напряжения сети

Торможение постоянным током

Быстрое и равномерное торможение

Компенсация проскальзывания

Компенсация отклонения скорости, вызванного повышением нагрузки

Скачкообразная перестройка частоты

Предотвращение возникновения механического резонанса нагрузки

Контроль времени работы

Функция автоматической остановки преобразователя частоты при достижении заданного времени

Встроенное виртуальное реле задержки времени

Может осуществлять упрощенное логическое программирование функций многофункциональных выходов и входов цифровых сигналов. Логические результаты могут быть эквивалентны функциям цифровых входов, а так же выводиться с помощью многофункциональных выходов

Встроенный таймер

2 встроенных таймера управляются входными сигналами настройки времени для подачи выходного временного сигнала. Используются по отдельности или в комбинации

Встроенный модуль вычислений

4-контурный модуль вычислений, выполняющий простое сложение, вычитание, умножение, деление, определение значений и интегральные операции

Управление насосами

Автоматическое управление четырьмя основными насосами и одним дополнительным

Обмен данными

Плата управления не снабжена встроенным коммуникационным интерфейсом RS485, требуется внешняя коммуникационная плата расширения.

Платы расширения поддерживают стандартные протоколы MODBUS (плата расширения FCI-RS485); PROFIBUS (плата расширения FCI-DP)

Датчик положения (энкодер)

Плата управления не снабжена интерфейсом датчика положения, требуется дополнительная плата расширения. Плата расширения поддерживают инкрементный датчик положения АBZ, инкрементный датчик положения UVW и резольвер. В зависимости от способа подключения датчика можно реализовать высокопроизводительное векторное управление с обратной связью, которое используется в случае высоких требований к точности регулирования

Тип двигателя

Асинхронный двигатель и синхронный двигатель

Охлаждение

Воздушное охлаждение

Степень защиты

IP20

Структура обозначения, пример заказа

FCI
G
11
P
15
4
B
F
С3С
покрытие компаунд

Защитное покрытие плат компаундом (опция)

Дополнительное защитное покрытие плат лаком (опция)

Встроенный дроссель постоянного тока

Встроенный тормозной модуль

Номинальное напряжение:4: 3 ~ 380 В±15%, 50/60 Гц

Мощность электродвигателя для насосного режима (P), кВт

Насосный режим

Мощность электродвигателя для общепромышленного режима (G), кВт

Общепромышленный режим

Серия

Варианты исполнений

Модель преобразователя частоты

Номинальный ток на входе, А

Номинальный ток на выходе, А

Соответствующий двигатель кВт

Тормозной модуль

Дроссель постоянного тока

G

P

G

P

G

P

FCI-G0.75-4B

3,4

2,3

0,75

Встроен

Нет

FCI-G1.5-4B

5

3,7

1,5

FCI-G2.2-4B

5,8

5,1

2,2

FCI-G4.0/P5.5-4B

10,5

15,5

8,8

13

4.0

5,5

FCI-G5.5-4B

15,5

_

13

_

5,5

_

FCI-G5.5/P7.5-4B

15,5

20,5

13

17

5,5

7,5

FCI-G7.5/P11-4B

20,5

26

17

25

7,5

11

FCI-G11/P15-4BF

26

35

25

32

11

15

Встроен

FCI-G15/P18.5-4BF

35

38,5

32

37

15

18,5

FCI-G18.5/P22-4

38,5

46,5

37

45

18,5

22

Дополнительное оборудование

Дополнительное оборудование

FCI-G22/P30-4

46,5

62

45

60

22

30

FCI-G30/P37-4

62

76

60

75

30

37

FCI-G37/P45-4

76

92

75

90

37

45

FCI-G45/P55-4

92

113

90

110

45

55

FCI-G55/P75-4

113

157

110

152

55

75

FCI-G75/P90-4

157

180

152

176

75

90

FCI-G90/P110-4

180

214

176

210

90

110

FCI-G110/P132-4

214

256

210

253

110

132

FCI-G132/P160-4

256

305

253

300

132

160

FCI-G160/P185-4

305

344

300

340

160

185

FCI-G185/P200-4

344

383

340

380

185

200

FCI-G200/P220-4F

383

425

380

420

200

220

Встроен

FCI-G220-4F

425



420



220



FCI-P250-4F



484



480



250

FCI-G250/P280-4F

484

543

480

540

250

280

FCI-G280/P315-4F

543

605

540

600

280

315

FCI-G315/P355-4F

605

683

600

680

315

355

FCI-G355/P375-4F

683

714

680

710

355

375

FCI-G375-4F

714



710



375



FCI-P400-4F



753



750



400

FCI-G400-4F

753



750



400



FCI-P500-4F



934



930



500

FCI-G500-4F

934



930



500



FCI-G630-4F

1206



1200



630




Общепромышленный режим (G) – используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.

Насосный режим (P) – используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

Стандартный комплект поставки

  • SDI преобразователь частоты (исполнение согласно заказу).
  • Эксплуатационная документация.
  • Стандартный кабель 2 м, с разъёмом Rj45.
  • Монтажная рамка (модели мощностью до 22 кВт).

Дополнительная комплектация, опции

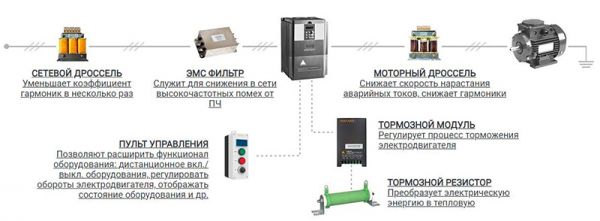

Дополнительное оборудование для преобразователя частоты SDI

ТОРМОЗНОЙ РЕЗИСТОР тормозной резистор

Тормозной резистор обеспечивает возможность быстрой остановки электродвигателя, в случаях торможения с помощью преобразователя частоты. В процессе торможения электродвигателя его энергия рассеивается на блоке резисторов, который, в свою очередь, подключен к шине постоянного тока на преобразователь частоты, что дает защиту  преобразователю частоты от блокировки по причине перенапряжения.

Тормозной резистор необходим в тех случаях, когда:

  • необходимо более эффективное торможение;
  • инерционная нагрузка на электродвигатель;
  • имеется возможность перенапряжения.
Тормозные резисторы являются дополнительной опцией и рекомендуются к установке при Мторм. более 20% от Мномин. Сопротивление: 10…600 Ом
Мощность: 80…3000 Вт
ТОРМОЗНОЙ МОДУЛЬ тормозной модуль

Тормозной модуль применяется совместно с частотным преобразователем и обеспечивает регулирование процесса торможения электродвигателя.

Тормозной модуль FCI-BU обеспечивает передачу электроэнергии, вырабатываемой в процессе торможения электродвигателя, на тормозной резистор, обеспечивая нормальную работу преобразователя частоты и другого оборудования.

Тормозной модуль широко используется в схемах управления лифтов, подъемных кранов, производственных механизмов, шахтных подъемных агрегатов, центрифуг, насосных агрегатов для нефтяных месторождений и др. Преобразователи частоты мощностью до 18,5 кВт (включительно) имеют встроенные тормозные модули. Для преобразователей частоты мощностью от 22 кВт и выше необходимо внешнее подключение.

МОТОРНЫЙ ДРОССЕЛЬ моторный дроссель

Моторный дроссель предназначен для снижения скорости нарастания выходного напряжения на выходе частотного преобразователя. Уменьшает выбросы напряжения на клеммах двигателя при использовании длинного кабеля двигателя (свыше 40-60 метров).

Также снижает риск выхода из строя выходных силовых цепей преобразователя при аварийных ситуациях, например, пробой изоляции двигателя, короткое замыкание.

СЕТЕВОЙ ДРОССЕЛЬ сетевой дроссель

Сетевые дроссели предназначены для снижения бросков токов входной цепи частотного преобразователя при колебаниях напряжения в сети (так как после выпрямителя в сглаживающем фильтре используется конденсаторы большой емкости), а также для снижения выброса гармонических искажений в сеть.

Применение сетевых дросселей переменного тока позволяют уменьшить коэффициент гармоник в несколько раз, в зависимости от соотношений мощности питающего трансформатора, мощности нагрузки и параметров дросселя.

ПУЛЬТЫ УПРАВЛЕНИЯ пульт управления Функции:
  • Пуск/останов.
  • Реверс.
  • Регулирование оборотов двигателя.
  • Индикация состояния оборудования «работа/авария».
  • Отображение физических параметров приводного оборудования (ток, частота, обороты, момент, давление) в моделях с цифровым индикатором.
  • Реализация функции спящего режима в ПУ с цифровым индикатором ИТП-14, данную функцию применяют в системах водоснабжения для включения и отключения приводного оборудования.
  • Удаленное управление двигателем:
    • до 10 метров от приводного оборудования – модели ПУ с возможностью регулировки оборотов (с потенциометром);
    • до 50 метров от приводного оборудования – модели ПУ без потенциометра.
ФИЛЬТР ЭМС фильтр ЭМС Фильтры электромагнитной совместимости ЭМС служат для снижения высокочастотных помех в сеть от частотных преобразователей для соответствия требуемым стандартам сети.
ПЛАТЫ РАСШИРЕНИЯ платы расширения

Платы расширения увеличивают возможности преобразователей частоты за счет увеличения количества входов.

Платы расширения для преобразователей частоты являются дополнительной опцией и подбираются в соответствии с серией преобразователя частоты.



Схемы подключения преобразователя частоты FCI

Стандартная конфигурация для преобразователей частоты мощностью до 15 кВт (по режиму G)

Схема подключения FCI до 15 кВт

Стандартная конфигурация для преобразователей частоты серии FCI мощностью от 18,5 кВт и выше

Схема подключения преобразователей частоты FCI от 18.5 кВт и выше



Габаритные и присоединительные размеры FCI

габаритный чертеж FCI

Модель преобразователя частоты Ш В Г Вес
мм кг
FCI-G0.75-4B 130 180 148 2
FCI-G1.5-4B 130 180 148 2
FCI-G2.2-4B 130 180 148 2
FCI-G4.0/P5.5-4B 155 225 160 2,6
FCI-G5.5-4B 155 225 160 2,6
FCI-G5.5/P7.5-4B 200 300 172 5,4
FCI-G7.5/P11-4B 200 300 172 5,5
FCI-G11/P15-4BF 250 420 197 11
FCI-G15/P18.5-4BF 250 420 197 11
FCI-G18.5/P22-4 300 460 219 13,8
FCI-G22/P30-4 300 460 219 15
FCI-G30/P37-4 300 460 219 15
FCI-G37/P45-4 355 530 265 24
FCI-G45/P55-4 355 530 265 24
FCI-G55/P75-4 390 600 265 31
FCI-G75/P90-4 390 600 265 32
FCI-G90/P110-4 470 750 305 57
FCI-G110/P132-4 470 750 305 57
FCI-G132/P160-4 530 950 375 92
FCI-G160/P185-4 530 950 375 92
FCI-G185/P200-4 530 950 375 92
FCI-G200/P220-4F 620 1250 420 180
FCI-G220-4F 620 1250 420 180
FCI-P250-4F 700 1400 420 240
FCI-G250/P280-4F 700 1400 420 240
FCI-G280/P315-4F 700 1400 420 240
FCI-G315/P355-4F 700 1400 420 240
FCI-G355/P375-4F 1000 1800 600 500
FCI-G375-4F 1000 1800 600 500
FCI-P400-4F 1000 1800 600 500
FCI-G400-4F 1000 1800 600 500
FCI-P500-4F 1000 1800 600 500
FCI-G500-4F 1000 1800 600 520
FCI-G630-4F 1000 1800 600 520

© ТД-ЭЛЕКТРОПРИВОД.РУ – промышленные электродвигатели, 2022. Асинхронные, синхронные электродвигатели, низковольтные и высоковольтные двигатели, преобразователи для двигателей.

WebCanape - быстрое создание сайтов и продвижение

Яндекс.Метрика
Вы выделили текст на сайте td-electroprivod.ru
