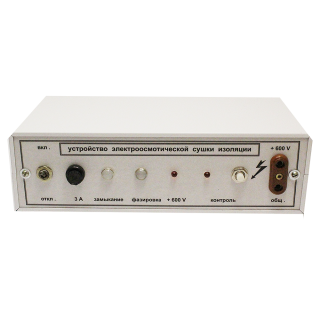

УЭСИ-0,4 устройство электроосмотической сушки изоляции электродвигателей и генераторов

Скачать PDF

Цена (без учета НДС): По запросу руб.

Описание

Устройство электроосмотической сушки УЭСИ-0,4 предназначено для нетеплового обезвоживания изоляции обмоток электродвигателей (ЭД) и генераторов с классом напряжения до 1000 В. Для осушения не требуется разборка и демонтаж обслуживаемых устройств. Эксплуатация допускается при температурах более 0°С и относительной влажности воздуха до 100%.

Помимо сушки обмоток устройство УЭСИ-0,4 может быть использовано:

  • Для устранения эффекта "распаривания", связанного со снижением уровня сопротивления изоляции ЭД в первые минуты его работы после включения в сеть.
  • Для проведения ускоренных испытаний электроизоляционных конструкций ЭД на влагостойкость.
  • Для диагностики состояния качества изоляции ЭД.

Электрическая схема устройства УЭСИ-0,4 представляет собой совокупность элементов, позволяющих генерировать импульсы тока специальной формы, при воздействии которых на изоляцию двигателей и генераторов возникает эффект электро-осмотического переноса жидкости в капиллярах под действием электрического поля. Таким образом применение УЭСИ-0,4 исключает коробление, тепловое старение, термическую деструкцию и локальные перегревы изолирующих материалов, повышает ресурс ЭД, экономит энергетические и другие ресурсы, расходуемые при тепловых технологиях сушки.

Технические характеристики УЭСИ-0,4

Питание от сети переменного тока напряжением 220 В частотой 50 Гц
Потребляемая мощность не более 30 Вт
Длительность непрерывной работы не ограничена
Выходное напряжение не более 600 В
Класс напряжения обслуживаемых ЭД до 1000 В
Мощность ЭД, подвергаемых влагозащите 250 кВт
Место подключения щит управления ЭД
Диапазон мощностей обслуживаемых ЭД не ограничен
Начальное сопротивление изоляции обмоток ЭД не менее 60 кОм
Габаритные размеры 160х70х35 мм
Масса 0,45 кг
